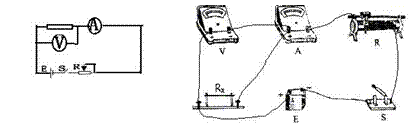

22．Ⅰ(1)BCF分析：电源只有一个，G必选，先不考虑电流表、滑动变阻器的阻值，估算出最大电流I=3/5=0．6A，可知电流表应选C。由于电源电动势才3V，电压表只能选B。为使实验结果精确，所选滑动变阻器变化范围不能太大，所以变阻器应选F。由于电压表阻值15kΩ，远大于待测电阻，而电流表阻值与待测电阻阻值相差不大，所以应采用电流表外接法。(2)电路图为。

(3)实物图如下：

Ⅱ。24、1440

分析：由直线与纵轴的交点可读出电动势E=30V，再读出直线与横轴的交点的坐标(U,I)，连同读出的E值代入公式E=U+Ir，得r=0．1Ω，由于电池的效率η=I²R/EI=R/(R+r)=80℅，所以R=4r=0．4Ω，电池组输出功率P=UI=(E/(R+r))²R=1440W。

21．D根据机内的传感器是电容式传感器知D正确。

20．B根据简谐波上质点振动特点进行分析。

19．D根据题意信息,W=E/st，E表示能量，s表示面积，t表示时间。由功率P=E/t可得，W=Pt/st=P/s=P/4πr²，所以r=

18．B避雷针接地，电势为零，正电荷从电势高的地方向电势低的方向运动，所以带正电的乌云向大地运动，方向向下，根据地磁场的方向和左手定则可以判断B正确。

17．C实际气体表现为引力，当温度不变，体积增大时，引力做负功，所以分子势能增大；体积不变，温度升高，分子平均动能增大，所以C正确。

16．A 甲、乙两人通过轻杆相互作用，F₁=F₂。决定胜负的重要因素是地面给予两人的最大静摩擦力，甲获胜，由甲所受地面的最大静摩擦力较大，甲对地的压力较大，甲的手和杆端点的位置较低，所以α₁＞α₂。A正确。

15．D根据题干信息，正负电子湮灭成三个频率相同的光子，根据2mc²=3hγ，n=c/v,λ=vT=v/f，由于在水中和空气中频率相同，所以可得D。

14．C由图表信息可得额定转速n=210r/min=3．5Hz，车轮直径d=508mm，所以根据公式v=ωr=2πfr，代入数据，得v=5．6m/s=20km/h。所以C项正确。

13．B要防止食品受潮，可采取具有吸水性物质，要防止富脂食品氧化变质，则需要具有强还原性物质来吸收氧气，经分析只有B符合，所以答案为B。
