2、一物体以5m/s的初速度，-2 m/s²的加速度在粗糙水平面上滑行做直线运动，在4s内通过的路程为：(　　 )

A、4m　　　 B、36m　　　 C、6.25m　　　 D、以上答案都不对

1．如图所示，表示甲、乙两运动物体相对同一原点的位移- 时间图像，下列说法正确的是 (　　 )

A．甲和乙都做匀变速直线运动　　B．甲和乙运动的出发点相距x₀

C．乙运动的速率小于甲运动的速率　D．乙比甲早出发t₁时间

(二)(12分)气垫导轨是常用的一种实验仪器．它是利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦．我们可以用带竖直挡板C和D的气垫导轨以及滑块A和B来验证动量守恒定律，实验装置如图所示(弹簧的长度忽略不计)，采用的实验步骤如下：

a．用天平分别测出滑块A、B的质量m_A、m_B．

b．调整气垫导轨，使导轨处于水平．

c．在A和B间放入一个被压缩的轻弹簧，用电动卡销锁定，静止放置在气垫导轨上．

d．用刻度尺测出A的左端至C板的距离L₁．

e．按下电钮放开卡销，同时使记录滑块A、B运动时间的计时器开始工作．当A、B滑块分别碰撞C、D挡板时停止计时，记下A、B分别到达C、D的运动时间t₁和t₂．

①实验中还应测量的物理量是______________．

②利用上述测量的实验数据，验证动量守恒定律的表达式是_____________________，上式中算得的A、B两滑块的动量大小并不完全相等，产生误差的原因是___________．

③利用上述实验数据能否测出被压缩弹簧的弹性势能的大小？如能，请写出表达式．如果不能，请说明理由．

23．(16分)如图所示，一玩滚轴溜冰的小孩(可视作质点)质量为m=30kg，他在左侧平台上滑行一段距离后平抛，恰能无碰撞地从A进入光滑竖直圆弧轨道并沿轨道下滑，A、B为圆弧两端点，其连线水平．已知圆弧半径为R=1.0m，对应圆心角为＝106⁰,平台与AB连线的高度差为h=0.8m．(计算中取g=10m/s²,sin53⁰=0.8，cos53⁰=0.6)求：

(1)小孩平抛的初速度

(2)小孩运动到圆弧轨道最低点O时对轨道的压力

24．(18分)某兴趣小组对一辆自制小遥控车的性能进行研究。他们让这辆小车在水平的直轨道上由静止开始运动，并将小车运动的全过程记录下来，通过处理转化为v-t图象，如图所示(除2s-10s时间段内的图象为曲线外，其余时间段图象均为直线)。已知小车运动的过程中，2s-14s时间段内小车的功率保持不变，在14s末停止遥控而让小车自由滑行。小车的质量为1kg，可认为在整个过程中小车所受到的阻力大小不变。求：　　

(1)小车所受到的阻力大小；

(2)小车匀速行驶阶段的功率；

(3)小车在加速运动过程中位移的大小。

25．(20分)如图所示，一个带有1/4圆弧的粗糙滑板A，总质量为m_A=3kg，其圆弧部分与水平部分相切于P，水平部分PQ长为L=3.75m．开始时A静止在光滑水平面上，有一质量为m_B=2kg的小木块B从滑板A的右端以水平初速度v₀=5m/s滑上A，小木块B与滑板A之间的动摩擦因数为μ=0.15，小木块B滑到滑板A的左端并沿着圆弧部分上滑一段弧长后返回最终停止在滑板A上。

(1)求A、B相对静止时的速度大小；

(2)若B最终停在A的水平部分上的R点，P、R相距1m，求B在圆弧上运动过程中因摩擦而产生的内能；

(3)若圆弧部分光滑，且除v₀不确定外其他条件不变，讨论小木块B在整个运动过程中，是否有可能在某段时间里相对地面向右运动？如不可能，说明理由；如可能，试求出B既能向右滑动、又不滑离木板A的v₀取值范围。

(取g＝10m/s²，结果可以保留根号)

26、X、Y、Z、W为原子序数依次增大的四种短周期元素，其中X元素原子的核外电子总数等于其电子层数，Z元素的气态氢化物和它的氧化物在常温下反应生成Z单质和水，X与Y、W可分别形成YX₃和XW型共价化合物，YX₃极易溶于水。 (1)Y的元素符号是　　　　　　　 。(2)XW的电子式是　　　　　　　 。 (3)XW与YX₃反应生成一种盐，该盐水溶液的pH　　　　　　 7(填“大于”、“小于”或“等于”)，其原因是(用离子方程式表示)　　　　　　　　　　 。 (4)Z元素氧化物的沸点比H₂O　　　　　　 (填“低”或“高”)。Z元素的氢化物有毒，写出用CuSO₄溶液吸收Z元素氢化物的离子方程式　　　　　　　 　。 (5)已知X单质和Y单质反应生成YX₃是可逆反应，△H＜0。将X、Y的两种单质以等物质的量充入一密闭容器中，在适当催化剂和恒温、恒压下反应。下列说法正确的是　　　　　　　　　 a．达到化学平衡时，热呢后一种物质的正反应速率与逆反应速率相等

b．反应过程中，Y单质的体积分数始终为50% c．达到化学平衡时，X、Y两种单质在混合气体中的物质的量之比为1：1 d．达到化学平衡的过程中气体平均相对分子质量减小 e．达到化学后，升高温度，YX₃的体积分数增大 27、下列转化关系中的物质均为中学化学的常见物质(部分生成物未标出)。已知H溶液呈黄色，将H溶液加热蒸干并灼烧，得到红棕色粉末B，I和J均难溶与水。 回答下列问题： (1)写出下列物质的化学式：E：　　　　　　　 　　 　　 F：　　　　　　 　　　　　　　 (2)写出反应①的化学方程式　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　 。 (3)写出反应②的离子方程式　　　　　　　　　　　 　　　　　　　　　　　　　　　　　 　　　　　。 (4)配制H溶液的方法是　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。 (5)合金具有许多良好的性能，在许多方面优于各成分金属，如　　　　　　 (举一例) (6)A与D的合金ag与足量稀硫酸反应，产生的气体在标准状况下体积为VL，则V的范围为　　　　　　　　 (不必化简) 28、有机物M(分子式：C₆H₄S₄)是隐形飞机上吸波材料的主要成分。某化学兴趣小组为验证其组成元素，并探究其分子结构进行了下列实验： (一)验证组成元素 　　　　将少量样品放入A的燃烧管中，通入足量O₂，用电炉加热使其充分燃烧，并将燃烧产物依次通入余下装置。(夹持仪器的装置已略去) (1)写出A中样品燃烧的化学方程式　　　　　　　　　　　　　　 。 (2)装置B的目的是验证有机物中含氢元素，则B中盛装的试剂可为　　　　　 。 (3)D中盛放的试剂是　　　　　　　　 (填序号) 　　　　a．NaOH溶液　 b．品红溶液　　 c．KMnO₄溶液　 d．溴的CCl₄溶液　　 e．饱和石灰水 (4)能证明有机物含碳元素的现象是　　　　　　　　　　　　　　　 　　　　　　　　　　 。 (5)装置Ⅰ、Ⅱ不能互换的理由是　　　　　　　　　　　　　　　　　　　 　　　　　　　　 。 (6)燃烧管中放入CuO的作用是　　　　　　　　　　　　　　　　　　　　　 　　　　　　 。 (7)指出装置F的错误　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　。 (二)探究有机物M的分子结构 文献资料表明，该有机物M为二个六元环结构，有很高的对称性，氢原子的环境都相同。将2.04g该有机物加入溴的CCl₄溶液，充分振荡后溶液褪色，并消耗了0.03molBr₂ (8)该有机物分子结构中含有的官能团为　　　　　　 (填结构式) (9)有机物M的结构式为　　　　　　　　　 (填序号)。 29、煤的“气化”是使煤变成清洁能源的有效途径之一，其主要反应为： C+H₂O(g)　 CO+H₂。 甲酸苯丙酯(F)是生产香料和药物的重要原料。下图是用煤为原料合成甲酸苯丙酯的路线图(部分反应条件和生成物已略去)，其中D的分子式为C₉H₁₀O，且能发生隐镜反应。 　

　根据上述转化关系回答下列问题： (1)写出A、D的结构简式：A：　　　　　　　　 　　D：　　　　　　　　　　 (2)D→E的反应类型为　　　　　　　　　　　　　　 　　。 (3)B与新制Cu(OH)₂反应也能生成C，写出其化学方程式。　　　　　　　　　 (4)写出C与E反应生成F的化学方程式　　　　　　　　　　　　　　 。 (5)“合成气”(CO、H₂)除作合成有机物的原料外，还有其他用途，如　　　　　　　　(举一例)。 (6)F有多种同分异构体，写出满足下列条件的两种同分异构体的结构简式　　　　　　　　　 、　　　 　　　　　　。 ①属于酯类，且能发生隐镜反应。②苯环上的一氯取代物只有两种结构。③分子结构中只有两个甲基。

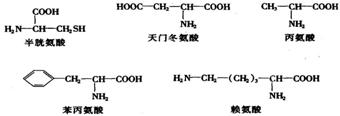

30、Ⅰ(8分)已知某种动物激素是一种链状“十九肽”，其分子式可表示为CxHyOzNwS(Z≥22，W≥20)，经测定，其彻底水解的产物只有以下五种氨基酸。

请回答下列问题：

(1)该激素从合成到发挥作用，需要　　　 　　　　　　　等细胞器(至少写2个,)参与。

(2)控制该激素合成的基因上至少有____________个嘧啶碱基。

(3)一个该“十九肽”分子彻底水解后可产生　 　　　赖氨酸(用X、Y、Z或W表示)。

(4)假设20种氨基酸的平均相对分子质量为120，现有相对分子质量总和为9600的多个氨基酸构成含四条肽链的蛋白质，则形成该蛋白质分子的相对分子质量减少了__________。

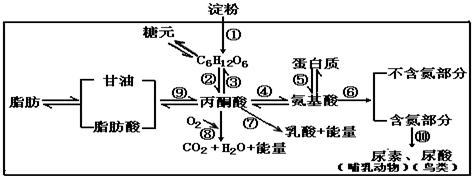

Ⅱ(12分)下图方框内是动物和人体细胞内物质代谢图解，据图回答：

(1)如果该图表示的是家禽的细胞，对鸡注射禽流感弱毒苗后连续喂用¹⁵N标记的氨基酸10天，几天后检测其血清成分中¹⁵N有明显增高的物质是　　　　　 。六个月时，在其排泄物的化验中，仍能发现含有少量¹⁵N标记的物质，这种成分是　　　　　 。

(2)如果该图表示的是食谷类哺乳动物的细胞。给该动物饲哺用¹⁴C标记的淀粉质饲料，不久在从唾液取得的消化酶中发现有放射性，该物质是　　　　　 　,转变成该物质的过程

是　　　　　　　　　　 　(用序号表示).如果在小肠中水解这种物质,发现并不是所有的水解产物都带有放射性,其中带有放射性的物质属于　　　　 .

(3)从图中看，三大有机物质在细胞内的代谢关系是既相互联系又相互制约，这种相互转变和氧化放能的枢纽物质是　　　　　　　　　 。

31、(22分)植物的生长发育受很多环境因素的影响，如光，温度、水、矿质营养、土壤的理化性质等。

(1)(4分)若要测定植物生活所必需的元素，科学家常用　　　　　　　　　 法进行研究。用这种方法培养某高等植物，往往给其通入空气，这一措施中的目的是促进植物对矿质元素的吸收，请在下列坐标系中画出根对矿质元素的吸收速率(走势)与培养液中氧浓度的变化关系曲线。

(2)(14分)请你利用下列仪器药品，设计一个简单的实验来初步探究植物根细胞膜上不同载体的数量是否存在差异及差异的不同。

仪器药品：精密pH试纸，移液管，20ml广口瓶，0.01mg·mL^-1KNO₃溶液，具有活性的离体的相同品种小麦根系。

实验原理：植物根系从土壤中吸收矿质元素时，植物对不同盐类的阴阳离子吸收量的差异，可能改变溶液的pH值(植物根细胞吸收阳离子，会向培养液中释放相应的H⁺,吸收阴离子，会向培养液中释放,HCO₃^-,HCO₃^-水解产生相应的OH^--, 在这两种作用下，最终导致溶液的pH发生变化)。

实验步骤：

预期结果及分析(写出三种并加以分析)

(3)(4分)设计一张表格用于在实验时记录数据

1．艾滋病是一种免疫缺陷病，是由人类免疫缺陷病毒(HIV)引起的，死亡率极高。人感染HIV后，体液中HIV的浓度和人体内的主要的免疫细胞--T细胞的数量变化正确的图是

2．某同学通过对四条不同曲线的分析，得到以下几种说法，你认为其中正确的是(　　 )

①通过甲曲线分析可知所得到这种细菌的产物是次级代谢产物

②乙曲线中处于b点时，血糖浓度最高，此时血液中胰岛素的含量最低

③丙曲线中处于c点时，叶绿素的分解速度大于合成速度，叶片开始变黄

④丁曲线中处于d点时，植物生长素仍能够促进芽的生长

A．②④　　　　　　 B．①④　　　　　 C．①③　　　　　　 D．③④

3．向日葵和番茄都能产生果实和种子，向日葵的果实是平时我们吃的“瓜子”。在上述两种植物开花期间，遇到连续的阴雨天，影响了植物的传粉，管理人员及时喷洒了一定浓度的生长素。下列对采取这一措施产生结果的叙述中，正确的是　　　　　　 (　　　　 )

A、两种植物都能形成无子果实，产量未受影响

B、番茄形成无子果实产量未受影响；向日葵形成无子果实产量下降

C、两种植物都能形成无子果实，产量下降

D、番茄形成有子果实产量上升；；向日葵不能形成无子果实产量下降

4．植物单个叶片的光合作用强度可以通过通气法来测定，如下模式简图(Ⅰ)所示。将叶片置于同化箱中，在特定的光照、温度条件下，让空气沿箭头方向流动，并检测通入和通出气体的CO₂浓度变化。以下有关该实验的说法错误的是　　 (　　 )

A．当B处气体的CO₂浓度低于A处气体的CO₂浓度时，说明植物光合作用强度大于呼吸作用的强度

B．控制特定的光照强度或空气中原有的CO₂浓度，都可能使A处和B处检测到的CO₂浓度相同

C．可以通过在黑暗条件下测定通入和通出气体的差值来检测叶片消耗O₂的速率，从而确定叶片有氧呼吸的强度

D．在各自适宜条件下分别测定天竺葵、玉米光合作用强度，结果如曲线图(Ⅱ)所示，其中甲表示玉米光合作用强度曲线

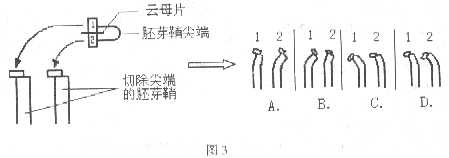

5、图3中琼脂块1和2按图中位置被转移至刚切除尖端的胚芽鞘上，几天后的结果应是(　)

6、能源、水资源和环境污染是当今社会倍受人们关注的热点问题。下列说法正确的是 　A．石油和煤的大量燃烧只会污染大气，不会污染水源 　B．用电解水的方法制取大量氢气可缓解能源不足的问题 　C．开发太阳能、水能、风能、可燃冰等新能源，减少使用煤、石油等化石燃料，可以降低环境污染 　D．海洋占地球表面71%，因此地球上不存在水资源问题 7、N_A表示阿伏加德罗常数，下列说法正确的是 　A．0.1mol·L^－1的醋酸钠中含CH₃COOH、CH₃COO^－粒子总数为0.1N_A 　B．标准状况下，2.24LNH₃和CH₄的混合气体，所含电子数为N_A 　C．含1mol硅原子的SiO₂晶体中Si-O键的个数为2N_A 　D．分解H₂O₂制O₂，每生成1molO₂转移4N_A个电子 8、将0.2mol·L^－1的某一元酸HA溶液和0.1mol·L^－1NaOH溶液等体积混合后溶液pH大于7，则混合液中下列关系正确的是 　A．c(HA)＜c(A^－)　　　　　　　　　　　　　　　　　　 B．c(Na⁺)＜c(A^－) 　C．c(H⁺)+c(Na⁺)=c(OH^－)+c(A^－)　　 D．c(Na⁺)=c(HA)+c(A^－) 9、高铁电池是一种新型可充电电池，与普通高能电池相比，该电池长时间保持稳定的放电电压。高铁电池的总反应为：3Zn+2K₂FeO₄+8H₂O 3Zn(OH)₂+2Fe(OH)₃+4KOH，下列叙述不正确的是 　A、放电时负极反应为：Zn－2e^－+2OH^－＝Zn(OH)₂ 　B、充电时阳极反应为：Fe(OH)₃－3e^－+5OH^－＝FeO₄^2－+4H₂O 　C、放电时每转移3mol电子，正极有1mol K₂FeO₄被氧化 　D、放电时正极附近溶液的碱性增强 10、爱滋病的蔓延已经成为影响人们生活、阻碍经济的一大社会公害。2005年澳大利亚人员发现维生素P能封住病毒的侵占途径， 从而有效地抵抗HI-1病毒(爱滋病毒)、SARS病毒。已知微生物P的结构简式如下：下列有关维生素P的说法中正确的是 　A．维生素P分子中含有酯的结构 　B．维生素P与Na₂CO₃溶液反应可以放出CO₂气体 　C．该物质的分子结构中含有3个苯环

　D．维生素P与FeCl₃溶液发生显色反应 11、常温时，某溶液中由水电离出的H⁺和OH^－的物质的量浓度乘积为1×26^－26，该溶液中一定能大量存在的离子组是 　A．K⁺、Ba²⁺、Cl^－、NO₃^－　B．Fe³⁺、Cu²⁺、Cl^－、HCO₃^－ 　C．K⁺、Na⁺、SO₃^2－、SO₄^2－ 　D．Ca²⁺、Al³⁺、H⁺、NO₃^－ 12、对可逆4NH₃(g)+5O₂(g)4NO(g)+6H₂O(g)，下列叙述正确的是 　A．达到化学平衡时，4v_正(O₂)=5v_逆(NO) 　B．若单位时间内生成x mol NO的同时，消耗x mol NH₃，则反应达到平衡状态 　C．达到化学平衡时，若增大容器体积，则正反应速率减小，逆反应速率增大 　D．加入催化剂，正反应速率增大，逆反应速率减小 13、对于反应KMnO₄+HCl→KCl+MnCl₂+Cl₂+H₂O(未配平)，若有0.1mol KMnO₄参加反应，下列说法正确的是 　A．其转移电子0.5mol　　　　　　　　　 B．生成Cl₂0.5mol 　C．参加反应HCl为16mol　　　　　　 D．Cl₂是还原产物 二、选择题(本题包括8 小题，每小题6 分，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全选对的得6 分，选对但不全的得3 分，有选错或不选的得0 分。)

14、如图所示，小球被细绳系住放在倾角为θ的光滑斜面上，当绳子从水平方向逐渐向上偏移时，细绳上的拉力将

　 　A．逐渐增大　　　　　　

B．逐渐减小　　　　　　

C．先增大，后减小　　　

D．先减小，后增大

15、氧气钢瓶充气后压强高于外界大气压，假设缓慢漏气时瓶内外温度始终相等且保持不变，忽略氧气分子之间的相互作用。在该漏气过程中瓶内氧气

A．分子总数减少，分子总动能不变

B．密度降低，分子平均动能不变

C．吸收热量，膨胀做功

D．压强降低，不对外做功

16、一列简谐波沿x轴正方向传播，在某时刻的波形图如图所示，其波速为100m/s，下列说法中正确的是

A．从图示时刻开始，经过0.1s，质点a通

过的路程为2.5m

B．质点b正在做加速运动，质点c正在做减速运动，且b点的加速度大于c点的加速度

C．质点b正在做减速运动，质点c正在做加速运动，且b点的加速度小于c点的加速度

D．若该波遇到另一列频率为25Hz的简谐波，将产生稳定的干涉现象

17．如图是中国月球探测工程形象标志，它以中国书法的笔触，抽象地勾勒出一轮明月，一双脚印踏在其上，象征着月球探测的终极梦想．若已知月球质量为M，半径为R，万有引力常量为G₀，以下畅想可能的是

A．在月球表面以初速度v₀竖直上抛一个物体，物体上升的最大高度为

B．在月球上发射一颗绕它运行的卫星的最小周期为

C．在月球上发射一颗绕它运行的卫星的最小速度为

D．在月球上荡秋千，将人视为质点，秋千质量不计、摆长不变、摆角小

于90°，若秋千经过最低位置的速度为V₀，人能上升的最大高度是

18、如图所示，弹簧的一端固定在竖直墙上，质量为m的光滑弧形槽静止在光滑水平面上，底部与水平面平滑连接，一个质量也为m的小球从槽高h处开始下滑

　 A．在以后的运动过程中，小球和槽的动量始终守恒

　 B．在下滑过程中小球和槽之间的相互作用力始终都不做功

　 C．被弹簧反弹后，小球和槽都做速率不变的直线运动

　 D．被弹簧反弹后，小球和槽的机械能守恒，小球能回到槽高h处

正点电荷从A点自由释放，沿电场线AB运动

过程中的速度图线如图所示，则AB两点场强

大小和电势高低的关系是：

A. E_A＜E_B;U_A＜U_B　 B. E_A＜E_B；U_A＞U_B

C. E_A＞E_B;U_A＜U_B　 D. E_A＞E_B；U_A＞U_B

20、如图所示，一带电粒子在电场中沿曲线AB运动，从B点穿出电场，a、b、c、d为该电场中的等势面，这些等势面都是互相平行的竖直平面，不计粒子所受重力，则

A．该粒子一定带负电

B．此电场不一定是匀强电场

C．该电场的电场线方向一定水平向左

D．粒子在电场中运动过程动能不断减少

21、转动的物体也有动能，物体的转动动能Ek＝Iω² /2，其中I称为转动惯量，ω为转动的角速度。某人为了测一个飞轮的转动惯量I，他设计了下列实验，如图所示，开始飞轮(无动力)以ω₀匀速转动，飞轮轴的摩擦不计，飞轮半径为r，现将质量为m 的物体从限位孔中放到转动的飞轮上，将物体放上后，飞轮恰好转过n 圈停下，已知物体与飞轮间的动摩擦因数为μ，则飞轮的转动惯量I为

A．　　 B．

C．　　　　D．

　　　　　　　 　　　　　第Ⅱ卷(共10题，共174分)

第Ⅱ卷用0.5毫米黑色签字笔或黑色墨水钢笔直接答在答题卡上。答在试题卷上无效

22．(18分) (一) (6分)．在做“用油膜法估测分子的大小”的实验中，油酸酒精液滴的浓度为的溶液中有纯油酸6mL，用注射器测得1mL上述溶液中有液滴50滴，把1滴该溶液滴入盛水的浅盘里，待水面稳定后，将玻璃板放在浅盘上，在玻璃板上描出油膜的轮廓，随后把玻璃板放在坐标纸上，其形状如图11-8-1所示，坐标中正方形小方格的边长为20mm，求：

(1)油酸膜的面积是________________m²

　(2)每一滴油酸酒精溶液中含有纯油酸的体积_____________________mL

(3)根据上述数据，估测出油酸分子的直径是_____________________m

25．(22分)在光滑绝缘的水平面上,用长为2L的绝缘轻杆连接两个质量均为m的带电小球A和B.A球的带电量为+2q,B球的带电量为-3q,组成一带电系统,如图所示,虚线MP为AB两球连线的垂直平分线,虚线NQ与MP平行且相距4L.最初A和B分别静止于虚线MP的两侧,距MP的距离均为L,且A球距虚线NQ的距离为3L.若视小球为质点,不计轻杆的质量,在虚线MP, NQ间加上水平向右的匀强电场E后,求:

(1)B球刚进入电场时,带电系统的速度大小.

(2)带电系统从开始运动到速度第一次为零所需时间以及B球电势能的变化量.

24.(20分)下图是某种静电分选器的原理示意图。两个竖直放置的平行金属板带有等量异号电荷，形成匀强电场。分选器漏斗的出口与两板上端处于同一高度，到两板距离相等。混合在一起的a、b两种颗粒从漏斗出口下落时，a种颗粒带上正电，b种颗粒带上负电。经分选电场后，a、b两种颗粒分别落到水平传送带A、B上。

　　 已知两板间距，板的长度，电场仅局限在平行板之间；各颗粒所带电量大小与其质量之比均为。设颗粒进入电场时的初速度为零，分选过程中颗粒大小及颗粒间的相互作用力不计。要求两种颗粒离开电场区域时，不接触到极板但有最大偏转量。若两带电平行板的下端距传送带A、B的高度。(重力加速度g取)

　 　(1)两极板间的电压多大？

(2)颗粒从漏斗出口下落至到达传送带所用的时间？

　　 (3)颗粒落至传送带时的速度大小是多少？

23．(16分)如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电动势E=24V,内电阻r=1 Ω，电阻R=15 Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v₀=4 m/s竖直向上射入板间。若小球带电量为q=1×10^-2 C,质量为m=2×10^-2 kg,不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板? (取g=10 m/s²)

22．(14分)有一个小灯泡上标有"4V 2W"的字样，现在要用伏安法描绘这个灯泡的I-U图线。现有下列器材供选用：　　

　　 A．电压表(0-5V，内阻10kΩ)　　　 B．电压表(0-15V，内阻20kΩ)

　　 C．电流表(0-0．3A，内阻1Ω)　　 D．电流表(0-0．6A，内阻0．4Ω)　

　　 E．滑动变阻器(10Ω，2A)　　　　　 P．滑动变阻器(500Ω，lA)　　

　　 G．学生电源(直流6V)，开关，导线若干

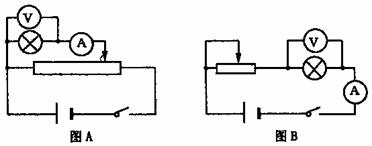

①实验时，选用下面的图　　 　(填A或B)的电路图来完成实验，

请说明理由：　　　　　　　　　　　　　　　　　　　　　　　

②实验中所用电压表应选，电流表应选用　　 ，滑动变阻器应选用　　 (用序号字母表示)。

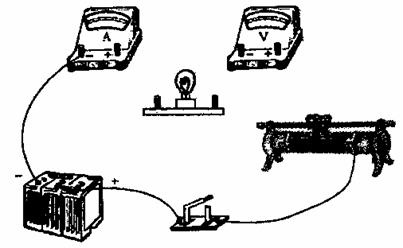

③把下图中所示的实验器材用实线连接成相应的实物电路图。

21．如图所示，地面上某区域存在着竖直向下的匀强电场，一个质量为m的带负电的小球以水平方向的初速度v₀由O点射入该区域，刚好通过竖直平面中的P点，已知连线OP与初速度方向的夹角为45⁰，则此带电小球通过P点时的动能为(　 )

A. 　　　B. /2

C. 2　　 D.5/2

20．如图所示，有一带电粒子贴A板沿水平方向射入匀强电场，当偏转电压为U₁时，带电粒子沿轨迹①从两板正中间飞出；当偏转电压为U₂时，带电粒子沿轨迹②落到B板中间；设两次射入电场的水平速度相同，则电压U₁ 、U₂之比为( )

A.　 1:8　　　　　 B. 1:4　

C.　 1:2　　　　　 D. 1:1
