24．(18分)如图甲所示，一边长、质量的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度B=0.8T的匀强磁场中，它的一边与磁场的边界MN重合。在水平力F作用下由静止开始向左运动，经过5s线框被拉出磁场。测得金属线框中的电流随时间变化的图像如乙图所示，在金属线框被拉出的过程中。

　 (1)求通过线框导线截面的电量及线框的电阻；

　 (2)写出水平力F随时间变化的表达式；

　 　 (3)已知在这5s内力F做功1.92J，那么在此过程中，线框产生的焦耳热是多少？

23．(16分)一个质量的滑雪运动员从同的高台上的A点水平滑出，落在水平地面上的B点，落地瞬间水平速度不变，竖直方向速度变为零，运动员在水平面上滑行到C点后静止，如图所示。已知A与B、B与C之间的水平距离，不计空气阻力，求：

　 (1)运动员在A点的速度为多大？

　 　 (2)运动员在水平面BC上受到的阻力为多大？

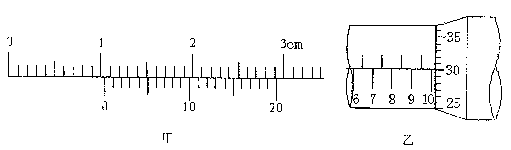

22．(19分)(1)用游标为20分度(测量值可准确到0.05mm)的游标卡尺测量一小球的直径，测量结果如图甲所示。如用螺旋测微器测该小球的直径，测量结果如图乙所示，则用游标卡尺测得小球的直径为　　　　　 cm，用螺旋测微器测得小球的直径为　　　　　 　

　 cm.

　 (2)某同学在实验室测定一节干电池的电动势和内阻，实验室中有如下器材：

　 　　　　 A．待测干电池　　　　　　　　　　　　　　　　

　　　　　　　 B．电流表G(0~3mA,内电阻r₁=20)

　　　　 C．电流表A(0~0.6A，内电阻)

D．滑动变阻器甲(最大阻值10)

　　　　 E．滑动变阻器乙(最大阻值100)

　　　　 F．定值电阻

　　　　 G．定值电阻R₂=500

　　　　 H．定值电阻R₃=1.5

　　　　 I．开关、导线。

　　　　　　　 由于没有电压表，为此他设计了如图所示的电路完成了实验要求的测量。

Ⅰ、为了方便并能较准确测量，滑动变阻器应选　　　　 ，定值电阻应选用　　　　 。(填写定值电阻前的序号)

Ⅱ、若某次测量中电流表G的示数为I₁、电流表A的示数为I₂；改变滑动变阻器的位置后，电流表G的示数为，电流表A的示数为。则可知此电源的内电阻测量值为　　　 。电动势测量值为E=　　　　　　　　　　 。

21．两个倾角相同的滑杆上分别套有A、B两圆环，两环上分别用细线悬吊着两个小球C、D，如图所示，当它们都沿滑杆向下滑动时，A的悬线与杆垂直，B的悬线竖直向下，那么下面判断正确的是　　　　　　　 (　　 )

　　　 A．A环与杆有摩擦力

　 　　　 B．B环与杆无摩擦力

　　　 C．A环做的是匀速运动

　　　 D．B环做的是匀速运动

第Ⅱ卷(非选择题 共174分)

20．美国宇航局曾在航天飞机上做过悬绳发电实验。当时从航天飞机上将一根很长的绝缘金

　　　 属绳连着一个金属球，向指向地球球心方向释放，悬挂在航天飞机下方。当时航天飞机

　　 正在赤道上空离地面几百公里高的电离层绕地球做匀速圆周运动，绕行方向与地球自转

方向相同。设地球自转角速度为，航天飞机做圆周运动的角速度为。下列说法中

正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．＜，悬绳上端的电势高于下端的电势

　　　 B．，悬绳上端的电势低于下端的电势

　　　 C．，悬绳上端的电势高于下端的电势

　　　 D．，悬绳上端的电势低于下端的电势

19．如甲图所示，光滑的水平桌面上固定着一根绝缘的长直导线，可以自由移动的矩形导线

框abcd靠近长直导线静放在桌面上。当长直导线中的电流按乙图所示的规律变化时(甲

图中电流所示的方向为正方向)，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．0~t₁时间内，线框内电流方向为abcda，线框向右运动

　　　 B．t₁时刻，线框内没有电流，线框静止

　　　 C．t_1~ t₂时间内，线框内电流的方向为abcda，线框向左运动

　　　 D．在t₂时刻，线框内没有电流，线框不受力

18．质子、氘核、粒子沿垂直电场方向进入

平行板间的匀强电场区，如图所示，设它

　 们都能通过电场区，以下几种情况中，粒

子侧移相同的是　　　　　　　　　　　　　　 (　　 )

　　　 A．具有相同初动能的质子与粒子

　　　 B．具有相同初动能的质子与氘核

　　　 C．具有相同初速度的氘核与质子

　　　 D．具有相同初速度的质子与粒子

17．如图所示，调节可变电阻R的阻值，使电

压表V的示数增大了，电源的内电阻

　 不能忽略，在这个过程中　　　　 (　　 )

　　　 A．通过电阻R₁的电流增加，增加量一定大于/R₁

　　　 B．电阻R₂两端的电压减小，减少量一定等于

　　　 C．通过电阻R₂的电流减小，但减少量一定小于/ R₂

　　　 D．路端电压增加，增加量一定等于

15．紫外线照射一些物质时，会发生萤光效应，即物质发出了可见光．这些物质在吸收紫外线和发出可见光的过程中，物质中的原子要先后发生两次跃迁，其能量变化分别为AEl和△E₂，下列关于原子这两次跃迁的说法中正确的是 　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．两次均向高能级跃迁，且

　　　 B．两次均向低能级跃迁，且|△E₁|＜|△E₂|

　　　 C．先向高能级跃迁，再向低能级跃迁，且|△E₁|＜|△E₂|

　　　 D．先向高能级跃迁，再向低能级跃迁，且|△E₁|＞|△E₂|

　 16．如图所示，P、Q是两种透明材料制成的两块相同

的直角梯形棱镜，叠合在一起组成一个长方体，

一单色学处P的上表面射入，折射光线正好垂直

通过两棱镜的界面，已知材料的折射率n_P＞n_Q，

射到P上表面的光线与P的上表面的夹角为，

下列判断正确的是　　　　　　　 (　　 )

　　　 A．光线一定在Q的下表面发生全反射

　　　 B．光线一定能从Q的下表面射出，出射光线与下表面的夹角一定等于

　　　 C．光线一定能从Q的下表面射出，出射光线与下表面的夹角一定大于

　　　 D．光线一定能从Q的下表面射出，出射光线与下表面的夹角一定小于

14．下列叙述正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．理想气体压强越大，分子的平均动能越大

　　　 B．自然界中进行的涉及热现象的宏观过程都具有方向性

　　　 C．外界对理想气体做正功，气体的内能一定增大

　　　 D．温度升高，物体内每个分子的热运动速率都增大
