24．(18分)如图所示，四分之三周长圆管的半径R=0.4m，管口B和圆心O在同一水平面上，D是圆管的最高点，其中半圆周BE段存在摩擦，BC和CD段动摩擦因数相同，ED段光滑；质量m=0.5kg、直径稍小于圆管内径的小球从距B正上方高H=2.5m的A处自由下落，到达圆管最低点C时的速率为6m/s，并继续运动直到圆管的最高点D飞出，恰能再次进入圆管，假定小球再次进入圆管时不计碰撞能量损失，取重力加速度g=10m/s²，求

(1)小球飞离D点时的速度；

(2)小球从B点到D点过程中克服摩擦所做的功

(3)小球再次进入圆管后，能否越过C点？请分析说明理由。

23．(14分)轮滑运动常在两个斜面和一个平面的组合场地进行，我们把它简化为理想的情景如图。假定运动员和滑板的总质量为m，从O点以v₁初速度冲上一个倾斜角为的斜面，第一次回滑到斜面底端O时的速率为v₂，不计运动员在最高点所有技术动作，求

(1)滑板与斜面间的动摩擦因数；

(2)运动员能滑上斜面的最大高度h

22．(18分)

I．(8分)某组同学利用如图所示的实验器材测绘小灯泡的伏安特性曲线，实验测得的数据如下表

　 (1)完成实物图的连接：

　 (2)闭合开关前，应先将滑动变阻器的滑片P移到　　　　　 位置；(选填“A”或“B”)

　 (3)分析上表测量数据，你有什么发现？请简要解释之。　　　　　 。

II．(10分)某小组同学利用如图甲所示的实

验装置，探究小车在一串链子作用下的运动

规律，链子长度约等于开始释放链子时其下

端离地高度，轨道长度约为链子长度的3倍。

其主要实验步骤如下：

a)安装好图所示的实验器材；

b)接通电源，让拖着纸带的小车在跨过定滑轮的细线作用下沿轨道运动。重复几次。

c)选出一条打点清晰的纸带，舍去开始密集的点子，从便于测量的点开始(记作0)每隔4个打点间隔取作一个计数点。

d)测量各计数点到0点的距离，根据中间时刻的速度等于这段时间的平均速度计算得到各计数点的速度；

e)在坐标纸中以v为纵坐标、t为横坐标，标出v与对应时间t的坐标点，画出v-t图像，如图乙所示；结合上述实验步骤，请完成以下问题：

　 (1)为保证小车在链子全部落地后做匀速运动，在步骤b)之前需增加一步重要的操作是　　　　　　　 ；

　 (2)从图乙可知，小车在链子着地过程中(即图乙的BC段)的平均速度为　　 m/s

　 (3)若g=9.8m/s²，已知链子质量为0.2kg，则小车质量为　　　　　　　 kg(保留两位　　

有效数字)

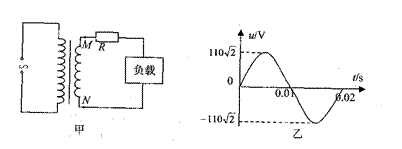

21．如图甲所示，理想变压器原副线圈匝数比为550：19，副线圈上通过输电线接有纯电阻负载，输电线的等效电阻为R；原线圈两端接图乙所示的正弦交流电。以下说法正确的是　　　　　　　　　　　　　 (　　 )

　A．原线圈输入的交变电压

　　 B．副线圈两端端MN的输出电压为3.8V

　　 C．若换用额定功率更人的纯电阻负载，则其两端电压将增大

D．若换用原副线圈匝数比更大的变压器，负载的实际功率将增大

第Ⅱ卷(综合题，共160分)

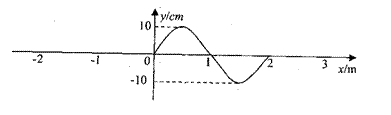

20．振源s在O点作竖直方向振动，频率为10Hz，t=0时刻向右传播的简谐横波如图所示　　 (向左传播的简谐横波图中未画出)，则以下说法正确的是　　　　　　　　　　　　　　 (　　 )

　　 A．此波的传播速度为20m／s

　　 B．x= 一2m处的介质点t=0时刻的振动方向向上

　　 C．t=0.125s时，z=3m处的介质点处在波峰位置

　　 D．t=-0.025s时，x=1．5m处的介质点位移最大

19．如图为氢原子的能级示意图，一群氢原子处于

n=3的激发态，下列说法中正确的是(　　 )

A．量子数越火的能级对应原子能量越高

　　 B．从n=3跃迁到n=2所发出光的频率最高

　　 C．这群氢原子能发出三种频率不同的光

　　 D．这群氢原子至少需吸收1．51eV能量的光子才能电离

18．不久前欧洲天文学家宣布在太刚系之外发现了一颗可能适合人类居住的类地行星，命名为“格利斯581c”。该行星的质量约是地球质量的5倍，直径约是地球直径的1．5倍。现假设有一艘宁宙飞船飞临该星球表面附近轨道做匀速圆周运动，则卜列说法正确的是

　　 A．“格利斯581c”的平均密度比地球的平均密度小

　　 B．飞船在“格利斯581c”表面附近运行时的速度小丁7．9km／s

　　 C．运动员在“格利斯581c”表面上最佳跳高成绩将比地面上要差

　　 D．一单摆放在“格利斯581c”表面上做实验，其摆动将比地面上要慢

17．如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的顶点在x轴上，高为L，底边与x轴平行，长为4L。纸面内一边长为L的正方形导线框以恒定速度沿x轴正方向穿过磁场区域，在t=0时刻恰好位于图中所示的位置。以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流一位移(i-x)关系的是 (　　 )

16．如图所示，不带电的金属球A固定在绝缘底座上，它的正上方有B点，该处有带电液滴不断地自静止开始落下，液滴到达A球后将电荷量全部

传给A球，设前一液滴到达A球后，后一液滴才开始

下落，不计B点未下落带电液滴对下落液滴的影响，则

下列叙述中正确的是　　　　　　　　　　　 (　　 )

　　 A．第一滴液滴做自由落体运动，以后液滴做变加速运动

　　 B．当液滴下落到重力等于电场力位置时，开始做匀速运动

　　 C．所有液滴下落过程所能达到的最大动能不相等

　　 D．所有液滴下落过程中电场力做功相等

15．如图所示，水下光源S向水面A点发射一束光线，折射光线分成a、b两束，则(　　 )

　　 A．a、b两束光相比较，a光的折射率较大

　　 B．在水中a光的传播速度比b光传播速度小

　 C．若保持入射点A位置不变，将入射光线

顺时针旋转，则从水面上方观察，b光

先消失

　　 D．采用同一双缝干涉实验装置，分别以a、

b光做光源，a光的干涉条纹间距小于

b光的干涉条纹间距
