23、(14分)如图，质量为 10 kg的物体在 F＝200 N 的水平推力作用下，从粗糙斜面的底端由静止开始沿斜面运动，斜面固定不动，与水平地面的夹角θ＝37^O．力 F作用2秒钟后撤去，物体在斜面上继续上滑了1.25 秒钟后，速度减为零。求：物体与斜面间的动摩擦因数μ和物体的总位移 s．(已知 sin37^o＝0.6，cos37^O＝0.8，g＝10 m/s²)

22、(18分)

I．(6分)

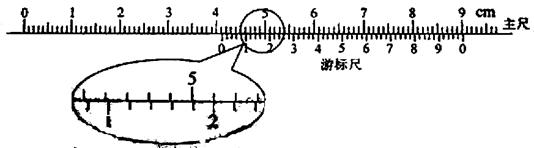

一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是_____________ ㎝。

II(12分)

在“描绘小灯泡的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按题22图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零，闭合开关后；

(1)若电压表的示数为2 V，电流表的的示数为零，小灯泡不亮，则断路的导线为_________；

(2)若电压表的示数为零，电流表的示数为0.3 A,小灯泡亮，则断路的导线为_________；

(3)若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____________。

21、两根足够长的光滑导轨竖直放置，间距为L ，底端接阻值为R 的电阻。将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B 的匀强磁场垂直，如图所示。除电阻R 外其余电阻不计。现将金属棒从弹簧原长位置由静止释放。则(　　 ) A．金属棒将振动，动能、弹性势能与重力势能的总和保持不变

B．金属棒棒最后将静止，静止时弹簧伸长量为

C．金属棒的速度为v时，所受的安培力大小为

D．金属棒最后将静止，电阻R上产生的总热量为mg•

非选择题部分(共174分)

非选择题部分共10题，共174分。

20、下列说法正确的是(　　 )

A. 核反应堆产生的能量是来自于氢核聚变　　　　　　　

B. 太阳能来源于轻核聚变

C. 射线是带负电的粒子流　　　

D. 射线比射线更容易穿透物体

19、如图是一块圆柱体棱镜的截面图，图中E、F、G、H将半径OM分成5等份，虚线EE₁、FF₁、GG₁、HH₁平行于半径ON。已知该棱镜的折射率n=,若平行光束垂直射入OM后到达圆弧NM,则下列说法正确的是(　　 )

A.　　 光在E₁点折射，折射角

B.　　 光在F₁点发生全反射

C.　　 光在G₁点发生全反射

D.　　 光在H₁点发生全反射

18、在介质中有一沿x正方向传播的简谐横波。一质点由平衡位置向y正方向运动，经0.3 s到达y负方向最大位移处，这段时间内波传播的距离为0.6 m。则这列波　 (　　 )

A. 周期可能是1.2 s　　　 　B. 波长可能是0.8 m

C. 波速是2 m/s　　　　　 　 D. 再经过0.3 s，质点到达y正方向最大位移处

17、人造卫星绕地球做匀速圆周运动，轨道半径r,卫星的向心力F，则(　 　)

A．F与r成反比　　　　　　　　　　 　B． F与r²成反比

C．F与r成正比　　　　　　　　　　 D．以上说法均不对

16、如图，在x轴上关于O点对称的x₀和－x₀两点有等量同种正点电荷Q，在y轴上有正点电荷q，从O点开始，则(　　 )

A．q向y轴正方向移动时，受到的静电力逐渐减小

B．q向y轴正方向移动时，受到的静电力逐渐增大

C．q向y轴正方向移动时，电势能逐渐减小

D．q向y轴正方向移动时，电势能逐渐增大

15、一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R。设原线圈的电流为I₁，输入功率为P₁，副线圈的电流为I₂，输出功率为P₂。当R增大时　 (　　 )

A．I₁减小，P₁增大　　 　　　　　　　B．I₁减小，P₁减小

C．I₂增大，P₂减小　　　　　　　　　 D．I₂增大，P₂增大

14、如图，固定斜面上两个质量相同的小物块A和B紧挨着匀速下滑，A与B的接触面光滑。己知A与斜面之间的动摩擦因数远小于B与斜面之间动摩擦因数，A与斜面之间的动摩擦因数可忽略不计，斜面倾角为α。则B与斜面之间的动摩擦因数是(　　 )

A． 1.5tanα　　　　　 　B． 1.5sinα　　　　 C． tanα　　　 　　D． 2tanα
