22．(17分)(1)(6分)在做“测定匀变速直线运动的

加速度”的实验中，取下一段纸带研究其运动情况，

如图所示。设0点为计数的起始点，相邻两计数点

间的时间间隔为0.1s，若物体做理想的匀加速直线

运动，则计数点“1”与起始点间的距离s₁为_____cm，

打计数点“1”时物体的瞬时速度为____________m/s，物体的加速度为____________m/s²。(结果均保留3位有效数字)w.w.^w.k.s.5*

　 (2)(11分)有一额定电压是3V，额定电流0.5A的小灯泡，为测其正常工作时的电阻，可提供的器材有：

A．电流表(量程3A，内阻0.01)

B．电流表(量程0.6A，内阻0.2)

C．电压表(量程3V，内阻10 k)

D．电压表(量程15V，内阻50 k)

E．电键及导线若干

F．滑动变阻器(阻值0-10)

G．电源(电动势9V，内阻1 )

①假设用限流接法，计算通过灯泡的最小电流约__________A

②请根据上面的计算，在方框中画出用伏安法测小灯泡正常工作时电阻的电路图。

③选用的电流表是__________，选用的电压表是__________

21．如图，直角三角形ABC为一透明介质制成的三棱镜的横截面，且°，在整个AC面上有一束垂直于AC的平行光线射入，已知这种介质的折射率n>2 ，则　　　　　　　

　　 A．可能有光线垂直AB面射出　 w.w.^w.k.s.5*

　　 B．一定有光线垂直BC面射出w.w.^w.k.s.5*

　　 C．一定有光线垂直AC面射出　

　　 D．从AB面和BC面出射的光线能会聚于一点

第二卷(共174分)

20．介子衰变的方程为，其中介子和介子带负的元电荷e，π⁰介子不带电．已知介子的质量为m，如图所示，两匀强磁场方向相同，以虚线MN为理想边界，磁感应强度分别为B₁、B₂．今有一个介子沿垂直于磁场的方向射入匀强磁场B₁中，其轨迹为圆弧AP，P在MN上，在P点时的速度为v，方向与MN垂直．在P点该介子发生了上述衰变．衰变后产生的介子沿v反方向射出，其运动轨迹为如图虚线所示的“心”形图线．则以下说法正确的是 w.w.^w.k.s.5*

A．介子的运行轨迹为PENCMDP

　　 B．介子运行一周回到P用时为

　　 C．B₁＝4B₂

　　 D．π⁰介子作匀速圆周运动

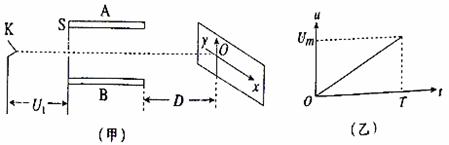

19．示波器是一种多功能电学仪器，可以在荧光屏上显示出被检测的电压波形。它的工作原理等效成下列情况：(如图甲所示)真空室中电极K发出电子(初速不计)，经过电压为U₁的加速电场后，由小孔S沿水平金属板A、B间的中心线射入板中。在两极板右侧且与极板右端相距D处有一个与两板中心线垂直的范围很大的荧光屏，中心线正好与屏上坐标原点相交，电子通过极板打到荧光屏上将出现亮点，若在A、B两板间加上如图乙所示的变化电压，则荧光屏上的亮点运动规律是w.w.^w.k.s.5*

　　 A．沿y轴方向做匀速运动　 　　　　　 B．沿x轴方向做匀速运动

　　 C．沿y轴方向做匀加速运动　　 　　　 D．沿x轴方向做匀加速运动

18．利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况，如图甲所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示，若传送带始终匀速运动，每两个工件间的距离为0.2 m，则下述说法正确的是　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　 A．传送带运动的速度是0.1 m/s　　　　 w.w.^w.k.s.5*

　　 B．传送带运动的速度是0.2 m/s

　　 C．该传送带每小时输送1800个工件　　

　　 D．该传送带每小时输送7200个工件

17．两个相同的条形磁铁，放在平板AB上，磁铁的N、S极如图所示。开始时平板及磁铁皆处于水平位置，且静止不动。当将AB沿竖直方向向上或向下平移时，关于磁铁的运动下列说法正确的是w.w.^w.k.s.5*

　 A．将AB竖直向下平移(磁铁与平板间始终相

互接触)时，两个条形磁铁一定碰在一起

　　 B．将AB竖直向下平移(磁铁与平板间始终相

互接触)时，两个条形磁铁可能碰在一起

　　 C．将AB竖直向上平移(磁铁与平板间始终相

互接触)时，两个条形磁铁一定不能碰在一起

　　 D．将AB竖直向上平移(磁铁与平板间始终相互

接触)时，两个条形磁铁可能碰在一起

16．如图所示是一列简谐横波在t=0时刻的波形图，已知这列波沿x轴正方向传播，波速为20m/s。P是离原点为2m的一个介质质点，则在t=0.17s时刻，质点P的：①速度和加速度都沿-y方向；②速度沿+y方向，加速度沿-y方向；③速度和加速度都正在增大；④速度正在增大，加速度正在减小。w.w.^w.k.s.5*

以上四种判断中正确的是

　　 A．只有①　　　　　　

　　 B．只有④

　　 C．只有①④　　　　　

　　 D．只有②③

15．如图所示是氧气分子在不同温度(0℃和100℃)

下的速率分布，由图可得信息　 w.w.^w.k.s.5*

　　 A．同一温度下，氧气分子呈现出“中间多，

两头少”的分布规律

　　 B．随着温度的升高，每一个氧气分子的速率

都增大

　　 C．随着温度的升高，氧气分子中速率小的分

子所占的比例高

　　 D．随着温度的升高，氧气分子的平均速率增大

14．Th(钍)具有天然放射性，一个静止的Th放出一个粒子而变为Pa(镤)。则下列说法中正确的是

　　 A．Th 核比Pa核质子数相等

　　 B．Th 核与Pa 核的中子数相等

　　 C．精确地讲，一个Th核的质量比一个Pa核的质量小

　　 D．精确地讲，一个Th核的质量比一个Pa核与一个粒子的质量和大

13．常温下，有甲、乙两份体积均为1 L，pH均为3的溶液，其中甲为醋酸，乙为盐酸。①甲用蒸馏水稀释至l00倍后，溶液的pH变为a；②乙与等体积、浓度为1.5 mol/L的氨水混合，在此混合液中：n(NH+ 4)+n(H⁺)－n(OH^－)＝b mol。则a、b正确的答案组合是

　 A、3~5之间；0.0005　 　 B、3~5之间；0.001w.w.^w.k.s.5*

　 C、5；0.0005　　　　 　 D、5；0.001
