16．(3分)如图所示(垂直入射不改变光路1分，反射、折射正确各1分)

(07调)37 ．在公园照像馆里，摄像人员可以利用照相机和穿衣镜，只按动一次快门在同一张底片上呈现某同学的两个像，请在图中作出照像时的光路。

(06中)15．在公园的海洋馆里，人们可以透过厚厚的玻璃看到海底景观，请作出图中AB光线透过玻璃的光路。(已知v_空气＞v_水＞v_玻璃)(3分)

33. 如图，作对反射光线得1分，作对在玻璃中的折射光线得1分，作对从玻璃到空气中的折射光线得1分。

(08中)33. 小明站在游泳池边A 处，看到路灯B 在池水中的像与他看到的池中一条鱼在C 点重合，用光学作图法确定路灯B 的位置和鱼的大致位置。

解：如图所示(路灯位置1分，折射光路正确2分)

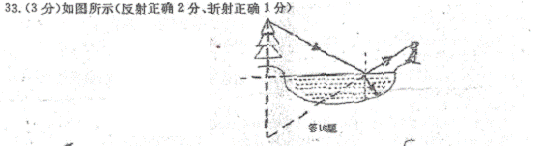

(08调)33．画出图中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线。

(07中)16．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

33. 在研究 “光的折射现象”的实验中，小丽将一束光线射向一块半圆形玻璃砖的圆心。请完成这条光线的光路。

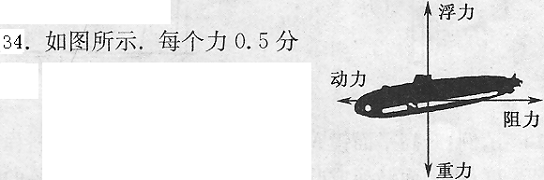

34.如图所示.　　　　　　　　　　　　　

(05中)34．(2分)如图所示是一艘正在深海中沿水平方向匀速直线航行的潜水艇，请画出潜水艇的受力示意图(请在各力旁边标出各力的名称)

(05调)13．小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重力和支持力的示意图。

(04中)29、如图是某同学斜拉旅行箱站立时的简化模型。箱内物品有轻有重，较重物品是放在箱的上部还是下部省力呢?请根据你的设想，画出它的动力臂L_l和阻力臂L₂．(忽略箱体和轻物品的重力，用实心黑点表示较重物品)

(04调)14.一位同学站在地面上,要利用图4中所示的滑轮组提升重物.已知物重G=1000N,而绳子最多只能承受400N的拉力,请你帮他在图中画出符合要求的绳子绕法.

(03调)14、如图4所示，一根细绳把质量为2Kg的球挂在墙上、画出球的受力示意图。

　 (03中)14.如图是美国轰炸伊拉克的精确制导导弹，正在飞向巴格达.请在图中作出导弹的受力示意图.

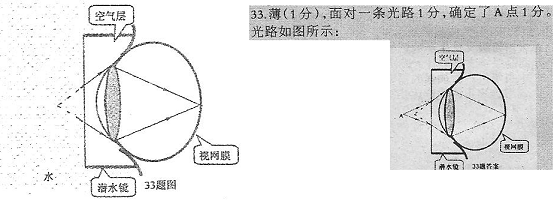

(09中)33、(3分)人在水中看物体会成像在视网膜后，相当于人眼的晶状体变________(选填“厚”、“薄”)。潜水员戴上潜水镜实质是在眼前加上一个空气层，如图。请根据图中已有的光路，完成光路图，画出物体A的大致位置。

14、(评分说明：每个力1分)

(06调)37 ．一物体放在容器中，沉到水底，试作出该物体受力示意图(如下图)。

(05中)34.你玩过“竹蜻蜒”(图)的玩具吗？用手搓动它的杆部，它就能腾空而起.请画出它在空中旋转时竖直方向上的受力示意图.

(第34题图)　

14、任意三个力均可　　　　　　　　

(06中)14．春天许多同学放风筝，会放风筝的人可使风筝静止在空中。如图示，AB是风筝截面，请作出风筝的受力示意图。(3分)

15．(3分)如图所示(小球状态1分，重力、拉力共1分，引力1分)

(07调)38 ．如图甲所示的是A 、B 两个磁滑环套在玻璃管上研究磁悬浮的装置，乙是它的截面图，图中已经标出了A 滑环的N 极，请你分别在乙图中的A 滑环上标出磁极S ，在B 滑环上标出磁极；并在B 环上作出它的受力示意图。

(06中)14．如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图

32. 如图，每画对一个力得1分。

(08中)32 ．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

解：(3分)如图所示(重力、吸引力共1分，摩擦力和弹力各1分，错画一个力，扣1分，直到扣完为止)

(08调)32．如图所示，在探究“声音是由物体振动产生的”实验中，将音又紧靠悬线下的轻质小球，敲击音叉，发现轻质小球被弹开。作出图中轻质小球此时的受力示意图。　　　　

(07中)15．一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。

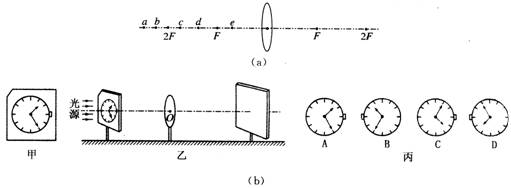

25．小宇在做“探究凸透镜成像规律”的实验，其实验装置的示意图如图(a)所示．a、b、c、d、e是主

第25题图

光轴上五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点．

(1)在a、b、c、d、e这五个点中：

①把烛焰放在　　　　　　　　　　　 点上，可以成正立、放大的虚像．

②把烛焰放在　　　　　　　　　　　 点上，所成的像最小．

③把烛焰放在　　　　　　　　　　　 点上是属于照相机原理．

④把烛焰放在　　　　　　　　　　　 点上是属于投影仪原理．

(2)小宇做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像．于是他在透明的玻璃板上用黑色笔画了个手表盘，如图甲所示．把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图乙所示．移动光屏直到成清晰的像为止．此时表盘在光屏上所成的像是图丙中的　　　　　　　 (　 )

24．小明的爸爸有-副眼镜，小明观察发现：爸爸看书时常常会戴上眼镜，看电视或看远处物体口才又会摘下眼镜．

(1)请你猜想小明的爸爸配戴的眼镜是什么透镜制成的?并说明你猜想的理由．

(2)请设计一个实验来验证你的猜想．
