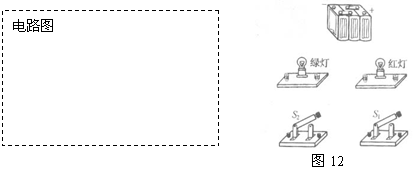

1．如图12所示，给你一个电池组、两个开关S₁和S₂、红绿灯个一盏、若干导线。请设计一个电路，要求：S₁、S₂都闭合时，红、绿灯都亮；S₁断开，S₂闭合时，红、绿灯都不亮，S₁闭合，S₂断开时，只有红灯亮。画出符合要求的电路图并将图中所示的电路元件按设计要求连接电路(实物连接图中的导线不能交叉)

[预测3]电流表、电压表的使用

1．按图11甲中所示的电路图，用笔画线将图7乙所示的电路元件连接起来(要求导线不能交叉)

2．将如图9所示的元件连接起来(用铅笔画线表示导线，导线不可交叉)，要求灯炮L₁与L₂并联，电流表测干路电流，开关控制整个电路，并在矩形框内画出电路图．

1．如图8所示的电路，在某些接线柱间去掉或接一些导线，可使三个电灯分别成为串联和并联，那么：

(1)成为串联最简单的方法是　　　　　　　　 ；

(2)成为并联最简单的方法是　　　　　　　　 。

8．如图7所示，以下判断中不正确的是[ 　　)

A．S断开，两盏灯均发光　　　　

B．S断开，两盏灯是并联连接

C．S断开，电源被短路　　　　　

D．S闭合，电源被短路，两盏灯不发

[预测2]电路的连接

1．在如图6所示的电路中，电源电压保持不变，闭合开关S,电路正常工作一段时间后，发现一只电压表示数突然变大，则　 (　 B　 )

A．灯L可能变亮　 B．电阻R可能断路

C．灯L可能断路　 D．电阻R可能短路

2．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式　( 　　)

A． 一定是串联　　　 B．一定是并联

C．串联、并联都可以　 D．条件不足，无法判断

[例题2]如图4所示，若只闭合开关S₁，三灯　　　

联；若S₁、S₂、S₃都闭合，三灯　　　 联；若S₁、S₂闭合时

灯　　　 亮；若S₁、S₃闭合时，灯　　 亮。

[解析]这类问题电路图中的电路元件较多，使得电路复杂，为了达到简化电路的目的，我们可将断开的开关去掉。因此，之闭合开关S₁时，把S₂、S₃从电路图中擦去，很容易得出L₁、L₂、L₃为串联；若S₁、S₂、S₃都闭合时，将任意一盏灯“拆除”，其它两盏灯

都能正常工作，故L₁、L₂、L₃为并联，S1、S₂闭合时，把S＝从电路图中擦去，开关S＝于L₁、L₂为并联，电路被局部短路，L3与电源构成电流回路，故L3亮；同理，当S₁、S₂闭合时，L=灯亮。

经常出现的变形试题有：

1．请根据图5所示的电路，分别对下列四中情况下两灯的连接方式、两灯的发光情况、电表的测量情况以及有否短路作出说明。

(1)闭合开关S₁和S₂，断开S₃；

(2)断开开关S₁和S₂，闭合S₃；

(3)闭合开关S₂和S₃，断开S₁；

(4)开关S₁、S₂和S₃都闭合。

3．如图3所示，若只需灯L₁发光，则用导线连接_______接线柱；若连接B、C接线柱，则灯L₁、L₂_______联；若使灯L₁、L₂并联，则接线柱A与B连接，接钱柱C与______连接．

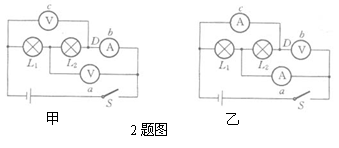

2.如图2所示，在图中的○里填上电压表或电流表的符号，使两灯均能发光。
