5.如图5所示，的各种情景，其中正确使用了温度计的是　　　　　 　( D　 )

4．如图4所示，是温度计的一部分，此时温度计的示数是27℃，请在图中画出温度计的液柱，使它正确地表示出该温度.

提示：该温度的最小分度值是1℃

3.比较如图3所示中的常用温度计和体温计的不同点：

(1) 测量范围不同 ；(2) 最小分度值不同 ；(3) 　液泡大小不同 。(4) 体温计上方有缩口 。

3.下表列出了几种物质的熔点

据此判断以下说法中正确的是　　　　　　　　　　　　　　　　　　 (　 D　 )

A.铜球调入铁水中不会熔化　　　　　　 B.在零下255℃时，氢是固态

C．水银温度计可测量零下40℃的气温　 　D.用钨制成的灯丝不以熔化

[预测2]温度计的使用

2.甲、乙两种物质熔化时温度随时间的变化曲线如图3所示，从图中给出的信息，我们可以判断__甲_____物质是晶体，该晶体的熔点是____232 __℃。该晶体加热___15____min后开始熔化。

　　 1．小红在“观察水的沸腾”的实验中，绘出了温度随时间变化的图像，如图1所示。

(1)从图像中可知，水的沸点是　　 98　　 ℃。

(2)小红发现自己组的水比邻组的先沸腾，提前沸腾的原因可能是 水的质量较少；水的初温较高；酒精灯的火焰较大 　(写出一种即可)

(3)她发现邻组测得的沸点比自己的测量结果低1℃，认为是邻组在实验中温度计的玻璃泡碰到了烧杯底造成的，她的想法正确吗？　 错误 (填“正确”或“错误”)

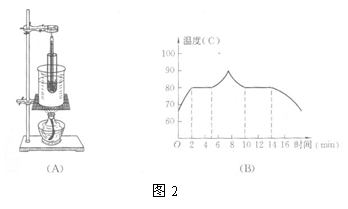

2.如图2(A)所示是小明同学研究萘熔化时的实验装置图，图3(B)是她根据实验数据描绘出的熔化――凝固曲线。请回答：

(1)萘熔化后为使其凝固，应撤去装置图中的　 酒精灯和烧杯　 。

(2)根据曲线可以得出的结论是：①萘是 晶体 　；②萘的熔点是　 80℃　　 ；萘的熔点　 等于 它的凝固点；③熔化过程用了 　3min 　

时间，凝固过程用了 4min　 时间；④熔化、凝固过程分别　 吸　 热、　 放 热，但温度 不变　 。

(3)在该实验中，小明同学把装有萘的试管放在盛水的烧杯中，这样做的目的是　 使萘均匀受热 　。

8.为了鉴别某金属块的材料，先将该金属块放在调好的天平上，测出它的质量，然后

将它放进盛有水的量筒内，测出它的体积。天平平衡时右盘中砝码和游码的的示数以及量筒中水面先后的位置如图6所示，该金属块的质量是　 54 　g，它的体积是　 20 　cm³，算出它的密度后查表可知该金属可能是　 铝　 。

7.用已调节好的托盘天平，正确测量物体的质量，在天平恢复平衡时，横梁标尺游码位置如图5所示，问：　　

(1)图中游码位置读数是　 1.5 　g 。

(2)与这架天平配套的砝码盒中最小砝码值是　 5 　g 。

(3)若这天平测出物体的质量是136.5g，天平右盘中砝码个数是4 　个。

[预测3]利用密度公式进行鉴别物质

6. 使用托盘天平称物体质量时，下列各项中不正确的是[　 A　 ]

A.判断天平是否平衡，一定要等到指针静止下来

B.称量时，左盘应放置被称量的物体，右盘放置砝码

C.调节横梁平衡时，应先将游码移至标尺左端的零刻度处

D.使用天平时，应将天平放在水平的实验台上

5．某同学在测定蜡块的密度时。桌面上只给出了天平、量筒和水，还需要哪些辅助器

材？并简述实验步骤。

还需要的辅助器材：铁块、细线。

实验步骤如下

(1)用天平测出蜡块的质量m；

(2)往量筒里装入一定体积的水；

(3)把铁块放入量筒中，记下水面位置的读数V₁；

(4)把铁块和蜡块用细线拴在一起，放入量筒中，让蜡块和铁块全部浸没在水中，记下此时水面的位置V₂；

(5)计算V＝V₂－V₁，ρ＝m/( V₂－V₁)
