19、(2分)小猫以3m/s的速度匀速追赶一只老鼠5秒，请画出小猫运动的s-t图像。

　　　　　　　　　　 第18题图

18、(4分)请根据透镜对光线的作用完成下面的光路图。

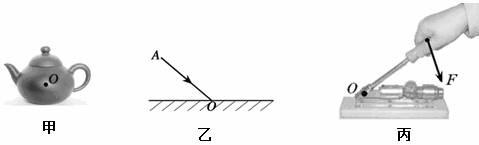

3.画出图丙中新型核桃夹手柄受到力F的力臂L。

2.画出图乙中入射光线AO的反射光线。

1.画出图甲中重为2N的紫砂茶壶受到的重力示意图。

17、(3分)请按下列要求作图。

16、如图是一种环保手压式电筒。使用时，只要不断地按压手柄，灯泡就能发光，而且按压越快，灯泡就越亮。这种手压式电筒是根据　　　　 现象制成的，其按压手柄的能量转化过程是_______能转化为_________能。

15、在如图实验中，凸透镜焦距为10cm。把蜡烛和透镜放在图中位置时，移动光屏，能在光屏上成一个清晰的　　　　 、　　　　 的实像。利用该成像原理可以制成　　　　　 (选填“放大镜”、“投影仪”或“照相机”)。为了得到更大的、清晰的像，应将蜡烛向凸透镜靠近，同时应将光屏向　　　　 方向移动(选填“远离透镜”或“靠近透镜”)。

　　　　　　　　　　　 第15题图　　　　　　　　　　　　 　　　第16题图

14、认真观察下图中甲、乙两组实验，回答下面问题：

1)实验甲是在研究　　　　　　 跟压力大小关系的实验，可以得出的结论是：

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　；

2)实验乙是在研究　　　　　　 跟压力大小关系的实验，可以得出的结论是：

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

13、某人沿水平方向用20N的力推着一辆重300N的车匀速向西运动，车受到的阻力的大小是________N，方向向________。
