30. 在一次探究活动中，小明同学对家里的用电器进行了相关的观察和研究，他以一台电磁

炉为观察研究对象，记录了有关数据，如下表：

请你就小明在活动中获得的有关资料，求解或提出有关问题：

(1) 加热10分钟，水所吸收的热量是多少？

(2) 电磁炉工作10分钟所消耗的电能为多少焦耳？电磁炉的实际功率是多少？

(3) 请你将求解结果与这位同学在活动中的有关数据进行比较，发现了什么问题(只要求

写出一个)？并解释原因.

29. 科技小组的同学们在薄壁平底试管中装入一些细沙后，制成一个“土密度

计”。把它放入水中漂浮时，试管露出水面的高度为3cm；把它放入豆浆中

漂浮时，试管露出液面的高度为4cm。若试管和细沙总质量为20g，试管横

截面积为1.6cm²。(g＝10N/kg，最后结果保留两位小数)

求：⑴ 在水中漂浮时，水对试管底部的压强；

⑵ 豆浆的密度。

28. 某同学做“测定小灯泡功率”的实验，他电路连接正确，实验步骤正确。他闭

合电键后，发现小灯不亮，电流表无示数，电压表的示数为4.5伏，则此

故障可能为　　　　 (选填“小灯短路”、“小灯断路”或“滑动变阻器断路”)。

他排除故障后重新开始实验，闭合电键，电压表、电流表的示数分别为1.5

伏和0.15安。他移动滑动变阻器的滑片，当电流表示数变化0.05安时，小

灯正常发光，滑片的位置恰好在变阻器的中点上，则小灯的额定电流为

　　　　 安，额定功率为　　　　 瓦。

27. 小刚在探究《串联电路的特点》中，将两盏标有“2.5V　 0.3A”

的小灯泡串联起来，如图，用电压恒定的电源供电。某一时刻，

原来正常发光的两盏灯同时熄灭，关于这两盏灯的故障判断，

小刚给出了四种猜测：

A．一盏灯断路，另一盏灯完好　　　 B．一盏灯短路，另一盏灯完好

C．一盏灯断路，另一盏灯短路　　　 D．电源电压升高，两盏灯同时被烧断

⑴ 你认为可能性最大的是________(2分)；

⑵ 如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有①规格相同的灯泡；②符合

要求的电压表；③符合要求的电流表；④一段有绝缘皮的铜导线。在它们中间选择

一样来检测故障，你认为不适用的有____________，你的理由是_________________

____________。

⑶ 故障排除后，小刚测出了如下数据，得出了结论：串联电路中电流处处相

等；②串联电路中各部分电压相等，各部分电压之和等于总电压；请你对

上述结论进行评价，写出两点评价意见：

①__________________________________________________

②__________________________________________________

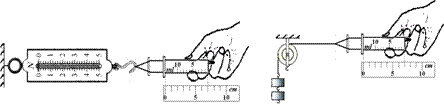

26. 实验桌上有细线若干、两种规格的钩码(0.5N、2N)足够多、弹簧测力计一只(量程为5N、

分度值为0.2N)、三种规格的注射器A、B、C(量程分别为20ml、10ml和5ml)、滑轮

一只以及刻度尺一把。要求利用现有器材粗略测量大气压强。甲同学设计的方案如图甲

所示，乙同学设计的方案如图乙所示。

甲　　　　　　　　　　　　　　　 乙

请回答下列问题：

(1) 两种设计方案的实验原理都是_________。

(2) 实验中，应该在____________________时，读取弹簧测力计的示数(或钩码的重力)；

(3) 甲同学在实验时发现，弹簧测力计被拉到5N时，活塞仍没有移动。欲仍然采用此

方案完成实验，需作的改进是：_________________________________________

(4) 请你帮他把乙同学设计的数据记录表格补充完整，标有“--”符号的空格不需要填写.

　 　(5) 按乙方案实验时，为了既快捷又较准确地测出大气压力F，最恰当的操作是：

______________________________________________________________(2分)

25. (6分) 小明看到医生在给病人输液时，手指轻弹输液管，有气泡向上运动，但他发现气泡在不同位置上升的决慢是不同的，气泡上升的速度与哪些因素有关呢？为了探究气泡运动速度与倾斜角的关系，小明使用如图所示的装置进行实验，测出玻璃管在不同倾斜角下气泡运动的速度，情况如下表：

　　　　　　　　　 液体：自来水　　 液柱长度：30cm　　 气泡长度：4.1mm

根据上述数据．请回答下列问题：

(1)当θ角为0度时，气泡运动的平均速度是　　　 cm/s

　　 (2)请根据记录的数据在图9中先描点．再用平滑的曲线画出速度随倾斜角θ的图像.

　　 (3)随θ角的减小气泡运动速度是先变　　 后变　　 　(选填“大”或“小”)；在θ角为 　　　　度时气泡运动的平均速度最大.

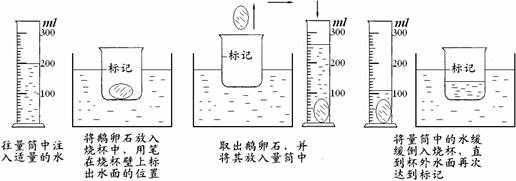

24. 桌上有烧杯(烧杯能直立漂浮在水面上)、大水槽和量筒、记号笔及足够的

水，要求用这些器材粗略测出一块小鹅卵石的密度。小刚同学根据要求，

设计出了一种测量方法，基本实验步骤如图所示。

(1)根据图示的实验步骤可知：鹅卵石的质量是________g，鹅卵石体积是

________cm³, 鹅卵石的密度为：ρ＝ _______________.

(2)本实验中测量鹅卵石质量的方法可称之为“等效替代法”，在学习初中物

理其他知识的过程中曾经用到过，请举一例:_______ ________________

__________________________(2分).

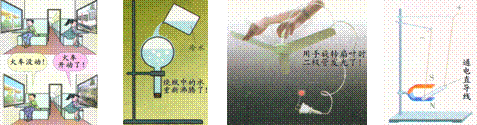

23. 请写出图中四幅课本插图所说明的物理知识：

甲　　　　　　 　乙　　　　　　　 　丙　　　　　　　 丁

甲图______________________________________________________(2分);

乙图______________________________________________________(2分);

丙图______________________________________________________(2分);

丁图______________________________________________________(2分)。

22. 根据左图所示的电路图，完成右图中实物的连接.

21. 螺线管接通电源后，可以产生如图所示的磁感线. 根据图中信息标明电源的正负极，小

磁针的N极.
