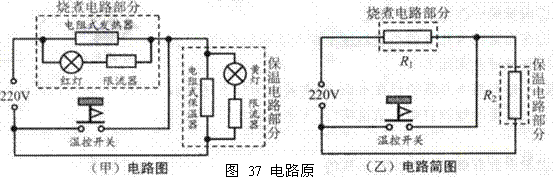

4. 如图35是电饭锅的实物图，图36(甲)是它的内部电路图，图36(乙)是电路简图它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制．煮饭时，先要按下温控开关按钮；到达设定温度(饭已煮熟)，按钮会自动弹起 (1)对照观察图36(甲)和(乙)，温控开关按钮未按下时，“烧煮电路部分”与“保温电路部分”是_串联_关系(选填“串联”或“并联”)；按下温控开关按钮．“烧煮电路部分”的电压为_220_V，“保温电路部分”将_不工作(选填“工作”或“不工作”)；温控开关按钮弹起后，电路中的电流比原来_小_(选填“大”或“小”)。 (2)当温控开关按钮按下时，电饭锅电路的总功率为1100W。求：“烧煮电路部分”的电阻R₁ (3)温控开关按钮弹起后，电饭锅电路的总功率为44W。求：①电路中的电流；②“保温电路部分”的电阻R₂ (4)已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光．请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而黄灯亮。

3. 随着生活水平的提高，家用电器在日常生活中已不可缺少。小明家所有家用电器正常工作时的总功率为2200W。其中电热水壶的铭牌如图所示，某一天小明在家里用电热水壶烧开水，电热水壶能正常工作。已知电热水壶的阻值不变。求：

(1)小明家所用熔断器的额定电流等于或稍大于多少安?

(2)这个电热水壶正常工作时的电阻为多少欧?

(3)这个电热水壶正常工作600秒所消耗的电能为多少焦?

(4)若电热水壶实际工作电压为110伏，电热水壶的实际功率多大？

　解答：(1)由　 I=P/U

　　　　　　 得 　I=2200W/220V=10A

　　　　　 所以熔断丝的额定电流应等于或稍大于10A

　　　　 (2)由R=U²/P

　　　　　　 得R=(220V)²/880W=55Ω

　　　　 (3)由 W=Pt

　　　　　 得 W=880W×600s=5.28×10⁵J

　　　　 (4) 由P=U²/R

　　　　　　 得　 P实=(110V)²/55Ω=220W

　　 答：略。

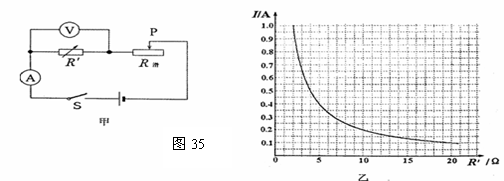

2. 小明用图35甲所示的电路，研究通过导体的电流与导体电阻的关系．电源电压恒为6V．实验过程中，他做了六次实验，每次改变电阻箱R'，的阻值后．通过调节滑动变阻器始终保持R'两端的电压不变，记下相应的电流值．根据记录的六组数据，他在方格纸上描出了电流I与电阻箱阻值R'的关系图线，如图35乙．

(1)记录第一组数据时，电阻箱R'的阻值为4Ω，此时电流表示数是多少?

(2)小明在实验过程中．控制电阻箱R'两端的电压是多大?

(3)记录第二组数据时，小明记下电流表的示数为0.4 A，此时电阻箱消耗的功率是多少?滑动变阻器接入电路中的电阻是多大?

(4)记录第四组数据时，电阻箱和滑动变阻器消耗的功率之比是多少?

答案：(1)从图线可知，当R₁’=4Ω时，I₁=0.5A，即电流表的示数为0.5A

(2)在图线上任取一组电流和电阻值，根据公式_U=IR都可求得R’两端的电压U’。如：取R’=4Ω时，I=0.5A　 　U’＝IR=4Ω×0.5A＝2V (3) 当电流表的示数为0.4 A时，从图线可知：R’=5Ω

　 电阻箱消耗的功率：P’=U’I₂=2V×0.4A=0.8W

　 滑动变阻器连入电路的电阻：R滑=U滑/I₂=(6V-2V)/0.4A=10Ω

(4)因为记录每组数据时: U’＝2V　 U_滑＝4V　 I’=I_滑

P/P滑=U’I’/U滑I滑=1：2

即：记录第四组数据时，电阻箱与滑动变阻器消耗的功率之比为1：2。

1. 有两个电路元件A和B,流过元件的电流与其两端电压的关系如图34(甲)所示．把它们串联在电路中，如图34(乙)所示．闭合开关S,这时电流表的示数为0. 4A,则电源电压和元件B的电功率分别是(　 　C 　)

　A. 2.0V　 0.8 W　　 　

B. 2.5V　　 1.0W　　

C. 4.5V　 1.0 W　　　

D. 4.5V　　 1.8W

5。 如图32所示电路，电源两端的电压一定，开关s₁闭合，s₂断开。如果使电压表和电流表的示数均增大，则下列操作一定可行的是(　 C　 )

A．滑动变阻器的滑片P 向右移

B．滑动变阻器的滑片P 向左移

C．滑动变阻器的滑片P 不动，闭合开关S₂

D．滑动变阻器的滑片P 不动，断开开关S₁

4。 图31是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则 (　 　A 　) 　　 A．向油箱里加油时，电流表示数变大　　

B．燃油消耗下降时，电流表示数变大　 C．燃油全部耗尽时，电流表将被烧坏　　

　D．油箱加油过满时，电流表将被烧坏

3. 如图30所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P由右向左移动时，三只电表V₁、V₂、A的示数变化情况(　 A　 )

A．V₁不变，V₂减小，A不变　　　

　B．V₁减小，V₂增大，A减小

C．V₁不变，V₂增大，A不变　　　

　D．V₁增大，V₂减小，A增大

1． 图28所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R₀为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将(　 A　 ) 　　 A．变大　 　　　B．变小　　

　　 C．不变　　　　 D．无法确定

　　 2．如图29所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动过程中，图中电压表和电流表的示数变化正确的是　 ( 　C 　)

　　 A.电压表示数不变，电流表示数变大

　　 B.电压表示数变小，电流表示数变大

　　 C.电压表示数不变，电流表示数变小

　　 D.电压表示数变大，电流表示数变小

4． 从欧姆定律可以导出公式。对电阻的理解．你认为正确的是( D ) A．当电压增大时，电阻也增大 B．当电流增大时，电阻减小 C．当电压为零时，电阻也为零 D．电阻由导体本身性质决定，与电流、电压无关

3.在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？(　 　C 　)

A。电流表、电压表、滑动变阻器、一个定值电阻；

B。电流表、滑动变阻器、几个定值电阻；

C。电流表、电压表、滑动变阻器、几个定值电阻；

D。电流表、电压表、几个定值电阻。
