15．(2分)根据如图8所示的小磁针指向，画出通电螺线管的N、S极和电源的正、负极

14．如图7所示，把一个质量可以忽略不计的塑料瓶中装入液体后密封，放在盛有另一种液体的容器中，瓶子静止不动，瓶内液体所受剑的重力________瓶子受剑的浮力。瓶中液体的密度容器中液体的密度。(选填“大于”、“小于”或“等于。”)

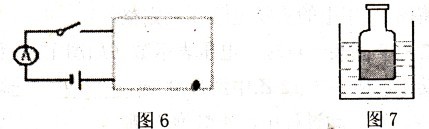

13．如图6所示，虚线框内有两个阻值分别为5Q、10Q的电阻，小明同学想了解其连接方式，于：是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0．2A。则两个电阻的连接方式是________。若要增人电流表的读数，可以采取的措施有________。

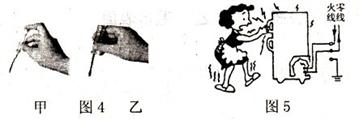

12．如图4所示，人们用试电笔辨别火线和零线的两种使用方法中，正确的是________。

要避免漫画中的人发生触电事故的有效措施是

11．在春节旅游期间，小明乘坐的汽车沿着公路匀速驶向山顶，小明看到路边的护栏向后运动，他是选择________为参照物的：在这个过程中，小明的机械能________。(选填“增大”、“减小”或“不变”)

10．夏天，把一大块冰放在玻璃杯里，过一段时间后，冰变成了水，这是________现象，同时发现，玻璃杯的外壁上出现了许多的小水珠，这是________现象。

9．夏天，小明在银杏树下纳凉，树荫是光的________现象；小明闻到了阵阵的花香，这说明发生了________现象。

8．请你回顾在教室中的一些情景，下列说法正确的是

　 A．老师能听声辨认，是因为不同人的音调不同

　 B．擦黑板时看到粉尘往空中飞舞，这是分子在运动

　 C．粉笔盒静止在讲桌上，是因为受到平衡力的作用

　 D．坐住有椅垫的椅子上舒服一些，因为这样减小了臀部所受到的压力

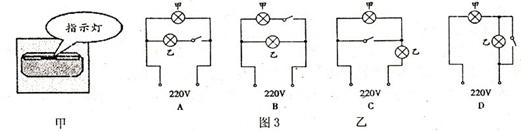

7．如图3甲所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，　 指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯(甲)和指示灯(乙)连接方式的电路图是图3乙中的

6．把标有“6V 6W”的和标有“6V 3w”的两灯串联接在6V的电源上，

　 A．两灯一样亮　 　B．灯比暗　 C．灯比亮 　　D．两灯都能正常发光
