30．(9分)图23所示是有关浮力的小实验：

(1)在薄塑料袋中装满水并扎紧．用弹簧测力计将它提起后静止．由图23(a)可知水袋所受重力的大小_____________N；将水袋慢慢浸入水的过程中(不碰容器壁)，弹簧测力计的示数会渐渐变___________，说明水袋受的浮力渐渐变_______________；当水袋全部浸没水中时(不碰容器底)，弹簧测力计的示数为_____________N，此时水袋所受浮力的大小为__________N。

(2)结合实验进行推理，说明阿基米德原理的正确性：

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

(3)该实验能否全面说明阿基米德原理？为什么？

　　 _____________________________________________________________________________

　　 _____________________________________________________________________________

29．(6分)图22(甲)是直流电动机模型(主要部件见文字说明)，图22(乙)是自制简易电动机模型．现在主要讨论图(乙)简易电动机的制作与操作问题：

(1)绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理，刮漆方法见放大图．按这种方法刮漆，目的是使线圈能够_________________，因此这一部位就相当于图(甲)中的_____________________(填某一部件的名称)．

(2)如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试?(说出两点即可)

　　 ①_____________________________；②_____________________________．

(3)通电后线圈能转动，如要改变转动方向，可采取的做法是： ①_____________________________ ；②_____________________________．

28．(7分)图21(甲)是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R₁是定值电阻。

(1)用笔画线代替导线，补充图21(乙)中实验器材的连接。要求：滑动变阻器滑片向左移动时电阻变小。

(2)当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变 ___________ 两端的电压．三次改变滑片位置，测得三组电压和电流值(见右表)，发现每次电压与电流的比值是________________的(选填“相同”或“不同”)，固此可得出电流与电压关系的初步结论：当电阻一定时，__________________________________________。

(3)要探究电流与电阻的关系，仅凭图21(乙)所示器材是不够的．你认为(除导线外)还应增加的器材是____________________．

27． (8分)本题有两小题：

(1)图18所示是“比较水和煤油吸热升温特点”的实验装置．

　 ①加热过程中，用搅棒搅动的目的是_________________；水和煤油吸热的多少是通过_______________________来反映的(选填“温度计示数”或“加热时间”)。

②关于该实验的变量控制，下列要求中不正确的是______________(填字母)

A．采用相同的加热方法(如酒精灯火焰的大小，与烧杯底的距离等)

B．烧杯中分别装入相同体积的水和煤油

C．使用相同的烧杯

(2)用压强计“探究影响液体内部压强大小的因素”；

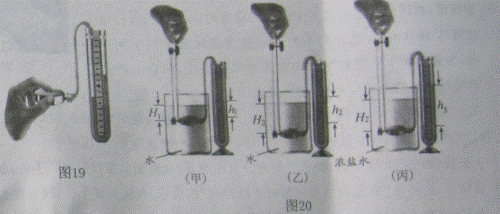

①图19所示压强计是通过U形管中液面的______________来反映被测压强大小的．使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置_________________(选填“漏气”或“不漏气”)。

②图20甲、乙、丙、表示探究过程中的三个情景．容器中的液体、金属盒插入的深度以及U形管中液面情况，都可以从图上看出．比较图_________________可知液体压强大小与深度有关；比较图______________可知液体压强大小还与液体的密度有关。

26．(8分)图7所示的装置很有创意--它将比较耗水的洗衣机和同样耗水但不太讲究水质的马桶连在一起：上部是洗衣机(有关技术参数见铭牌)，下部是马桶，中间设有贮水箱．洗衣机还设有加热功能，洗涤前先将水加热到适宜温度．可以提高洗涤效果。

(1)冲一次马桶需要5L水，若一次洗衣服用的总水量是50L，则可供马桶冲几次?

(2)求脱水时的正常工作电流

(3)某次洗衣时，首次进水量为15L，正常加熟15min水温达到设定要求。

　 　　①求首次进水的质量；

②求加热过程消耗的电能；

③若加热时电能的84%转化为水的内能，求水升高的温度．[c_水=4.2× l0³J／(kg·℃)]

25．(6分)用图6所示的滑轮组提升重物，已知物体重为200N，人用125N的拉力向下拉动绳子，5s内可使物体匀速上升2m求：

　 (1)拉力所做的功和拉力的功率；

　 (2)滑轮组的机械效率．

24．(6分)按照题目要求作图：

(1)图13中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线；

(2)图14是用螺丝坩撬图钉的示意图，画出动力F₁的力臂l₁和阻力F₂的示意图；

(3)图15是通电螺线管，箭头表示电流方向，标出它的磁极N和S。

23．图12所示的电璐，开关闭合时电流表(甲)测量的是通过__________的电流(选填“L₁”、“L₂”或“L₁和L₂”)，电流表(乙)测量的是通过__________的电流(选填“L₁”、“L₂”或“L₁和L₂”)。L₁和L₂两只灯泡是_________________关系(选填“串联”或“并联”)。

22．图11表示白炽电灯将电能转化为光能和内能的大致比例，由此可以计算出白炽电灯的发光效率为_____________， 一般节能灯的发光效率为30%，它只要有____________W的功率就可以达到60W的白炽灯的亮度。

21．图10是自动测定油箱内油量的原理图．R₂是规格为“20Ω 1A”的滑动变阻器。油量表是由量程为0-0.6A的电流表改装而成的，R₁的阻值为10Ω，电源电压为3V。当油面上升时，电路中的电阻将____________，电流将________________(均选填“增大”或“减小”)；当R₂的滑片处于最上端时，电路中的电流是___________A。
