20.新中国六十周年国庆阅兵式上的各种新武器、新装备，展示了我国人民军队的高科技成果。其中的某型号的两栖步兵战车如图20所示，战车质量为22t，履带着地总面积为4m²。(g=10N/kg,ρ_水=1.0×10³kg/m³)

(1)该战车在天安门长安街上接受检阅时，对水平地面的压强为多少？(不计战车上人的质量)

(2)该战车具有水上打击目标和运送的功能，在一次水上演习中，战车排开水的体积为23m³,则战车受到水的浮力为多大？

(3)在这次水上演习中，战车某处在受到水的压强为1.5×10⁴Pa，则该处的深度为多少？

19.有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图19所示的电路图，其中R₁=12Ω，R₂=6Ω，闭合开关后，通过R₁的电流为2A，求：

(1)R₁两端的电压；

(2)通过R₂的电流。

18.楠楠同学在资料上看到了一份材料，某大学物理系的同学再测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如下表所示：

(1)楠楠根据表中的数据，画出该小灯泡的电流跟电压变化的图像，于是设计了如图17所示的坐标图。

①请你帮楠楠在坐标图中画出该小灯泡的电流跟电压变化的图像；

②从材料或图像中可知，该小灯泡的额定电流为　　 A，正常发光时的电阻为　　　 Ω；

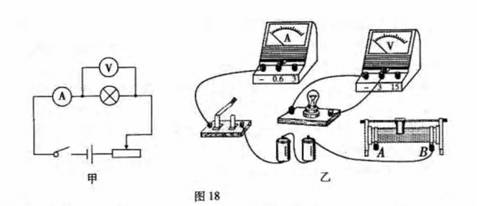

(2)楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了入股18甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0~50Ω内调节。

①　　 请你用笔画线代替导线，按照图18所示电路图，帮楠楠将图18乙中的实物电路图连接完整；

②　　 闭合开关前，滑动变阻器的滑片应移到　　　 端(选填“A或B”)；实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是　　　　　　　　　　　 。

③　　 楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

17.五一节，教物理的晓丽老师在解放碑百货店买了一个金灿灿的实心饰品，同学们特别想知道这个饰品是否是纯金的(ρ_金=19.3×10³kg/m³)。他们选用托盘天平、量筒、细线、烧杯和水等，进行了如下的实验操作：

A.把托盘天平放在水平桌面上；

B.把游码放在标尺的零刻度线处，调节横梁上的平衡螺母，使横梁在水平位置平衡；

C.将饰品用细线系好后慢慢地放入量筒中，并记下水和饰品的总体积

D.在量筒中倒入适量的水，并记下水的体积；

E.将饰品放在左盘中，在右盘中增减砝码并移动游码直至横梁在水平位置平衡。

请你帮组同学们回答下面五个问题：

(1)正确的实验操作顺序是：A、B　　　　　　　　 (余下步骤请用字母序号填出)；

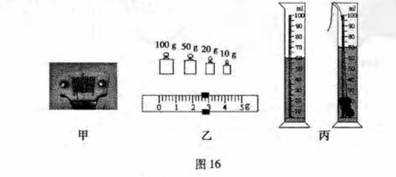

(2)在调节平衡螺母时，发现指针偏向分度盘的左侧，如图16甲所示。此时应将平衡螺母向　　 端调节(选填“左或右”)，直到指着指向分度盘的中央。

(3)用调好的天平称量饰品的质量，当天平再次平衡时，右盘中砝码的质量和游码的位置如图16乙所示，则饰品的质量是　　　　 g；用细线拴好饰品放入装有适量水的量筒中，如图16丙所示，则饰品的体积是　　　 cm³；

(4)通过计算可知饰品的密度为　　　　 　　g/cm³，由此可以确定饰品不是纯金的；

(5”适量的水”的含义是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

16.我们在学习和生活中，常常看到下面类似情形：

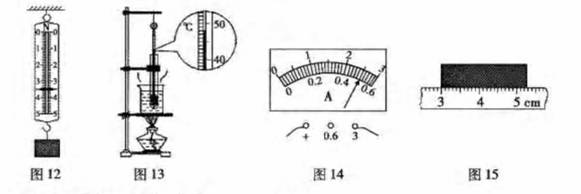

(1)图12中弹簧测力计的示数是　　　 N。

(2)图13中温度计的示数是　　　　 ℃；

(3)图14中电流表指针所指的示数为　　　　 A；

(4)图15中物体的长为　　　　　　　 cm。

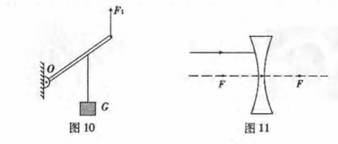

15.图10是利用杠杆吊起重物的情景，O是支点，请画出F₁的力臂，并用字母L₁表示。图11是一束平行与主光轴并射向凹凸镜的入射光线，请画出穿过透镜的折射光线。

14.同学们在理发店洗头时，常会看到理发师用电吹风给顾客吹头发的情景，如图9所示。请你从此情景中找出一个与力、热或电有关的物理现象，并指出与该物理现象对应的物理知识(不得与示例重复)。

示例：

物理现象：电吹风吹出的风使头发飘动起来；

物理知识：力可以改变物体的运动状态。

物理现象：　　　　　　　　　　　

物理知识：　　　 　　　　　　　　　

13.某品牌快速电热水壶，其铭牌上标有“220V 1500W”。在标准大气压下，将质量为1.5kg，温度为40℃的水烧开，水需要吸收的热量是　　 J。若不计热损失，电热水壶正常工作时烧开这壶水的时间是　　 S。

(水的比热容为4.2×10³J/(kg.℃))

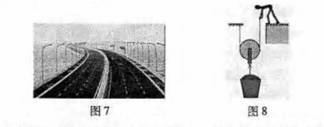

12.如图8所示，工人利用动滑轮将沙匀速向上提升2m，已知沙重184N，动滑轮重6N，桶重10N，绳重和摩擦均不计。则拉力的大小是　　　 N，此时该装置的机械效率是　　　　　 。

11.五一节，爸爸驾车带楠楠去南滨路海洋公园游玩，途经长江大桥，如图7所示。如果小车以36km/h的速度匀速通过长为450m的大桥，则过桥所需的时间为　　　　 　s。车行驶在桥中央时，爸爸问楠楠：为什么我们看到乔两边的路灯在不停地后退呢？楠楠告诉爸爸，这是因为我们选择了　　　　 为参照。
