23．如图将灯L₁“6V　 3W”和L₂“6V　 6W”串联(灯泡电阻不变)，现要使其中一盏灯长时间正常发光，则电源电压是　 ▲ 　V，电路的总功率是 ▲ 　W．

22．如图所示，工人用滑轮组将重400N的货物匀速提升1m，拉力F为250N，则绳子自由端移动的距离是　 ▲　 m，此过程有用功为　 ▲　 J，滑轮组的机械效率为　 ▲　 ．

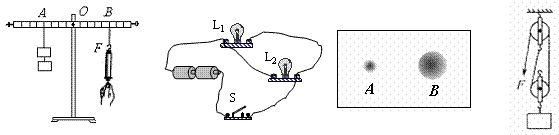

　　 第19题图 　　　　　　第20题图　　　　　 第21题图　　　　　 　　　第22题图

21．在水平地面上铺一张纸，将皮球表面涂黑，使皮球分别从不同高度处自由下落，在纸上留下黑色圆斑A、B，如图所示．球从较高处下落形成的圆斑是图中　 ▲　 (选填“A”或“B”)，由此可知重力势能大小与　 ▲　 有关．

20．如图所示，通过灯泡L₁、L₂中的电流分别为0.2A和0.3A，电源电压保持不变， L₁的电阻为15Ω，则干路电流为　 ▲　 A，电源电压是 ▲　 V, L₂的电阻为 　▲　 Ω．

19.在探究杠杆平衡条件的实验时，实验前发现杠杆左端低，右端高，为使杠杆

在水平位置平衡，应将平衡螺母向　 ▲　 (选填“左”或“右”)调节；实

验时，在A点悬挂两个总重为1N的钩码，在B点用弹簧测力计竖直向下拉(如图所示)，使杠杆在水平位置再次平衡，则拉力应为　 ▲　 N，此时杠杆属于　 ▲　 杠杆．

18．今年6月4日，中央电视台对我市焦山“瘗鹤铭”疑似残石的第四次打捞　　　　　　　　　 进行了报道，激起了小韦同学对浮力知识进一步探究的兴趣．他用弹簧测力计、烧杯进行了探究，其主要过程和测得的数据如图所示．把金属块缓慢浸入水中(水足够深)，从金属块接触水面到刚好全部浸没, 弹簧测力计的示数变　 ▲　 , 金属块全部浸没后,所受的浮力是　 ▲ N, 金属块浸没后随深度增加, 所受水的压强变　 ▲　 ．

17．“海宝”是2010年上海世博会的吉祥物，其形象如图所示．在点缀街头的各种“海宝”中，有一座 “海宝”(材质均匀、实心)的质量为1.0×10³kg，体积为2m³，与水平地面的接触面积为1m² (g=10N/kg) ．则“海宝”的密度是 ▲ kg/m³；“海宝”对地面的压强是　 ▲ 　Pa．

16．小章同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像重合，如图所示．在此实验中：选取两段完全相同的蜡烛是为了比较像与物的　 ▲　关系；移去蜡烛B，并在其位置上放一光屏，则光屏上　 ▲　接收到蜡烛A烛焰的像(选填“能”或“不能”)；小章将蜡烛逐渐远离玻璃板时，蜡烛所成像的大小　 ▲　(选填“变大”、“变小”或“不变”)．

15．如图巨型运载火箭将“神舟六号”飞船平地托起，直冲云天．火箭上升时，燃料燃烧释放的化学能转化为飞船的　 ▲ 　能；载人飞船与运载火箭成功分离前，飞船相对于火箭是　 ▲(选填“静止”或“运动”)的；在飞船中，宇航员是通过　 ▲ (选填“电磁波”或“超声波”)与地面联系的．

14．今年我国西南地区遭遇严重干旱，为减缓旱情某部空军出动飞机在云层中播撒干冰(固体二氧化碳)实施人工降雨，靠干冰的　 ▲　 吸收大量的热，使云中水滴增大，冰晶增多，形成降雨，其中冰晶在下落过程中 　▲　 　成水(以上两空填物态变化名称)．
