2．2010年5月28日，创造世界过江隧道之最、攻克多项世界级技术难题的南京长江隧

道建成通车，隧道全长约5860m，某汽车以20m/s的速度通过该隧道时，大约需要时间

　　 　　　　s，车内驾驶员看到隧道两旁的照明灯向后运动，这是以　　 　　　为参照物的。

1．实验室里测量质量的仪器是　　 　　　，测量液体体积的仪器是　　 　　　。

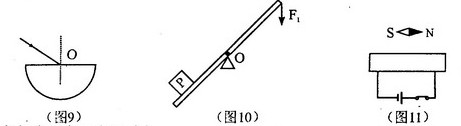

19.受通电螺线管产生磁场的作用，小磁针静止时处于如图11所示的状态，请画出螺线管导线的绕向。

18.如图10，在外力F₁作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F₂对支点O的力臂L₂.

17.如图9为一半球形玻璃砖，请画出光线从O点(球心)射入玻璃砖到射出玻璃砖的完整光路图。

16.(2分)我国自1984年4月8日发射第一颗地球同步卫星以来，已经陆续发射了多颗这类通信卫星，同步卫星虽然绕地心运动，介是地球上的人却觉得在空中静止不动，则同步卫星绕地心转动一周需要　　　小时。(24)

15.(4分)如图8所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为I_甲︰I_乙＝2︰3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数U_甲︰U_乙＝　　。(3︰1)

14.(4分)磁场具有能量，磁场中单位体积所具有的能量叫磁能量密度，其值为B²/2u，式中B是描述磁场强弱的物理量，u为常数，为了近似地测量条形磁铁端面附近的B，王华用一根端面面积为A的条形磁铁吸住相同面积的铁片P，再用力将铁片拉开微小的距离

⊿L，并测出拉力的值为F，如图7所示。因为F所做的功等于⊿L间隙中磁场的能量，则B＝　　　。()

13．(4分)“地球一小时”活动由世界自然基金会于2007年发起，号召人们每年三月的最后一个周六晚上自愿关灯一小时，倡导节能减排活动，以共同应对全球气候变化。假设十堰城区有5万个家庭响应号召，且每个家庭照明平均功率为60W，那么在今年3月27日晚上关灯一小时，可节约　　　　KWh的电能，相当于　　　kg热值为3.0×10⁷J/kg的标准煤完全燃烧所放出的热量。(3000；360)

12.(2分)如图6所示，用滑轮组将600N的生物匀速提升，如果拉力为400N，则此滑轮组的机械效率为　　　　。(75%)
