4．(18分)

　 (1)以下四个中学学生实验中都要用到小球或者重锤，实验中必需测定小球或重锤质量的是　　　　　　 。(选填下面正确选项前的代号字母)

　　　　 A．验证机械能守恒定律　　　　　　　　　　　　 B．用单摆测定重力加速度

　　　　　　　　　 C．验证动量守恒定律　　　　　　　　　　　　　　　 D．研究平抛物体的运动

　 (2)一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图7所示。

　　　　 电源E₁：电动势为8.0V，内阻不计；

　 　　　　 电源E₂：电动势为12.0V，内阻不计；

　　　　 电压表V：量程为0-10V，内阻约为10kΩ

　　　　 电流表A₁：量程为0-3A，内阻约为0.1Ω;

　　　　 电流表A₂：量程为0-300mA，内阻约为1Ω；

　　　　 滑动变阻器R：最大阻值10Ω，额定电流1.0A；

　　　　 开关S，导线若干。　　　　　　　　　　　　　　　　　　

　 　　　①依照实验电路图将图8中的实物图连接成实验电路。

　　　　 ②实验中电源应该选用　　　　 ；电流表应该选用　　　　　 。

　　　　 ③实验测出的数据如下表所示，依照这些数据在图9所示的坐标纸中描绘出该小灯泡的伏安特性曲线。w.w.^w.k.s.5*

　　　　　　　　　 图8　　　　　　　　　　　　　　　　　　 图9

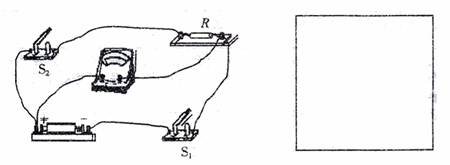

3．(18分)下图是用来测量未知电阻R_x的实验电路的实物连线示意图，图中R_x是待测电阻，阻值约为几kΩ；E是电池阻，电动势6V，内阻不计；V是电压表，量程3V，内阻r=3000Ω；R是电阻箱，阻值范围0-9999Ω；R₁是滑动变阻器，S₁和S₂是单刀单掷开关。

　　　　 主要的实验步骤如下：w.w.^w.k.s.5*

　　　　 ①连好电路后，合上开关S₁和S₂，调节滑动变阻器的滑片，使得电压表的示数为3.0V。

　　　　 ②合上开关S₁，断开开关S₂，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使得电压表的示数为1.5V。

　　　　 ③读出电阻箱的阻值，并计算求得未知电阻R_x的大小。w.w.^w.k.s.5*

　　　　 ④实验后整理仪器。

　 (1)根据实物连线示意图，在虚线框内画出实验的电路图，图中标注元件的符号应与

　 　 　　　　　 实物连线图相符。

　 (2)可供选择的滑动变阻器有：

　　　　　　　　　 滑动变阻器A；最大阻值100Ω，额定电流0.5A

　　　　　　　　　 滑动变阻器B；最大阻值20Ω，额定电流1.5A

　　　　　　　　　 为了使实验测量值尽可能地准确，实验应选用的滑动变阻器是　　　　　　　　 。

　 (3)电阻箱的旋钮位置如图所示，它的阻值是　　　　　　　　　　　　 。

　 (4)未知电阻R_x=　　　　　　　　　　　　 。(2倍有效数字)

(5)测量值与真实值相比较，测量值比真实值　　 　　　　　　　　　　。(填“偏大”、“相等”或“偏小”)w.w.^w.k.s.5*

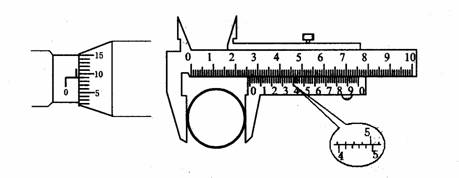

2．(18分)(1)用螺旋测微器测量一根电阻丝的直径，测量结果如图，其读数为　　　　　 .

mm。用游标为50分度的卡尺测量一工件的直径，测量结果如图所示，此工件的直径为　　　　　 　　　　　cm。w.w.^w.k.s.5*

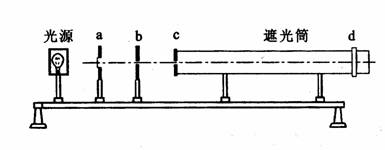

　　 (2)如图所示，在“用双缝干涉测光的波长”的实验中，光具座上放置的光学元件有光源、遮光筒和其它元件，其中a、b、c、d各装置的名称依次是下列四个选项中的

　　　　　　　 　　　　　　　　　　。对于某种单色光，为增加相邻亮纹(或暗纹)间的距离，可采取的方法是　　　　　　　　　　　　　　　　　　　　　　　　 。

　　　　 A．a单缝b滤光片c双缝d光屏　　　　　　　　　 B．a单缝b双缝c滤光片d光屏

　　　　 C．a滤光片b单缝c双缝d光屏　　　　　　　　　 D．a滤光片b双缝c单缝d光屏w.w.^w.k.s.5*

　 (3)现用伏安法较准确的测一个阻值约为30KΩ的电阻，可供选用的实验仪器有(　　 )

　　　　　　　　　 A．电源(电动势3V，内阻0.5Ω)　

B．电源(电动势16V，内阻2Ω

　　　　　　　　　 C．电流表(量程0-1mA，内阻250Ω)

D．电流表(量程0-500μA，内阻500Ω)

　　　　　　　　　 E．电压表(量程0-3V，内阻10KΩ)　　　　　　　　　　　　　　　　　　

F．电压表(量程0-15V，内阻50KΩ)w.w.^w.k.s.5*

　　　　　　　　　 G．滑动变阻器(阻值0-200Ω)　　 H．开关和导线若干

　　　　　　　　　 ①实验电路应选取的仪器是　　　　　　　　　　　　　 (用字母表示)；

　　　　　　　　　 ②在下面方框图中画出实验电路图。

1．(8分)甲、乙两位同学在一次应用伏安法测量电阻R_x的实验中进行了如下操作：

第一步用万用表粗测电阻R_x的阻值，第二步用伏安法测量电阻R_x的阻值。

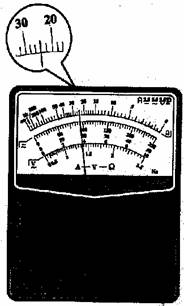

(1)第一步中万用表的旋钮位置及指针偏转情况如图一所示，其示数是　　　　　　 Ω。

　 (2)第二步中甲、乙两位同学用以下器材测量

　 电阻R_x的阻值，他们各自设计的实验电路

　 图如图二所示。

　 电源(电动势6V，内阻为0.5Ω)；

　 电压表(0-3V，内阻约为3kΩ)；

　 电流表(0-10mA，内阻约为30Ω)；

　 滑动变阻器(阻值0-10Ω，额定电流2A)；

　 电键和导线若干。

　 你认为按　　　　　　　 同学的实验方案进

行测量比较准确。

　　　　　　　　　 图一　　　　　　　　　　　　　　　　 图二

　 (3)请你用笔画线代替导线，在图三中按照第(2)问你所选择的电路连接实验电路。

图三

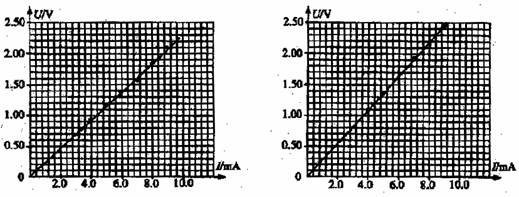

(4)甲、乙两位同学各自用自己的设计的电路进行了测量，并分别利用实验中记录的6

　 组数据画出U-I图线，如图四所示。请根据你所选择的方案由图线算出被测电阻

　　 的阴值R_x=　　　　　　　　　 Ω。w.w.^w.k.s.5*

　　　　　　　　　　 甲　　　　　　　　 图四　　　　　　　　　 乙

4．(17分)

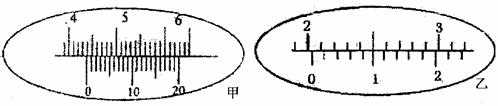

　 (1)(4分)用游标为20分度(测量值可准确到0.05mm)的游标尺测定一个圆筒的深度时，卡尺上部分刻度的示数如图甲所示；用游标为50分度(测量值可准确到0.02mm)的卡尺测试该圆筒的外径时，卡尺上部分刻度的示数如图乙所示，分别读出它们的示数。图甲(游标为20分度)的读数是　　　　　　 　；图乙(游标为50分度)读数是　　　　　 　。w.w.^w.k.s.5*

　 (2)某待测电阻R_x的阻值在80Ω~100Ω之间，现要测量其电阻的阻值，实验室提供如下器材：

　　　　　　　　 A．电流表A₁(量程30mA、内阻r₁=10Ω)

　　　　　　　　　 B．电流表A₂(量程150mA、内阻r₂约为30Ω)

　　　　　　　　　 C．电流表A₃(量程 0.6A、内阻r₁约为0.2Ω)

　　　　　　　　　 D．电压表(量程15V、内阻约为20KΩ)

　　　　　　　　　 E．定值电阻R₀=20Ωw.w.^w.k.s.5*

　　　　　　　　　 F．滑动变阻器R，最大阻值约为10Ω

　　　　　　　　　 G．电源E(电动势4V)

　　　　　　　　　 H．开关S、导线若干

　　　　　　　　　 ①(2分)在上述提供的器材中，要完成此试验，应选用　　　　 　(填字母代号)

　　　　　　　　　 ②(5分)测量要求电压表读数不得小于其量程的，

请你在虚线框内画出测量电阻R_x的一种实验电路

原理图(图中元件用题干中相应的英文字母标注)

　　　　　　　　　 ③(6分)用已知量和测量的量表示R_x的表达式

R_x=　　　　　 　.说明式中各字母所表示的物理量：

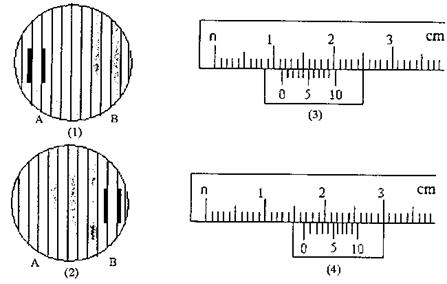

　 5．(17分)(1)某同学在做“用双缝干涉测光的波长”实验时，第一次分划板中心刻度线对齐A条纹中心时如图(1)，游标卡尺的示数如图(3)所示，第二次分划中心刻度线对齐B条纹中心线时如图(2)，游标卡尺的读数如图(4)所示，已知双缝间距为0.5mm，从双缝到屏的距离为1m，则图(3)中游标卡尺的示数为　　　　 mm。图(4)游标卡尺的示数为　　　　　 mm。所测光波的波长为　　　　　 m(保留两位有效数字)

　 (2)实验室有以下电学实验器材：w.w.^w.k.s.5*

　　　　 电压表V(量程3V，内阻约3 kΩ)，

　　　　 电流表A(量程30mA，内阻约几十欧)，

　　　　 定值电阻R₁(1.0kΩ)，

滑动变阻器R₂(0-1000Ω)，

滑动变阻器R₃(0-10Ω)，

直流电源E(约6V，内阻不计)，两只开关S₁和S₂，导线若干。

请你选择上述某些实验器材，设计一种较精确测量电压表V的内阻R_V的实验方案。

①在答题卷对应的方框中画出实验电路原理图。(标明各元件的字母代号)

②简述实验的主要步骤，并说明直接测得量的符号表示。w.w.^w.k.s.5*

③用已知量和直接测得量表示的电压表V内阻的表达式为R_V=　　　　　　　 。

3．(17分)(1)在利用重物做自由落体运动来“验证机械能守恒定律”的　 w.w.^w.k.s.5*

实验中，打点计时器接在电压为6V、频率为50Hz的交流

电源上。实验操作正确，得到一条理想的纸带，数据如右

图所示，单位是cm。O、A之间有几个计数点未画出。

①打点计时器打下计数点B时，物体的速度v_B=　 　　m/s。

　　　　 ②从计数点A到B的过程中，重物的重力势能的减少量为Δ　

　　　　 E_P，动能的增加量为ΔE_K，则实验数据显示ΔE_P 　　　ΔE_K

(填写“略大于”、“略小

　　　　 于”或“等于”)。

　 (2)①在用电压表、电流表测量两节串联干电池的总电动势和

内电阻实验时，采用了如图所示的实物连接图，请指出在w.w.^w.k.s.5*

接线中错误的和不规范的地方：

　 (i)　　　　　　　　　　　　　　　　　　　　　　　 ；

　 (ii)　　　　　　　　　　　　　　　　　　 　　　　　。

　　　　 ②另有一位学生实物连接图正确，也能正确读数，由于忙乱仅

　　　　 在稿纸上记录了相应电流表的示数而未填入表格中。则由下表

　　　　 可知，该同学电压表读数为2.50V及 1.80V时对应的电流强度w.w.^w.k.s.5*

实验次数 物理量	1	2	3	4	5	6
电流表读数I/A
电压表读数U/V	2.70	2.50	2.30	2.00	1.80	1.62

1．(18分) 　 (1)(6分)如图1-1所示为一只电容式传

感器部分构件的示意图。当动片(实线图)和定片

(虚线图)之间正对扇形区的圆心角的角度θ发生

变化时，电容C便发生变化，于是通过测量电容C

的变化情况就可以知道θ的变化情况。那么，在图

1-2中，能正确反映C和θ间函数关系的是

　 　　　　　　 　。

　 　 (2)(6分)如图2-1所示为测量电阻的电路，R_x为待测电阻，R为阻值可读可调的电阻箱，R′为适当的保护电阻，阻值未知，电源E的电动势未知，S为单刀双掷开关，A为电流表，请完成以下实验要求：

　　　　 a. 按图2-1所示的电路，在

图2-2中的实物图上连线。

b. 测量R_x的步骤为：①将S向

a端闭合，电流表的读数为I；

②将S向b端闭合，适当调节

电阻箱R使得电流表读数仍为I，

并记下此时R的读数，其值为R₀.

那么，在本实验中R_x的测量值为　　　　　 　。

　 (3)(6分)如图3-1所示的暗箱有A、B、C、D共4个接线柱，V₁、V₂是两个分别连接在B、C和D、A接线柱上的理想电压表，S为连接在C、D接线柱上的开关。现有两节完全相同的普通干电池(电动势和内阻均相同)以及R₁=3Ω，R₂=2Ω的电阻各一只，还有供连接用的导线若干。某实验小组选用这些组件相互串联装入暗箱中，实验发现：w.w.^w.k.s.5*

　 (1)当开关S接通时，V₁读数为2.50V，w.w.^w.k.s.5*

V₂读数为1.50V；

　 　 (2)开关S断开时，V₁的读数是3.00V，V₂的

读数是0.00V.求：

　　　　 a. 请在右图中直接画出暗箱内的连线图；

b. 每节干电池的内阻r大小是　　　　　 　。

　 2．(1)在“验证碰撞中的动量守恒”的实验中，让质量为m₁的小球从斜槽轨道上某处自由滚下，与静止在轨道末端的质量为m₂的小球发生对心碰撞，如图所示，某位同学认为实验中必须遵守如下事项：

　　　　 A．斜槽轨道必须是光滑的w.w.^w.k.s.5*

　　　　 B．轨道末在必须水平w.w.^w.k.s.5*

　　　　 C．m₁必须大于m₂

　　　　 D．入射小球m₁每次必须从同一高度由静止释放

　　　　 E．实验中必须测量桌面离地面的高度

　　　　 你认为其中正确的是　　　　　　 　　　　。(填入相应的字母)w.w.^w.k.s.5*

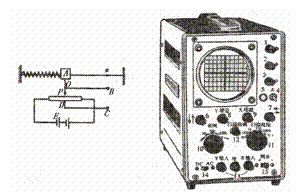

　 (2)某同学在科技活动中，设计一个实验装置来研究弹簧振子的运动规律，其结构如图所示。当滑真A在光滑的水平杆上作简谐振动时，滑块A发生位移并带动滑片P在光滑的电阻丝上运动，从而在BC间输出电压信号，成为示波器的信息源。已知A的质量为m，弹簧劲度系数为k，自然长度为L₀，电源电动势E，内阻不计，光滑电阻丝的总长度为L，电阻分布均匀，D时电阻丝的中点，系统静止时滑片P在D点，当滑块A作简谐运动时带动P在电阻丝上运动，请回答下列问题：

　　　　 ①当滑块A作简谐运动带动滑片P在光滑电阻丝上运动时，则在B、C间得到的电压与滑块A相对于平衡位置位移x的关系式　　　　　　　　　　　 ；②为了研究弹簧振子的运动规律，可以用示波器观察在B、C间得到的电压信号的变化规律，请用线将B、C两点正确连接到示波器相应的接线柱上，这时“衰减”，旋钮不能置于　　　 档，“扫描范围”不能置于　　　　 档，若波形水平方向的幅度过小或过大，应该用　　　　

　　　　 旋钮进行调整，若信号过于偏于屏幕下方或上方，应该用　　　　　 　　　旋钮进行调整。(填旋钮序号)w.w.^w.k.s.5*

4．(18分)

　 (1)在“用油膜法估测分子的大小”的实验中，取一滴油酸酒精溶液(其中含有油酸的体积为V)，将其滴入水中，在水面上充分散开后形成的油酸薄膜面积为S。则油酸分子的直径为d=　　　　　 。w.w.^w.k.s.5*

　 　 (2)要把电流表改装成电压表，实验室内备有以下器材①电流表A(量程0-100A，内阻几百欧)，②标准电压表　　 (量程0-5V)，③电阻箱(0-9 999.9Ω)，④电阻箱(0-99 999.9Ω)，⑤滑动变阻器(0-50Ω，额定电流1.5A)，⑥电源(电动势6V，无内阻)，⑦电源(电动势12V，无内阻)，⑧开关两支，导线若干。

　 (a)改装之前要用半偏法测电流表的内电阻，实验电路如图所示。为了得到较高的精确度，请从以上给出的器材中选择：可变电阻R₁应选　　　　　 ，可变电阻R₂应选

　　　　　　　　　 　　　 ，电源应选　　　　 (填器材前的序号)。

　 (b)某同学要对自己改装的一个量程为5V的电压表V跟标准电压表　　 进行核对。先按如图1所示接好电路，移动变阻器R上的滑动触头，到V达到满刻度值5V时，

　 　 　　　　　 　　 示数为4.5V。再按如图2所示电路将待核对电压表V串联一个标准电阻R₀，R₀的大小为3.0kΩ。重新移动变阻器R的滑动触头，当待核对电压表V的指针又偏转到满刻度值时，　 示数为4.8V。该同学在改装电压表时实际接入的电阻与应接入的电阻的差值是　　　　　　 Ωw.w.^w.k.s.5*

　 5．(20分)I、图(a)是运用运动传感器测定小车A刹车时加

速度大小的实验中的简易装置图。

　 (1)若信号发射器B向被测物体发出短暂的超声波脉冲

　　　　 被运动的物体反射后又被信号发射器接收到，从而

可以测量物体运动的一些物理量。下列说法正确的

是　　　　　 。w.w.^w.k.s.5*

A．超声波是一种电磁波　 B．超声波是一种机构波

　 (2)这组传感器直接测量的物理量是　　　　　　　　 。

　 (3)图(b)是通过传感器、数据采集器，再经计算机处

理所绘制的小车运动速度与时间关系的v-t图线，

根据图线中的数据可求出小车的加速度的大小

a=　　　　 m/s².

　　　　 II、(10分)某同学为了测电流表A₁的内阻r₁的精确值，有如下器材：

　 (1)要求电流表A₁的示数从零开始变化，且能多测几组数据，尽可能的减少误差。在

　 虚线框内画出测量用的电路图，并在图中标出所用仪器的代号。w.w.^w.k.s.5*

　 (2)若选测量数据中的一组来计算电流表A₁的内阻r₁，则所用电流表A₁的内阻r₁表达

式为r₁=　　　　　　　　　　　　　　　　 ；式中各符号的意义是　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　 。

3．(17分)(1)做匀变速运动的一个物体拖着纸带通过打点计时器，下图所示为打点计时器打出的一段纸带，A、B、C、D、E为按时间顺序打出的一系列实验点，已知打点计时器的打点周期为T，AB=a，DE=b，则物体的加速度为：　　　　　 ，打纸带上的C点时纸带的速度为：　　　　　　 。w.w.^w.k.s.5*

　 　 (2)一同学用右图所示电路测量一段电阻丝的电阻R_x，其

　　　　 　　 实验步骤如下：w.w.^w.k.s.5*

　　　　 a．先将单刀双掷开关S₂置于位置1，然后闭合S₁，调

　　　　　 节可变电阻R₁和R₂，使电压表和电流表有一个较大

　　　　 　　　 的读数U₁和I₁(不超过量程)。

　　　　 　　 b．仅将单刀双掷开关S₂由位置1调到位置2，然后读

　　　　　 出电压表和电流表的读数U₂和I₂

　　　　 用上述测量示数表示待测电阻的计算公式为：R_X=　　　　 ，用上述电路测量R_x能否消除由于电流表内阻而造成的误差　　　　 (填能或不能)，并说明理由：　　　　　　

　　 　　　　　　　　　　　　　　　。

1．(18分)

　 (1)在下列实验中，操作正确的是　　　　　 　.

　　　　 A．在“用油膜法估测分子的大小”实验时，先往浅盘里倒入水，再用注射器或滴管将配制好的酒精油酸液滴在水面上滴一滴，然后将油膜的形状用彩笔画在玻璃板上

B．在使用多用表测电阻时，开始对欧姆挡进行调零，换挡后不需要再次重新调零

C．在做“单摆测定重力加速度”的实验中，应将摆球拉开一个小于10°的角，将其由静止开始释放，并同时开始计时

D．在做“碰撞中的动量守恒”实验中，确定小球落点的方法是：用尽可能小的圆把重复多次实验得到所有的小球落点都圈在里面，圆心就是最后测量时用到的小球落点

　 (2)测量一节电池的内电阻，提供的实验器材有：

待测电池(内阻约为几欧)；电压表(电压表内阻远大于电池的内电阻，其量程大于电 池的电动势，表盘上刻度清晰，但数字不清)；定值电阻R₁(10Ω)；定值电阻R₂(10kΩ)；两个开关和若干导线.

①电路连接如图所示，请在下边方框内画出实验电路原理图.

②实验中只需要用一个定值电阻，则应选用　　　　 　(填定值电阻的代号).

③实验中始终闭合S₁，当开关S₂处于断开和闭合两种不同状态时，电压表指针偏转格数分别为n₁、n₂，则计算电池内电阻的表达式是r=　　　　 　(用n₁、n₂、R表示).

　 　 2．(共17分)(1)(5分)如图所示，用螺旋测微器测小球的直径，示数为　　　　　　　 mm.

　 (2)(12分)测量一只量程已知的电压表内阻，所备器材如下：

　　　　 A．待测电压表V(量程3V，内阻未知)w.w.^w.k.s.5*

　　　　 B．电流表A(量程3A，内阻0.01)

　　　　 C．定植电阻R₀(阻值2，额定电流50

　　　　 D．电池组E(电动势略小于3V，内阻不计)

　　　　 E．多用电表

　 　　　　 F．开关S₁、S₂，导线若干w.w.^w.k.s.5*

　　　　 有一同学利用上面所给器材，进行如下实

　　　　 验操作：

　 　　　　 ①首先，用多用表进行粗测：多用电表电阻挡有4个倍率， 分别是、、、该同 学选择倍率，用正确的操作方法测量，发现指针偏角太小(相对左端)，为了较准确得进行测量，重新选用倍率。若这时刻度盘上的指针位置如图甲所示，那么测量结果是　　　　　　　　　　　　　　

②为了更精确的地测出此电压表内阻，该同学设计了

如图乙所示 的A、B实验电路。你认为其中较合理

的电路图是　　　　　　　 ，其理由是　　　　　　　　

③用你所选择的电路进行实验时，请简述实验步骤　　　　　　　　　　　　　　　　　　

并用上述所测各量的符号表示电压表内阻=　　　　　　　　　　　　　　　　

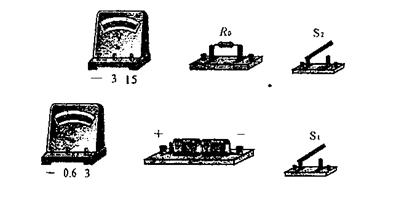

④在图丙中，根据你选择的电路图把实物连接好。w.w.^w.k.s.5*
