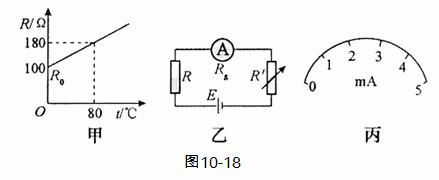

251. 山东省潍坊市2010届高三上学期阶段性测试 今年暑假开学之后甲型H1N1在全国各地大量爆发，山东半岛也出现较多的病例.为了做好防范，需要购买大量的体温表，市场体温表出现供货不足的情况，某同学想到自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R随温度t变化的图线， 如图10-18甲所示.该同学进行了如下设计：将一电动势E=1.5V(内阻不计)的电源、量程5mA内阻R_g=100Ω的电流表及电阻箱R′，及用该电阻作测温探头的电阻R,串成如图10-18乙所示的电路，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”.

①电流刻度较小处对应的温度刻度　　　　　 ；(填“较高”或“较低”)

②若电阻箱阻值R′=70Ω，图10-18丙中5mA刻度处对应的温度数值为 　　　　℃.

答案：(1)①由闭合电路欧姆定律,可见电流越小电阻越大，而电阻越大温度则越高，即电流刻度较小处对应的温度刻度应该较大

②若电阻箱阻值R′=70Ω时，带入得热敏电阻的阻值为130，结合图甲可知此时对应的温度数值为30℃.

250.上海市格致中学2010届高三上学期第二次统测为了节能和环保，一些公共场所使用光控开关控制照明系统。光控开头可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为Lx)。某光敏电阻Rp在不同照度下的阻值如下表：

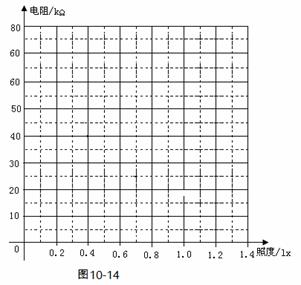

①　　　　　　　　　　　 根据表中数据，请在给定的坐标系(见答题卡)中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点。

②如图10-14所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统，请利用下列器材设计一个简单电路。给1、2两端提供电压，要求当天色渐暗照度降低至1.0(Lx)时启动照明系统，在虚线框内完成电路原理图。

(不考虑控制开关对所设计电路的影响)

提供的器材如下：

光敏电阻Rp，

电源E(电动势3V，内阻不计)；

定值电阻：R₁=10kΩ，R₂=20kΩ，R₃=40kΩ(限选其中之一并在图中标出)

开关S及导线若干。

答案：

特点：光敏电阻的阻值随光照强度的增大非线性减小

②电路原理图如图10-17所示。

249.山西省山大附中2010届高三12月月考下图是用一个逻辑电路、电键S、安装在室外的光敏电阻R₀、定值电阻R₁和滑动变阻器R₂组成的报警系统控制电路。该控制系统的功能是：工作日的晚上(光线较暗)，报警系统自动开始工作；非工作日只要合上电键S，报警系统24小时都能工作(报警系统工作时，逻辑电路输出端为高电位)。

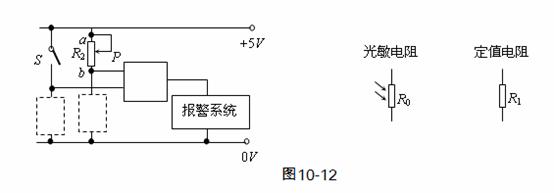

在两个虚线框内分别画上光敏电阻或定值电阻，并在实线框内标上门电路的符号，该门电路是________门电路。

答案： 或

高频考点五十四　 电路设计实验

248．浙江省金华一中2010届高三12月联考如图9-17所示，一竖直固定且光滑绝缘的直圆筒底部放置一可视为点电荷的场源电荷A，其电荷量Q=+4×10^-3C，场源电荷A形成的电场中各点的电势表达式为，其中为静电力恒量，为空间某点到场源电荷A的距离。现有一个质量为kg的带正电的小球B，它与A球间的距离为m，此时小球B处于平衡状态，且小球B在场源电荷A形成的电场中具有的电势能的表达式为，其中为与之间的距离。另一质量为的不带电绝缘小球C从距离B的上方H=0.8m处自由下落，落在小球B上立刻与小球B粘在一起以2m/s的速度向下运动，它们到达最低点后又向上运动，向上运动到达的最高点为P。(取g=10m/s²，k=9×10⁹N·m²/C²)，求

(1)小球C与小球B碰撞前的速度的大小？小球B的带电量为多少？

(2)小球C与小球B一起向下运动的过程中，最大速度为多少？

解析：(1)小球C自由下落H距离的速度：4m/s　　　　　　 2分

小球B在碰撞前处于平衡状态，对B球由平衡条件知：　　　　 1分

代入数据得：C　　　　　　　　　　　　　　　　　　　　　　 1分

(2)设当B合C向下运动的速度最大时，与A相距x，对B和C整体，由平衡条件得：

　　　　　　　　　　　　 2分

代入数据得：　　　　　　　 1分

由能量守恒得：　　　　 2分

代入数据得m/s　　　　　　　　　　　　　　　　　　　　　　 1分

高频考点五十三　 逻辑电路

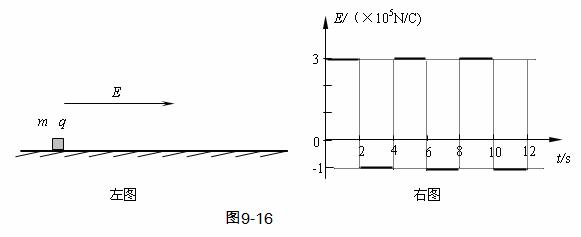

247．湖南省长沙市一中2010届高三第五次月考如9-16左图，在真空中足够大的绝缘水平地面上，一个质量为m=0.2kg，带电量为的小物块处于静止状态，小物块与地面间的动摩擦因数。从t=0时刻开始，空间加上一个如9-16右图所示的场强大小和方向呈周期性变化的电场，(取水平向右的方向为正方向，取10m/s²。)求：

(1)23秒内小物块的位移大小；

(2)23秒内电场力对小物块所做的功。

解析：(1)0-2s内物块加速度

位移

2s末的速度为

2-4s内物块加速度

位移

4s末的速度为

因此小物块做周期为4s的加速和减速运动，第22s末的速度也为，第23s末的速度　 ()

所求位移为

(2)23秒内，设电场力对小物块所做的功为W，由动能定理：

求得

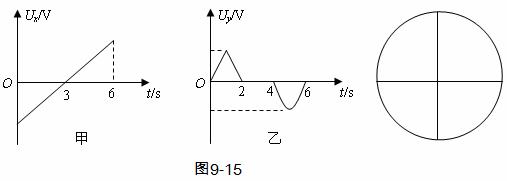

246．河南省豫南九校2010届高三上学期第三次联考示波管的结构中有两对互相垂直的偏转电极XX′和YY′，若在XX′上加上如图9-15甲所示的扫描电压，在YY′上加如图9-15乙所示的信号电压，画出在示波管荧光屏上看到的图形(定性画出即可)。

[答案]

高频考点五十二　 带电粒子在电场中的运动

245．(重庆市西南师大附中2010届高三下学期3月月考试题)　 在《验证机械能守恒定律》的实验中，已知重锤的质量为，使用的交流电的频率为。重锤从高处由静止开始下落，重锤上拖着的纸带通过打点计时器打出一系列的点，对纸带上的点进行测量并通过计算，就可以验证机械能守恒定律。

①如图所示，选取纸带上打出的连续五个点A、B、C、D、E，测出A点距起始点O的距离为s₀，点A、C间的距离为s_l，点C、E间的距离为s₂，用以上给出的已知量写出C点速度的表达式为　　　　　 ，打点计时器在打O点到C点的这段时间内，重锤的重力势能的减少量为　　　　　 ，动能的增加量为　　　　　　 。

②某同学上交的实验报告显示，重锤增加的动能略大于重锤减小的重力势能，则出现这一问题的原因可能是　　　　　　　 。(填字母)

A．重锤的质量测量错误

B．该同学实验操作时先释放纸带，后接通电源

C．重锤下落时受到的阻力过大

答案：(1) ①　　 　　　　②B

高频考点五十一 示波器 示波管

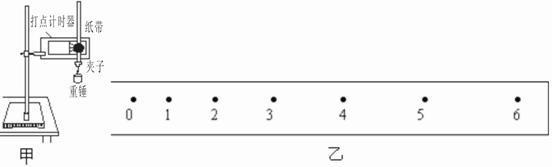

244．(1)(贵阳六中第一次模拟测试)某同学用如图甲所示装置做“验证机械能守恒定律”的实验。图乙为实验中得到的一条纸带，在纸带上用0、1、2、3、4、5、6……标出计数点。

①实验时，松开纸带与闭合电源开关的合理顺序是___　　　　　　　　　　　　　 _。

②规定打点1时重力势能为0，要计算出打点4时重物的机械能，在纸带上必须测出　　 　　。

③该同学根据测出的数据准确地计算出各计数点时重物的机械能，发现打后一个点时机械能都比打前一个点时机械能小，其原因可能是　　　　　　 　(只要求说出一种原因)。

④若在数据处理时所用的重力加速度比本地的重力加速度偏大，不考虑其它因素产生的误差，将使打后一个点时机械能都比打前一个点时机械能　　　　 。

答案．(1)(8分)①先闭合电源后开关松开纸带(2分)

②1、4两点之间的距离和3、5两点之间的距离(2分)

③实验中存在阻力(2分)

④大(2分)

243．(山西省太原市2010届高三物理基础知识测试试题))小明同学设计了一个实验来探究“自行车的初速度与其克服阻力做功”的关系．实验的主要步骤如下：

①找一段平直的路面，并在路面上画一道起点线；

②骑上自行车用较快速度驶过起点线时，从车把手处释放一团很容易辨别的橡皮泥；

③车驶过起点线后就不再蹬自行车脚蹬，让车依靠惯性沿直线继续前进；

④待车停下，记录自行车停下时的位置；

⑤用卷尺量出起点线到橡皮泥落地点间的距离s，起点线到终点的距离L及车把手处离地高度，已知自行车在行驶中所受的阻力为并保持恒定．

(1)自行车经过起点线时的速度v=　 　　　　；(用已知量和测得量表示)

(2)自行车经过起点线后克服阻力做功W=　　　　　　　 ；(用已知量和测得量表示)

(3)多次改变自行车经过起点线时的速度，重复上述实验步骤②-④，则每次只需测量上述物理量中的　　　　 和　　　　　　 ，就能通过作出一w的关系图线达到实验目的．

答案．　 (1)

(2)

(3)

评分标准：每空3分

242、(上海市部分重点中学2010届高三第二次联考试题)一同学要研究轻质弹簧的弹性势能与弹簧长度改变量的关系。实验装置如下图甲所示，在离地面高为h的光滑水平桌面上，沿着与桌子右边缘垂直的方向放置一轻质弹簧，其左端固定，右端与质量为m的小刚球接触。将小球向左压缩弹簧一段距离后由静止释放，使小球沿水平方向射出桌面，小球在空中飞行落到位于水平地面的记录纸上留下痕迹。

(1)若测得某次压缩弹簧释放后小球落点P痕迹到O点的距离为s，则释放小球前弹簧的弹性势能表达式为　　　　　 ；

(2)该同学改变弹簧的压缩量进行多次测量得到下表一组数据：

结合(1)问与表中数据，弹簧弹性势能与弹簧压缩量x之间的关系式应为　　　　 ；

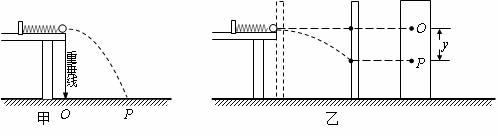

(3)完成实验后，该同学对上述装置进行了如下图乙所示的改变：(I)在木板表面先后钉上白纸和复写纸，并将木板竖直立于靠近桌子右边缘处，使小球向左压缩弹簧一段距离后由静止释放，撞到木板并在白纸上留下痕迹O；(II)将木板向右平移适当的距离固定，再使小球向左压缩弹簧一段距离后由静止释放，撞到木板上得到痕迹P；(III)用刻度尺测量纸上O点到P点的竖直距离为y。若已知木板与桌子右边缘的水平距离为L，则(II)步骤中弹簧的压缩量应该为　　　　 ；

(4)若该同学在完成图乙实验的过程中，弹簧与桌子右边缘不垂直，用(3)问的方法计算得出的弹簧压缩量比实际　　　 (选填“偏大”、“偏小”或“没有影响”)。

答案、(1)(2分)　　 (2)(2分)

(3)(2分)　　 (4)(2分)偏小
