19．(12分)如图所示，水平恒力F=20N，把质量m=0.6kg的木块压在竖直墙上，木块离地面的高度H=6m．木块从静止开始向下作匀加速运动，经过2s到达地面．求：

(1)木块下滑的加速度a的大小；

(2)画出木块的受力示意图(画在图右的木块上)；

(3)木块与墙壁之间的动摩擦因数(g取10m/s²)．

18．(10分)一物体做匀加速直线运动，初速度为0.5m/s，第7s内的位移比第5 s内的位移多4 m，求：(1)物体匀加速运动的加速度a的大小

(2)物体在前5 s内的位移的大小

17．(7分)在“探究加速度与力、质量的关系”的实验中，采用右图所示的装置．

　　　 (1)本实验应用的实验方法是　　　　 ▲　　　 ．

(2)下列说法中正确的是　 ▲　 ．

A．木板一端垫高，是为了小车有更大的加速度，方便测量

B．砝码盘和砝码的总重力就是小车受到的合外力

C．探究加速度a与质量m的关系时，为了直观判断二者间的关系，可作出a－m图象

D．当小车的质量远大于砝码盘和砝码的总质量时，才能近似认为细线对小车的拉力大小等于砝码盘和砝码的总重力大小

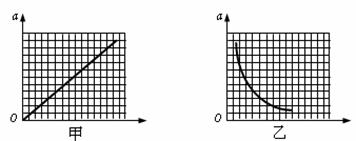

(3)实验中得到以下两个实验图线甲、乙，描述加速度与质量关系的图线是　 ▲　　 ；描述加速度与力的关系图线是　 ▲　 ；图线　 ▲　 也可以描述加速度与质量的倒数关系．

16．(8分)在 “研究匀变速直线运动”的实验中，电磁打点计时器使用　 ▲　 (选填“直流”或“交流”)电源，它每隔0.02s打一次点．图示是实验得到的一条点迹清晰的纸带，A、B、C、D为四个计数点，相邻两个计数点之间还有4个点未画出，则相邻两个计数点间的时间间隔是　 ▲　 s．经测量知道AB＝2.20cm，BC＝3.80cm，根据以上数据，可知打点计时器打下B点时物体的速度等于　 ▲　 m/s，物体的加速度等于　 ▲　 m/s²．

15．半圆形支架BAD，两细绳OA和OB结于圆心O，下悬重为10N的物体，OA与水平成60^o，使OA绳固定不动，将OB绳的B端沿半圆支架从水平位置逐渐向竖直的位置 C 移动的过程中，如图所示，请在答卷方框中画出当OB绳上拉力最小时O点的受力示意图，并将各力的大小标在图上。

14．如图是小强和小李在进行课外活动的情况．他们利用学过的自由落体运动的知识估测各自的＂反应时间＂，开始时小强将直尺的下端＂90cm＂刻度靠近小李的大拇指尖，要求小强释放直尺的同时，小李要立即抓住尺．结果发现小李抓住尺时，他的大拇指尖在＂10cm＂位置，重力加速度g取10m/s²。小李刚抓住尺时，尺已下落的高度是　 ▲　 m；请你根据实验数据，估算一下小李的反应时间是 ▲ 　　s。

13．用7N的水平力拉一物体沿水平面运动，物体可获得2m/s²的加速度，若用9N的水平力拉该物体沿原水平面运动可使它获得3m/s²的加速度，那么用15N的水平力拉此物体沿原水平面运动时，可获得的加速度为　 ▲　　 m/s²，此时物体受到的摩擦力为　 ▲　　 N。

12．电梯的天花板上悬挂着一根弹簧，弹簧的下端挂一重物，电梯向上做匀速直线运动，某时刻电梯突然停止，则从电梯停止到重物上升到最高点。在此过程中，重物的加速度的数值将(　　 )

A．逐渐增大　　　　　　　　　　　　　　　　　　　　　　 　　 B．逐渐减小

C．先减小后增大　　　　　　　　　　　　　　　　　　 　　 D．先增大再减小

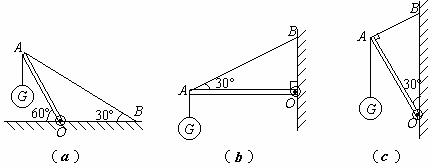

11．图示为三种形式的吊车的示意图，OA为杆，重力不计，AB为缆绳，当它们吊起相同重物时，杆OA受力的大小关系是：(　　 )

A．F_a>F_b>F_c　　　　　　　 B．F_a>F_b=F_c　　　　 C．F_a=F_b>F_c　　　　 D．F_a=F_b=F_c

10. 下面四个图象分别表示四个做直线运动物体的位移、速度、加速度随时间变化的规律．其中反映物体受力平衡的是：(　　 )
