7.一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示. 根据表中提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为

A．6.8A　　　　　 B．0.15A　　　　　 C．4.5A　　　　　 D．0.23A

6．带电的平行板电容器与静电计的连接如图所示，要使静电计的指针偏角变小，可采用的方法有

A．减小两极板间的距离

B．用手触摸极板B

C．在两板间插入电介质

D．将极板B向上适当移动

5．图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26eV和5eV。当这一点电荷运动到某一位置，其电势能变为-8eV时，它的动能应为：(　 )

A．8eV　　　　　　 B．13eV　　　　 C．　 34eV　 D．20eV

4．如图所示，实线为一组方向未知的电场线，虚线为某带电粒子经过该区域时的运动轨迹，a、b为其轨迹上的两点。若该粒子运动过程中只受电场力作用，根据以上叙述和图示，对下列问题可以作出判断的是

A．粒子的带电性质

B．比较该粒子经过a、b点时的动能大小

C．比较该粒子经过a、b点时的加速度大小

D．比较该粒子在a、b点时电势能的大小

3．如图所示，A、B是一条电场线上的两点，一带正电的点电荷沿电场线从A点运动到B点， 在这个过程中，关于电场力做功的说法正确的是

A．电场力做正功　　　 B．电场力做负功

C．电场力不做功　　　 D．电场力先做正功后做负功

2．将条形磁铁插入线圈内，第一次插入时速度较大，第二次插入时速度较小，两次插入深度相同.这两次插入磁铁过程中，情况相同的是

A．线圈内的磁通量变化　　 　　　　　　　　　　　　　

B．线圈内感应电流的大小

C．线圈内感应电流的方向　　 　　　　　　　

D．流过线圈的电量

1．如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是

A．爱因斯坦　 　B．奥斯特　

C．伽利略　　 　D．牛顿

2.0m／s．试求该过程中R′上得到的电热．(g取10m／s² )

16．(14分)如图3-5-13所示，MN、PQ为固定的平行光滑导轨，其电阻忽略不计，与地面成

30°角．N、Q间接一电阻R’=l Ω，M、P端与电池组和开关组成回路，电动势=6V，

内阻r = lΩ，导轨区域加有与两导轨所在平面垂直的匀强磁场．现将一条质量m=0.04kg，

电阻R=l Ω的金属导线置于导轨上，并保持导线ab水平．已知导轨间距L=O．1m，当开

关S接通后导线ab恰静止不动．

(1) 试计算磁感应强度大小：

(2) 若ab静止时距地面的高度为0.5m，断开S，ab沿导轨下滑到底端时的速度大小为

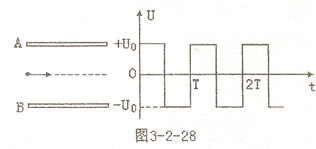

15．(10分)如图3-2-28所示，长为L、相距为d的两平行金属板与一交流电源相连(图中未画出)，有一质量为m、带电量为q的带负电的粒子以初速度Vo从板中央水平射入电场，从飞入时刻算起，A、B板闻所加电压的变化规律如图所示，为了使带电粒子离开电场时速度方向恰好平行于金属板，(不计重力)问：

(1) 交变电压周期T应满足什么条件?

(2) 加速电压值uo的取值范围多大?
