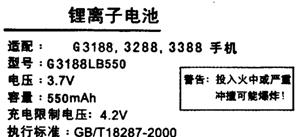

19．如图所示是一块手机电池的标签。

　 从这个标签中可以看出：

⑴电池的电动势是　　　　　 V；

⑵电池容量(存储电荷量的大小)为

　　　　　　 C。

18．将长为0.5m，通以4A电流的通电导线放在匀强磁场中，当导线和磁场方向垂直时，通电导线所受磁场力为0.3N，则匀强磁场的磁感应强度B大小为　　　 T，若将通电导线中的电流减为2A，则这时匀强磁场的B为 　　　T，导线受安培力为　　 　　N。

17．丹麦物理学家奥斯特发现通电导线周围存在磁场，即“电生磁”。英国物理学家法拉第受到“电生磁”的启发后，把“磁生电”作为自己研究的方向。法拉第从“电生磁”想到“磁生电”的思维方法是　　　　　　　 　(填“分析推理”或“联想类比”)。

16．如图所示是德国于1994年发行的一枚纪念邮票，邮票的人物肖像的背景画面是画家笔下的电磁波，是对

　　　　　 　在证实电磁波的存在所做出的突出贡献的纪念。

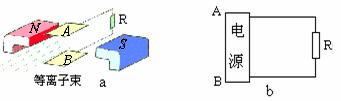

15．目前世界上正在研究一种新型的发电机叫做磁流体发电机，其原理如图a所示。将含有大量正、负粒子的等离子束射入磁场，磁场中两金属板A、B上将分别聚集电荷，从而在两板间形成一定的电压，A、B两板就等效于图b中的一个电源．对电源的正、负极和电路中流过电阻R的电流方向的判断中，正确的是(　　　 )

A．A板为正极，通过电阻R的电流方向从上到下

B．A板为正极，通过电阻R的电流方向从下到上

C．B板为正极，通过电阻R的电流方向从上到下

D．B板为正极，通过电阻R的电流方向从下到上

14．如图表示一正弦式交变电流的电压随时间变化的规律，由图可知该交变电流(　　　 )

　　 A．有效值是20V

B．峰值是V

C．周期是0.02 s

D．频率与我国照明电路所用交流电频率不同

13、关于电磁场和电磁波，下列说法不正确的是(　　 　)

A．变化的电场能够产生电场，变化的电场能够产生磁场

B．无线电波、红外线、可见光、紫外线、伦琴射线、γ射线都是电磁波

C．只有可见光在真空中的速度是3×10⁸m/s

D．利用无线电波传递声音或图象信号时，都需要调制

12．如图所示，线圈abcd横穿过磁场区域B时，以下所指的哪种情况下，线圈中有感应电流产生(　　　 )

A．线圈离开磁场的过程中

B．线圈在磁场中向右平移

C．线圈在磁场中向上平移

D．线圈进入磁场后在它所在的平面内绕a点旋转

11．如图所示为阴极射线管的结构示意图，阴极射线发出的电子束在阴极和阳极间强电场的作用下沿直线运动，如果在射线管所在区域内加上如图中所示的蹄形磁铁，则电子束的偏转方向为(　 　　)

A．竖直向上偏转

B．竖直向下偏转

C．垂直纸面向里偏转

D．垂直纸面向外偏转

10．如图所示，闭合开关S后调节滑动变阻器R和R₁，使同样规格的两个灯泡1、2都正常发光，然后断开开关。下列说法正确的是(　　　 )

A．再闭合开关S时，灯泡2立刻正常发光，灯泡1逐渐亮起来

B．再闭合开关S时，灯泡1 和2同时正常发光

C．再闭合开关S时，灯泡1立即正常发光，灯泡2逐渐亮起来

D．闭合开关S使灯泡1、2都正常发光后，再断开开关S，灯泡2立刻熄灭，灯泡1逐渐熄灭
