10．如图所示，MN、PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体棒ab、cd与导轨有良好的接触并能无摩擦滑动，当ab沿轨道向右滑动时，导体棒cd的运动情况是　　 (　　 )　

A．向右滑动　　 　　　　　B．静止不动

C．向左滑动　　 　　　　　D．无法确定

9．如图所示，在垂直纸面向里的匀强磁场的边界上，有两个质量和电量均相同的正、负离子 (不计重力)，从点O以相同的速度先后射入磁场中，入射方向与边界成目角，则关于正、负离子在磁场中的运动，下列说法错误的是(　　 )

　 A．运动轨迹的半径相同

　 B．在磁场中的运动时间相同

　 C．重新回到边界时速度的大小和方向相同

　 D．重新回到边界的位置与O点距离相等

8．人们常常用充气泵为鱼缸内的水补充氧气，如图是一种剥用电磁原理制作的充气泵的结构示意图，其工作原理类似打点计时器。当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动时，以下选项中正确的是　　 (　　 )

A．电磁铁的上端为N极，小磁铁的下端为N极

B．电磁铁的上端为S极，小磁铁的下端为S极

C．电磁铁的上端为N极，小磁铁的下端为S极

D．电磁铁的上端为S极，小磁铁的下端为N极

7．如图，在阴极射管正下方平行放置一根通有足够强直流电流的　 长直导线，且导线中电流方向水平向右，则阴极射线将会　　 (　　 )

　 　A．向上偏转

　 　B．向下偏转

C．向纸内偏转

D．向纸外偏转

6．汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为lO A，电动机启动时电流表读数为58 A，若电源电动势为12.5 v，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了　　 (　　 )

　 　A．35.8W　　 　　　　　　B．43.2W

　 　C．48.2W　　 　　　　　　D．76.8W

5．一电压表由电流表G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小一些，采用下列哪种措施可能加以改进(　　 )

　 　A．在R上串联一比R小得多的电阻

　 　B．在R上串联一比R大得多的电阻

　 　C．在R上并联一比R小得多的电阻

　 　D．在R上并联一比R大得多的电阻

4．在电场线如图所示的电场中有M、N两点，一个带电粒子(不计重力)仅在电场力作用下

　 由静止开始从M点运动到N点，则　　　　　　　　　　　　　 　　　(　　 )　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．M点处的电场强度比N点处的电场强度大

　 　B．该粒子在M点的电势能大于在N点的电势能

　 　C．M点处的电势比N点处的电势低

　 　D．该粒子在N点的速度可能为零

3．北京正负电子对撞机的储存环是长240 m的近似圆形轨道，当环中的电流强度为10 mA

　 　时，若电子的速率为十分之一光速，则在整个环中运行的电子数目为　　 (　　 )

　 　A．5×10¹¹　　 B．5×10¹⁹　　 C．10×l0^-3　　 D．10×10³

2．如图所示，O点有正电荷Q，以O为圆心的三个同心圆的半径分别为OA=r，OB=2r，OC=3r，将一负电荷q由A移到B克服电场力做功为W₁，由B移到C克服电场力做功为W₂，由A移到C克服电场力做功为W₃，则(　　 )

A．W₁=W₂　　 　　　　B．W₂<W₁<W₃

C．W₃<W₁+W₂　　 　　D．W₃=2W₁

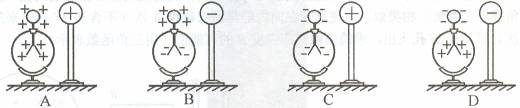

1．使带电的金属球靠近不带电的验电器，验电器的箔片张开。下列各图表示验电器上感应电荷的分布情况，其中正确的是　　 (　　 )
