14．如图所示，理想变压器原副线圈匝数比为n₁：n₂=4:1，原线圈 回路中的电阻A与副线圈回路中的负载电阻B的阻值相等。a、b端加一定交变电压后，两电阻的电功率之比　　　 ，两电阻两端电压之比　　　 。

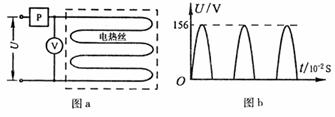

13.图中a为某型号电热毯的电路图，将电热丝接在V的电源上，电热毯被加热到一定温度后，由于P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图b所示波形，从而进入保温状态，则此时交流电压表的读数是　　　　　 .

12．交流发电机产生的感应电动势为e=E_m sinωt，若发电机的转速增加到原来的两倍，则这时交流发电机线圈转动的角速度为________，感应电动势的最大值为________。

11．一交变电流的电压瞬时值表达式为u=311sin314tV，则：

　 (1)该交变电流的电压有效值为　　　　 V，频率为　　　　 Hz，周期为　　　 s.

　 (2)将该交变电流的电压加在电阻R=20Ω的两端，通过电阻R的电流瞬时值表达式为

i=　　　　　　 A　

10.在绕制变压器时，某人误将两个线圈绕在如图所示变压器铁芯的左右两个臂上。当通以交变电流时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂。已知线圈1、2的匝数之比n1:n2=2:1，在不接负载的情况下(　　　 )

A、当线圈1输入电压为220V时，线圈2输出电压为110V

B、当七圈1输入电压220V时。线圈2输出电压为55V

C、当线圈2输入电压110V时，线圈1输出电压为220V

D、当线圈2输入电压110V时，线圈1输出电压为110V

第Ⅱ卷(非选择题，共50分)

9.对于如图所示的电流i随时间t作周期性变化的图象，下列说法中正确的是　 (　　　　 )

A、电流大小变化，方向不变，是直流电

B、电流大小、方向都变化，是交流电

C、电流最大值为0.2A，周期为0.01s

D、电流大小变化，方向不变，不是直流电，是交流电

8．两只阻值相同的电阻分别通以正弦式交变电流和方形交变电流，如图所示，若它们的电

　 流最大值相等，则两只电阻产生的热功率之比为(　　　　 )

　 　 　　 A．1∶4　　　　　 B．1∶2 　　C．1∶1　　　 D．2∶1

7．.要使LC回路的振荡频率增大一倍，下列方法中可行的是(　　　　 )

A．自感L和电容C都增大一倍

B．自感L和电容C都减小一半

C．自感L增大一倍、电容C减小一半

D．自感L增大一倍、电容C减为1/4

6．一矩形线圈，绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势e

　 随时间t的变化如图所示，下面说法中正确的是(　　　 )

　　 A．t₁时刻通过线圈的磁通量为零　　　

　　 B．t₂时刻通过线圈的磁通量的绝对值最大

　　 C．t₃时刻通过线圈的磁通量的绝对值最大

　　 D．每当e变换方向时，通过线圈的磁通量绝对值最小

5．一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过触头Q调节，如右图所示。在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则　 (　 　　　　)

A．保持Q位置不动，将P向上滑动时，电流表的读数变大

B．保持Q位置不动，将P向上滑动时，电流表的读数变小

C．保持P位置不动，将Q向上滑动时，电流表的读数变大

D．保持P位置不动，将Q向上滑动时，电流表的读数变小
