2、一交变电压的表达式为u＝100sin100πt V，由此表达式可知 (　　　 )

A．用电压表测该电压其示数为100 V

B．该交变电压的周期为0.02 s

C．将该电压加在100 Ω的电阻两端，电阻消耗的电功率为50 W

D．t ＝1/400 s时，该交流电压的即时值为50 V

1、如图所示，在垂直于纸面且范围足够大的匀强磁场中，有一个矩形线

　 圈abcd，线圈平面与磁场垂直，O₁O₂是线圈的对称轴，应使线圈怎样

运动才能使其中产生感生电流?(　　 )

A．向左或向右平动　　　　 B．向上或向下平动

C．绕O₁O₂轴转动　　　　 　D．平行于纸面向外运动

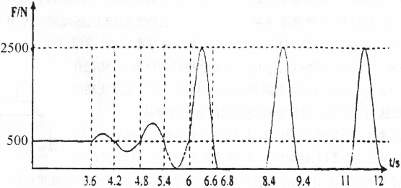

25．(10分)一位蹦床运动员仅在竖直方向上运动，弹簧床对运动员的弹力F随时间t的变化

　 规律通过传感器用计算机绘制出来，如图所示。结合图像，试求：

　 (1)运动员的质量；

　 (2)运动过程中，运动员最大加速度；

　 (3)不计空气阻力，运动过程中，运动员离开蹦床上升的最大高度

24．(10分)如图所示，匀强磁场的磁感强度B=0.8T，竖直向下穿过水平放置的矩形线框是用与线框相同的导线制成，它们单位长度的电阻，不计摩擦。杆从MP处开始以的速度向右匀速滑动。

　 (1)关于ab杆两端的电势差的讨论：某同学认为：杆两端的电势差就是路端电压，杆匀速切割磁感线时，感应

电动势大小恒定，且内电阻r大小不变。当杆滑至线框正中间时，外电路电阻最大，

此时，有最大值，也即的值是先变大后变小。

你认为该同学的判断是否正确?若他判断错误，你重新

分析，并确定的大小：若他的判断正确，请算出

的最大值。

(2)关于线框的电功率的讨论：某同学认为：既然杆滑至线框正中间时，路端电 压最大，此时线框的电功率P也最大，所以P的值是先变大后变小。 你认为该同学的判断是否正确?请作出评价，并说明理由。(不需要定量计算。)

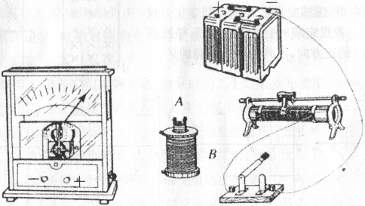

23．(8分)(1)在“探究感应电流产生的条件”的实验中，实验器材有：灵敏电流计、线圈A和线圈B、滑动变阻器、电源、开关等。在下列的实物图中，部分导线已经正确连接，请你用笔画线表示导线，将实验电路连接完整。

　 (2)利用上述电路，通过实验发现：闭合开关瞬间，灵敏电流计的指针向右偏转。则当开关闭合一段时间后，灵敏电流计的指针_________(选填：“向左偏转”、“向右偏转”或 “不偏转”)；在将滑动变阻器的滑片向右移动的过程中，灵敏电流计的指针__________(选填：“向左偏转”、“向右偏转”或“不偏转”)。

22．(6分)某同学在做“利用单摆测重力加速度”实验中，先测得摆线长为97．50cm，摆球直径为2.00cm，然后用秒表记录了单摆振动50次所用的时间为99.9s．则：

　 (1)该摆摆长为___________cm。

　 (2)如果他测得的g值偏小，可能的原因是___________。

　　 A．测摆线长时摆线拉得过紧

　　 B．摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了

　　 C．开始计时，秒表过迟按下

　　 D．实验中误将49次全振动数为50次

21．某同学在学习了法拉第电磁感应定律之后，自己制作了一个手动手电筒，如图是手电筒的简单结构示意图，左右两端是两块完全相同的条形磁铁，中间是一根绝缘直杆，由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动，线圈两端接一灯泡，晃动手电筒时线圈也来回滑动，灯泡就会发光，其中点是两磁极连线的中点，、两点关于点对称，则下列说法中正确的是

A．线圈经过点时穿过的磁通量最小

B．线圈经过点时受到的磁场力最大

C．线圈沿不同方向经过点时所受的磁场力方向相反

D．线圈沿同一方向经过、两点时其中的电流方向相同

20．如图所示为小型电磁继电器的构造示意图，其中为含铁芯的线圈．为可经点转

动的铁片，为弹簧，为一对触头，A、B、C、D为四个

接线柱．电磁继电器与传感器配合，可完成自动控制的要求．

其工作方式是

A．A与B接信号电压，C与D可跟被控电路并联

B．A与B接信号电压，C与D可跟被控电路串联

C．C与D接信号电压，A与B可跟被控电路串联

D．C与D接信号电压，A与B可跟被控电路并联　

19．如图所示，为全反射棱镜，它的主截面是等腰直角三角形，一束白光垂直射入到面上，在面上发生全反射，若光线入射点的位置保持不变，改变光线的入射方向，则

A．使入射光按图中顺时针偏转，如果有色光射出面，

　 则红光首先射出

B．使入射光按图中顺时针偏转，如果有色光射出面，

　 则紫光首先射出

C．使入射光按图中逆时针偏转，如果有色光射出面，

　 则红光首先射出

D．使入射光按图中逆时针偏转，如果有色光射出面，则紫光首先射出

18．如图所示，S₁和S₂是两个相干波源，由它们发生的波相互叠加，实线表示波峰，虚线表示波谷，对于、、三点的振动情况，下列判断中正确的是

A．处的振动始终是加强的

B．处始终是波峰与波峰相遇

C．处始终是波谷与波谷相遇

D．处的振动始终是减弱的
