11．(1)(3分)在“长度的测量”实验中，调整卡尺两测脚间距离，主尺和游标的位置如图甲所示．此时卡尺两测脚间狭缝宽度为_________ mm；若要狭缝宽度调到0.20 mm，应使游标上第_______条刻度线与主尺上表示________ mm的刻度线重合．

(2)(2分)如图乙所示的螺旋测微器的示数是　　　　 mm．

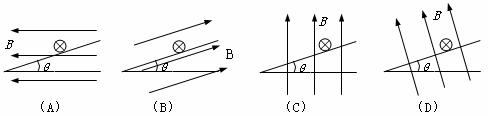

10．质量为m的金属导体棒置于倾角为θ的导轨上，当导体棒通以垂直纸面向里的电流时，恰能在导轨上静止。如图所示的四个图中，标出了四种匀强磁场的方向，其中棒与导轨间的摩擦力可能为零的是(　　　 )

2009-2010学年年第一学期高二物理模拟五

II卷(非选择题60分)

9．回旋加速器是用来加速带电粒子的装置，如图所示.它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子由加速器的中心附近进人加速器，直到达到最大圆周半径时通过特殊装置被引出。如果用同一回旋加速器分别加速氚核和α粒子(氚核和α粒子质量比为3:4，电荷量之比为1:2)，则以下说法正确的是(　 )

A．加速α粒子的交流电源的周期较大，α粒子获得的最大动能较小

B．加速氚核的交流电源的周期较大，氚核获得的最大动能较小

C．若增大加速电压，氚核获得的最大动能增大

D．若增大加速电压，氚核在加速器中运动的总时间变短

8、带电粒子(不计重力)可能所处的状态是(　　　 )

①在磁场中处于平衡状态　　 ②在电场中做匀速圆周运动　③在匀强磁场中做抛体运动　 ④则在匀强电场中做匀速直线运动

以上说法正确的是(　　　 )

A、①②　　 　　　 B、①③　　　 　　　 C、②③　　　 　　 D、②④

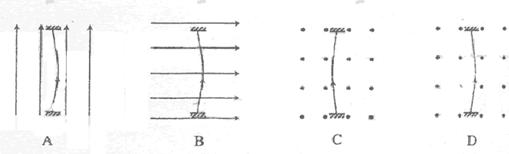

7.根容易形变的弹性导线，两端固定。导线中通有电流，方向如图中箭头所示。当没有磁场时，导线呈直线状态：当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是(　　　 )

6．在物理学中，通过引入检验电流来了解磁场力的特性，对检验电流的要求是　　　　　　　 (　　 )

A．将检验电流放入磁场中，测量其所受的磁场力F、导线长度L、通电电流I，应用公式B=F/IL，即可测得磁感强度B

B.检验电流不宜太大

C.利用检验电流，运用公式B=F/IL，只能应用于匀强磁场中

D.只要满足长度L很短、电流I很小，将其垂直放入磁场的条件，公式B=F/IL对任何磁场都适用

5．通有恒定电流的长直螺线管，下列说法中正确的是(　　 )

　A．该螺线管内部是匀强磁场　　　　　

B．该螺线管外部是匀强磁场

C．放在螺线管内部的小磁针静止时，小磁针N极指向螺线管的N极

D．放在螺线管外部中点处的小磁针静止时，小磁针N极指向螺线管的N极

4．关于闭合电路的说法中，错误的是(　　 )

　 A．电源短路时，电源内电压等于电动势

B．电源短路时，路端电压为零

C．电源断路时，路端电压等于电动势

D．外路电阻增大时，路端电压减小

3．关于电流，下列说法中正确的是 (　　　 )　

A．通过导线截面的电量越多，电流越大　　

B．因为电流有方向，所以电流是矢量　　　 k+s-5#u　

C．单位时间内通过导体截面的电量越多，导体中的电流越大　　　　 k+s-5#u　 D. 导体中有电荷运动就有电流

2.如图3所示，实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。若带电粒子

在运动中只受到电场力作用，根据此图可判断出：(　　 )

A. 带电粒子所带电荷的符号k+s-5#u　

B. 带电粒子在a、b两点的受力方向k+s-5#u　

C. 带电粒子在a、b两点的速度何处较大

D. 带电粒子在a、b两点的电势能何处较大
