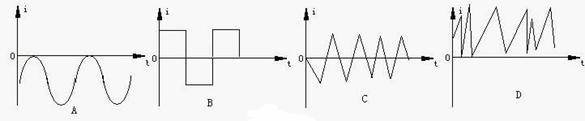

6.如图所示中的各电流中是交流电的是 (　　 )

每小题有两个正确答案，答案填入到后面的表格中)

5.在电能的输送过程中，若输送的电功率一定、输

电线电阻一定时，对于在输电线上损失的电功率，有如下四种判断，其中正确的是(　　 )

　 A．和输送电线上电压降的平方成反比　　 　　

B.和输送电压的平方成正比

　 C．和输送电线上电压降的平方成正比　 　　　

D.和输送电压的平方成反比

4.收录机等小型家用电器所用的稳压电源,是将220

V的正弦交流电变为稳定的直流电的装置,其中的关键部分是整流电路.有一种整流电路可以将正弦交流电变成如图所示的脉动直流电(每半个周期都按正弦规律变化),则该脉动直流电电流的有效值为(　　 )　　　　　　　　　

A.8A　　　　　　 B.4A　　　　　　

C.2A　　　　　　 D.A

3.如图所示,三个灯泡是相同的,而且耐压足够,电源内

阻忽略.当单刀双掷开关S接A时,三个灯亮度相同,那S接B时　 (　　 )　　　　　　　　　　　　　　　　　　　　 　　　　　　

A.三个灯亮度相同　　　　　　　　　

B.甲灯最亮,丙灯不亮

C.甲灯和乙灯亮度相同,丙灯不亮 　　

D.只有丙灯不亮,乙灯最亮

2.在变电站里，经常要用交流电表去监测电网上的强

电流，所用的器材叫电流互感器。如下所示的四个图中，能正确反应其工作原理的是(　　 )

　 A　　　　　　　　　　 B　　　　　　　　　　　 C　　　　　　　　 D

1.将阻值为5Ω的电阻接到内阻不计的交流电源上,电源电

动势随时间变化的规律如图所示.下列说法正确的是(　 )

A.电路中交变电流的频率为0.25 Hz　　　　　　　

B.通过电阻的电流为A

C.电阻消耗的电功率为2.5 W　　　　　　　　　　

D.用交流电压表测得电阻两端的电压是5 V

24、 m　 25、4.4×10¹⁴Hz　　 26、(1)(2)398.9nm

版权所有：()

版权所有：()

11、B　　 12、B　　 13、D　 14、C　　 15、D　 16、直线传播　　 17、1.33，0.75c　　 18、30⁰　　 19、　 20、红光，光速　　 21、变小　　 22、ν，λ/n，c/n　　 23、图略(4)　

1、C　 2、A　　 3、C　　 4、AD　　 5、A　 6、A　 7、C　 8、C　　 9、C　 10、C　

26．如图，MN是一条通过透明球体球心的直线。在真空中波长为λ₀＝564nm的单色细光束AB平行于MN射向球体，B为入射点，若出射光线CD与MN的交点P到球心O的距离是球半径的倍，且与MN所成的角α＝30°。求：

(1)透明体的折射率；

(2)此单色光在透明球体中的波长。　

第十三章　 检测试题(A)
