21．如图(甲)所示，在一块平板玻璃上放置一薄平凸透镜，在两者之间形成厚度不均匀的空气膜，让一束单一波长的光垂直入射到该装置上，结果在上方观察到如图(乙)所示的同心内疏外密的圆环状干涉条纹，称为牛顿环。 干涉现象是由于凸透镜下表面反射光和玻璃上表面反射光叠加形成的。如果换一个表面曲率半径更大的凸透镜,观察到的圆环半径将　　(填“变大”或“变小”)，如果改用波长更长的单色光照射，观察到的圆环半径将　　(填“变大”或“变小”)．

20．某同学由于没有量角器，在完成了光路图后，以O点为圆心、10.00cm长为半径画圆，与入射光线、折射光线的交点分别为A、B，过A、B点分别作法线的垂线AB、CD，交法线于点C、D，如图所示，用刻度尺量得，，由此可得玻璃的折射率n=________。

19．图甲是利用沙摆演示简谐运动图象的装置。当盛沙的漏斗下面的薄木板被水平匀速拉出时，做简谐运动的漏斗漏出的沙在板上形成的曲线显示出沙摆的振动位移随时间的变化关系。已知木板被水平拉动的速度为0.20m/s，图乙所示的一段木板的长度为0.60m，则这次实验沙摆的摆长为__________(取g =π²)

18．有一游标卡尺，主尺的最小分度是1mm，游标上有20个等分刻度。用它测量一小球的直径，如图甲所示的其读数是　　　　　 mm。用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是　　　　　 mm.

17.两只相同的电茶壶装甲和乙相同的水，甲接电压为U的恒定电流，4分钟水开了，乙接交流电1分钟水开了，那么交流电电压的有效值是　　　　　

16．如图，直角三角形ABC为一透明介质制成的三棱镜的截面，且⁰，在整个AC面上有一束垂直于AC的平行光线射入，已知这种介质的折射率n=2.2，则(　　 )

A．有光线垂直AB面射出　 B．有光线垂直BC面射出

C．有光线垂直AC面射回去　

D．从AB面和BC面不可能有光线射出出射　

15．在均匀介质中选取平衡位置在同一直线上的9个质点.相邻两质点的距离均为L，如图　 (a)所示。一列横波沿该直线向右传播，t=0时到达质点1，质点1开始向下运动，经过时　 间t第一次出现如图(b)所示的波形。则该波的(　　 )

A．周期为t，波长为8L　　 　　　　 B．周期为2t/3，波长为8L

C．周期为2t/3,波速为12L/t　 D．周期为t,波速为8L/t

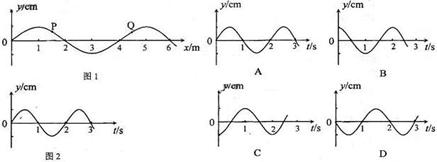

14．一列简谐横波在某一时刻的波形图如图1所示，图中P、Q两质点的横坐标分别为x=1.5m和x=4.5m。P点的振动图像如图2所示。在下列四幅图中，Q点的振动图像可能是(　　 )

13.在家用交流稳压器中，变压器的原、副线圈都带有滑动头，如图所示.当变压器输入电压发生变化时，可上下调节P₁、P₂的位置，使输出电压稳定在220V上.现发现输出电压低于220V，下列措施正确的是(　　 )

A.P₁不动，将P₂向上移　　 B.P₂不动，将P₁向下移

C.将P₁向上移，同时P₂向下移

D.将P₁向下移，同时P₂向上移

12．关于光的频率、速度的说法正确的是(　　 )

A．各种色光在真空中传播速度相同，在介质中传播速度不同

B．各种色光在真空中频率不同，同一色光在各种介质中频率相同　　

C．不同介质对同一色光折射率不同，同一介质对不同色光折射率相同

D．各种色光在同一介质中波长不同，同一色光在不同介质中波长相同
