17.用粗细均匀的导线围成一个闭合圆环a，环内有一个用同样导线折成的闭合内接正方形线框b，二者相互绝缘。将它们置于垂直圆环平面的匀强磁场中，如图所示。当磁场的磁感强度值随时间均匀变化时，两回路中的感应电动势之比E_a∶E_b=____∶____；感应电流之比I_a∶I_b=___∶____。

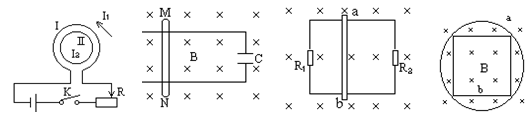

　　　 (14题图)　　　　　　 (15题图)　　　　　　 (16题图)　　　　　 (17题图)

16.在磁感应强度B为0.4T 的匀强磁场中，让长为0.2m的导体a b 在金属框上以6m/s的速度向右移动，如图所示.此时感应电动势大小为______V．如果R₁=6Ω，R₂=3Ω，其余部分电阻不计.则通过ab的电流大小为______A．

15.如图所示，平行金属导轨分别连在电容器的两极板上，若要电容器上极板带正电荷，下极板带负电荷，金属杆MN应向____滑动．

14.如图所示用原副线圈研究电磁感应现象, 若要求原线圈(Ⅰ)通电时,　 为使副线圈(Ⅱ)中产生感应电流可采用的方法是(1)________．(2)__________．

13．矩形线圈在磁场中匀速转动产生的交变感应电动势为e＝E_msinωt，若将线圈的转速提高到原来的两倍，其他条件不变，则产生的电动势为_____________。

12.图中，矩形导线圈平面和磁感线相垂直，虚线为匀强磁场的边缘，线圈的左、右两边和磁场的左、右两边缘分别平行．现用与线框左边垂直(与磁场方向也

垂直)的拉力先后以v和2v的速率匀速地把同一线圈拉出磁场，在拉出

过程中前后两次拉力的功率之比为(　　　　 )

A．1:1　　 B．2:1　　　 C．1:2　　 D．1:4

姓名___________　 班级__________ 　学号_______　 成绩_________

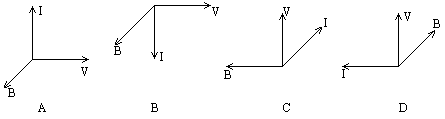

11.闭合电路中的一段导体，在匀强磁场中以v所示方向运动时，导体内通过的感应电流方向为I，图中正确表示了以上三个量的方向关系是(　　　　 )

10.如图所示，平行导体滑轨MM´、NN´ 水平放置，固定在匀强磁场中，磁场方向与水平面垂直向下．滑线AB、CD 横放其上静止, 形成一个闭合电路,当AB向右滑动的瞬间，电路中感应电流的方向及滑线CD受到的磁场力方向分别为(　　　 )

A．电流方向沿ABCD；受力方向向右

B．电流方向沿ABCD；受力方向向左

C．电流方向沿ADCB；受力方向向右

D．电流方向沿ADCB；受力方向向左

9．如图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流，L是一个25mH的高频扼流圈，C是一个100PF的电容器，R是

负载电阻，下列说法正确的是(　　　 )

A．L的作用是“通低频，阻高频”；

B．C的作用是“通交流，隔直流”；

C．C的作用是“通高频，阻低频”；

D．通过R的电流中，低频电流所占的百分比远远大于高频交流所占的百分比

8．如图所示，理想变压器的原、副线圈分别接着完全相同的灯泡L₁、L₂。原、副线圈的匝数比n₁：n₂=2：1，交流电源电压为U，则

①灯L₁两端电压为U/5；　 ②灯L₁两端电压为3U/5；

③灯L₂两端电压为2U/5；　 ④灯L₂两端电压为U/2。

以上说法正确的是(　　　　　 )

A．①③　　　 B．②④　 C．①④　　　 D．②③
