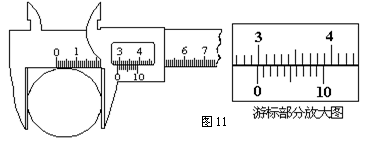

12、(2分) 一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图11所示。该工件的直径为_____________ mm。 　　　　　　　　　　

11、(2分)(1)如图10所示中给出的是用螺旋测微器测量某一金属丝直径时的示数，此读数应为　　　　 mm　　　　

10、如图9所示，在磁感强度为B的匀强磁场中，有半径为r的光滑半圆形导体框架，OC为一能绕O在框架上滑动的导体棒，OC之间连一个电阻R，导体框架与导体棒的电阻均不计，若要使OC能以角速度ω匀速转动，则外力做功的功率是：　 (　　 )

　　　 A．　 　　　 B．　 　　　　　

　　　 C． 　　　　 D．

第二卷(非选择题　 共60分)

9、两个叠放在一起的滑块，置于固定的、倾角为θ的斜面上，如右图8所示。滑块A、B的的质量分别为M、m。A与斜面之间的动摩擦因数为μ₁，B与A之间的动摩擦因数为μ₂，已知两滑块都从静止开始以相同的加速度从斜面滑下，滑块B受到的摩擦力( 　　)

　　 C．大小等于μ₁mgcosθ　 D．大小等于μ₂mgcosθ

8、利用传感器和计算机可以测量快速变化的力的瞬时值，如图7所示是用这种方法获得的弹性细绳中拉力 F 随时间t变化的图线．实验时，把小球举到悬点O处，然后放手让小球自由落下，从释放小球开始计时，由图线所提供的信息可以判断(　 )

　　　 A．绳子的自然长度为gt₁²　

　　　 B．t₁时刻小球的速度最大　 www.k@s@5@　　　　　　　　　　　　 　　高#考#资#源#网

　　　 C．t₂时刻小球处在最低点

　　　 D．t₁时刻到t₂时刻小球的速度先增大后减小

7、在如图6所示的电路中，电池的电动势为E，内阻为r，R₁为金属电阻，R₂为光敏电阻,R₃是热敏电阻。设电流表A的读数为I，电压表V1的读数为U₁，电压表V2的读数为U₂，以下各项操作中，三个电阻中仅一个电阻的阻值发生变化，下列关于电路分析的结论，正确的是(　　)

A. 给R₁升温，I变小，U₁变小　　　

B. 用光照R₂，I变小，U₂变大

C. 给R₃降温，I变大，U₁变大　　　

D. 给R₁降温，I变小，U₁变大

6、在研究微型电动机的性能时，可采用如图5所示的实验电路。当调节

滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分

别为0.5A和1.0V；重新调节R，使电动机恢复正常运转时，电

流表和电压表的示数分别为2.0A和15.0V。则当这台电动机正常

运转时　 ( 　　)　

A．电动机的输出功率为8W 　　　　　　　　　　　　 B．电动机的输出功率为30W

C．电动机的内阻为7.5　 　　　　　　　　　　 D．电动机的内阻为2

5、如图4所示的直线是真空中某电场的一条电场线，A、B是这条电场线上的两点。一个带负电的粒子在只受电场力的情况下，以速度v_A经过A点向B点运动，经一段时间以后，该带电粒子以速度v_B经过B点，且与v_A方向相反，则(　　 )。

A．A点的电势一定低于B点的电势；

B．A点的场强一定大于B点的场强；

C．该带电粒子在A点的电势能一定小于它在B点的电势能；

D．该带电粒子在A点时的动能与电势能之和一定等于它在B点时的动能与电势能之和。

4、如图3所示，固定放置在同一水平面内的两根平行长直金属导轨的间距为d，其左端接有阻值为R的电阻，整个装置处在竖直向上，磁感应强度大小为B的匀强磁场中，一质量为m的导体杆ab垂直于导轨放置，且于两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ，杆在水平向右、垂直于杆的恒力F作用下从静止开始沿导轨运动距离L时，速度恰好达到最大。设杆接入电路的电阻为r，导轨电阻不计。重力加速度为g，则在此过程中(　)

A. 拉力F的最大功率为　　　　

B. 通过电阻R的电荷量为

C. 力F与摩擦力所做的总功等于杆动能的变化　

D. 力F与安培所做的总功大于杆机械能的变化

3、宇宙中“双星系统”由两颗相距较近的恒星组成，每颗恒星的半径远小于两颗恒星之间的距离，而且双星系统一般远离其它天体。如图2所示，由两颗恒星组成的双星系统，在相互之间的万有引力作用下，绕连线上某一定点O做匀速圆周运动；现测得两颗恒星之间的距离为L，质量之比m₁∶m₂＝3∶2，则(　　　 )

A. m₁、m₂做圆周运动的线速度之比为3∶2；　

B. m₁、m₂做圆周运动的半径之比为2∶3；　 www.k@s@5@　　　　　　　　　　　　　　 高#考#资#源#网

C. m₁、m₂做圆周运动的角速度之比为1∶1；　

D. m₁、m₂做圆周运动的向心力之比为3∶2。
