15．(5分)读出下列测量仪器的示数

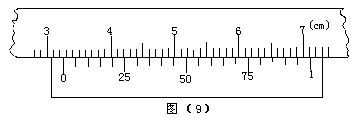

(1)用游标卡尺测量工件的厚度，示数如图(9)所示，则读数为_______mm。

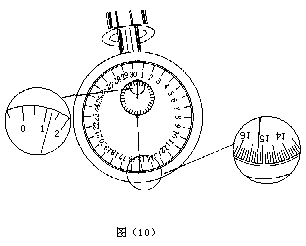

(2)用机械表测定时间，示数如图(10)所示，则读数为______S。

(3)多用表的红、黑两个测试笔短头分别插入表盖正负孔中，红表笔应插入______插孔。

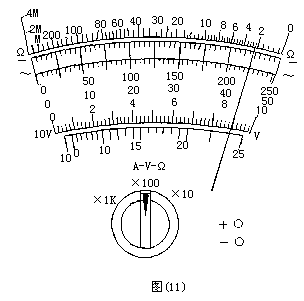

(4)用多用表欧姆档测量某电阻值的示数如图(11)所示，则电阻值为______Ω，若想测量更精确些，选择开关应选欧姆档______位置。

14．如图(8)所示为传送带装置的示意图，紧绷的皮带始终保持lm/s的速度水平向右移动。一质量为0.5kg的物体从离皮带很近的位置竖直落到A处，若物体与皮带间的动摩擦因数为0.1，传送带长AB为2.5m，则：物体落到A处时受到的摩擦力大小为______N，方向向______；物体从A处运动到B处所经历的时间为_______S。(g取10m/s²)

将此交流电压加在电阻R上时，产生的电功率为25W，则电压表示数为___V，电流表示数为___A，电阻值是____Ω。(保留二位有效数字)

13．氢原子从n=3的定态发生跃迁时，可能辐射的光子的频率有______种，其最高频率等于最低频率的______倍。

11．如图(6)所示，ab和cd为两条相距较远的平行直线，ab的左边和cd的右边都有磁感应强度为B、方向垂直纸面向里的匀强磁场，虚线是由两个相同的半圆及和半圆相切的两条线段组成。甲、乙两带电体分别从图中的A、D两点以不同的初速度开始向两边运动，轨迹正好和虚线重合，它们在C点碰撞后结为一体向右运动，若整个过程中重力不计，则下面说法正确的是

A．开始时甲的动量一定比乙的小

B．甲带的电量一定比乙带的多

C．甲、乙结合后运动的轨迹始终和虚线重合

D．甲、乙结合后运动的轨迹和虚线不重合

第Ⅱ卷(非选择题，共106分)

10．如图(5)所示，直线OAC为某一直流电源的总功率P_总随电流Ⅰ变化的图线，抛物线OBC为同一直流电源内部放热功率P_r随电流Ⅰ变化的图线，若A、B对应的横坐标为2A，则下面说法正确的是

A．电源电动势为3V，内阻为1Ω

B．线段AB表示的功率为2W

C．电流为2A时，外电路电阻为0.5Ω

D．电流为3A时，外电路电阻为2Ω

9．如图(4)所示，一质量为M的木块与水平面接触，木块上方固定有一根直立的轻质弹簧，弹簧上端系一带电且质量为m的小球(弹簧不带电)，在竖直方向上振动。当加上竖直方向的匀强电场后，在弹簧正好恢复到原长时，小球具有最大速度。当木块对水平面压力为零时，小球的加速度大小是

8．根据牛顿第三定律，下面说法正确的是

A．一对作用力和反作用力的冲量，总是大小相等、方向相反

B．一对作用力和反作用力的冲量，不一定总是大小相等、方向相反

C．一对作用力和反作用力的功，不一定总是大小相等

D．一对作用力和反作用力的功，一定总是大小相等

7．空气中有一束单色光Ⅰ射向水面，如图(3)所示，在入射点O处放一金属板，经测量金属板上有电子逸出。保持光束Ⅰ不变，再沿同一方向加入另一束单色光Ⅱ，在相同时间内金属板上逸出的电子数未变，撤走金属板，两束光进入水中的折射角一个为α，另一个为β，且α＞β，则

A．若光束Ⅰ是蓝光，则光束Ⅱ有可能是黄光

B．光束Ⅰ的折射角为a

C．光束Ⅰ和光束Ⅱ在水中的速率之比v_Ⅰ∶v_Ⅱ=sinα∶sinβ

D．光束Ⅰ和光束Ⅱ在水中的速率之比v_Ⅰ∶v_Ⅱ=sinβ∶sinα

6．地球上站立着两位相距非常远的观察者，都发现自己的正上方有一颗人造地球卫星相对自己静止不动，则这两位观察者的位置及两颗卫星到地球中心的距离是

A．一个人在南极，一个人在北极，两卫星到地中心的距离一定相等

B．一人在南极，一人在北极，两卫星到地球中心的距离可以不等

C．两人都在赤道上，两卫星到地球中心的距离可以不等

D．两人都在赤道上，两卫星到地球中心的距离一定相等

5．一定质量的理想气体经历如图(2)所示的四个过程，下面说法正确的是

A．a→b过程中气体密度和分子平均动能都增大

B．b→c过程，压强增大，气体温度升高

C．c→d过程，压强减小，温度升高

D．d→a过程，压强减小，温度降低
