17．(10分)在倾角的斜面上，一条质量不计的皮带一端固定在斜面上端，另一端绕过一质量m=3kg、中间有一圈凹槽的圆柱体，并用与斜面夹角的力F拉住，使整个装置处于静止状态，如图所示。不计一切摩擦，求拉力F和斜面对圆柱体的弹力F_N的大小。(g=10m/s²，sin37°=0.6，cos37°=0.8)

　　　 某同学分析过程如下：

　　　 将拉力F沿斜面和垂直于斜面方向进行分解。

　　　 沿斜面方向：Fcosβ=mgsinα　　　　

　 (1)沿垂直于斜面方向：Fsinβ+F_N=mgcosα

　 (2)问：你认为上述分析过程正确吗？若正确，按照这种分析方法求出F及F_N的大小；　　　　　　　　　　　　

若不正确，指明错误之处并求出你认为正确的结果

16.(6分)以下是一位同学做“探究形变与弹力的关系”的实验。

a.下列的实验步骤是这位同学准备完成的，请你帮这位同学按操作的先后顺序，用字母排列出来是：　　　 　　　　　。

A、以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组数据(x，F)对应的点，并用平滑的曲线连结起来。

B、记下弹簧不挂钩码时，其下端在刻度尺上的刻度L₀

C、将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一刻度尺

D、依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静止时，弹簧下端所对应的刻度并记录在表格内，然后取下钩码

E、以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式.

F、解释函数表达式中常数的物理意义.

b.下表是这位同学探究弹力大小与弹簧伸长量之间的关系所测的几组数据：

1在下图的坐标上作出F-x图线。

②写出曲线的函数表达式(x用cm作单位)：　　　 　　　　　

③函数表达式中常数的物理意义：　　　　　　　　　　　　　

15.(6分) (1) 某同学要进行探究匀变速直线运动实验，请在下面列出的实验器材中，选出本实验中不需要的器材填在横线上(填编号)：　　　　　　　　　

①打点计时器　 ②天平　 ③低压交流电源　 ④低压直流电源　 ⑤细绳和纸带　 ⑥钩码和小车　 ⑦秒表　 ⑧一端有滑轮的长木板　 ⑨刻度尺

(2)某同学利用打点计时器所记录的纸带来研究做匀变速直线运动小车的运动情况，实验中获得一条纸带，如图所示，其中两相邻计数点间有四个点未画出。已知所用电源的频率为50H_Z，则打A点时小车运动的速度v_A=_______m/s，小车运动的加速度a=_______m/s²。(结果要求保留三位有效数字)

(2) ②④⑦ 　　(3) 0.337m/s　 0.393m/s²

14．(3分)如图9丙，在探究“共点力合成”的实验中，橡皮条一端固定于P点，另一端连接两个弹簧秤，分别用F₁与F₂拉两个弹簧秤，将结点拉至O点．现让F₂大小不变，方向沿顺时针方向转动某一角度，要使结点仍位于O点，则F₁的大小及图中β(β>90^o)角的变化可能是 (　 　)

A．增大F₁的同时增大β角　　 B．增大F₁而保持β角不变

C．增大F₁的同时减小β角　　 D．减小F₁的同时增大β角

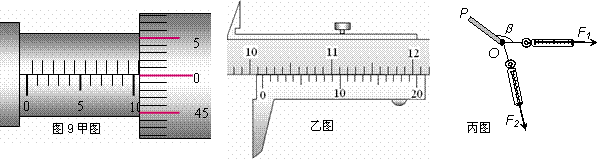

13．(3分)如图9，甲图中螺旋测微器的读数为　　　　 mm，乙图中游标卡尺的读数为　　　　 cm．

12．如图所示, 在倾角为θ的光滑斜面上放有两块小木块， 劲度系数为k₁的轻质弹簧两端分别与质量为m₁和m₂的物块1、2拴接, 劲度系数为k₂的轻质弹簧上端与物块2拴接,下端压在挡板上(不拴接),整个系统处于平衡状态.现施力将物块1缓慢沿斜面向上提,直到下面那个弹簧的下端刚脱离挡板.在此过程中,下列说法正确的是　　　　　 (　 )

　　　 A．物块2沿斜面上升了

　　　 B．物块2沿斜面上升了

C．物块1沿斜面上升了

　　　 D．物块1沿斜面上升了

11．某物体以30m/s的初速度竖直上抛，不计空气阻力，g取10m/s²。5s内物体的　　 (　 )

　　　 A．路程为65m　　　 　　　　　　　B．位移大小为25m，方向向上

　　　 C．速度改变量的大小为10m/s　 　

　　　 D．平均速度大小为13m/s，方向向上

10．如图所示，可视为点电荷的小物块A、B分别带负电和正电，B固定，其正下方的A静止在绝缘斜面上，则A受力个数可能为(　 )

A．A可能受到2个力作用　　　 B．A可能受到3个力作用

C．A可能受到4个力作用　　　 D．A可能受到5个力作用

9．6.某人用手表估测火车的加速度.先观测3 min，发现火车前进540 m；隔3 min后又观察1 min，发现火车前进360 m.若火车在这7 min内做匀加速直线运动，则火车的加速度为

A.0.03 m/s²　　　　 B.0.01 m/s²　　 C.0.5 m/s²　　　　　　 D.0.6 m/s²

8.如图4，物体P、Q用轻绳连接后跨过定滑轮，物体P静止在倾角为37°角的斜放木板上,Q悬挂着．已知P、Q的质量m_P 　、m_Q 大小的关系为m_Q = 3 m_P/4 ．今将斜放木板的倾角从37°增到45°，物体P仍保持静止而没有滑动，若不计滑轮处的摩擦，则下列说法中正确的是(　 )

A．绳子的张力将变大　　 B．物体P受到的静摩擦力将变小

C．物体对斜板的压力将变小　 D．绳子张力和物体P受到的摩擦力均不变
