28．(6分)硅光电池是一种可将光能转换为电能的器件。某同学用DIS探究硅光电池的路端电压U与总电流I的关系，电路见图甲。图中R₀为已知定值电阻。

①若电压传感器2的读数为U₀，则I＝　　　　 ；

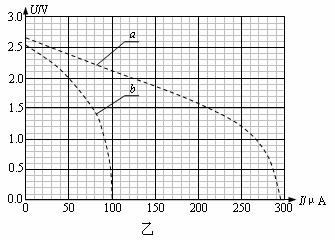

②实验(一)：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见图乙，由此可知电池内阻　　　　 　(填“是”或“不是”)常数，短路电流为　　　　 A ，电动势为　　　　 V。

③实验(二)：减小实验(一)中光的强度，重复实验，测得U-I曲线b，见图乙。当滑动变阻器的电阻为某值时，在实验(一)中的路端电压为1.5V，则实验(二)中外电路消耗的电功率为_______W。

27．(6分)在探究影响单摆周期的因素的实验中

(1)同学甲有如下操作，请判断是否恰当(填 “是”或“否”)。

①把单摆从平衡位置拉开约5°释放；　　　　

②在摆球经过最低点时启动秒表计时；　　　　

③把秒表记录摆球一次全振动的时间作为周期。　　

该同学改进测量方法后，得到的部分测量数据见表。根据表中数据可以初步判断单摆周期随_______的增大而增大。

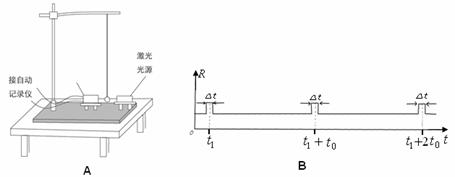

(2)同学乙实验时，为了将人工记录振动次数改为自动记录振动次数，设计如图A所示的装置，若摆球在垂直纸面的平面内摆动，在摆球运动最低点的左、右两侧分别放置一激光光源与光敏电阻与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t变化图线如图B所示，则该单摆的振动周期为　　　 。若保持悬点到小球顶点的绳长不变，改用直径是原小球直径一半的另一小球进行实验，则该单摆的周期将　　　　 (填“变大”、“不变”或“变小”)。

26．(6分)下图为“研究电磁感应现象”的实验装置，部分导线已连接。

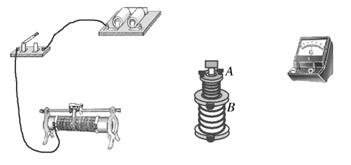

(1)请用笔画线代替导线将图中未完成的电路连接好。

(2)如果在闭合电键时发现灵敏电流计的指针向左偏了一下，然后将原线圈A迅速拔出副线圈B，那么此过程中，电流计的指针将向___偏；若原线圈插入副线圈不动，然后将滑动变阻器滑片迅速向右移动，那么此时电流计的指针将向_____偏。

25．磁悬浮列车的驱动系统简化为如下模型，固定在列车下端的动力绕组可视为一个矩形纯电阻金属框MNPQ，电阻为R，金属框置于xOy平面内，长边MN长为l，平行于y轴，宽为d的NP边平行于x轴，如图1所示。列车轨道沿Ox方向，轨道区域内存在垂直于金属框平面的磁场，磁感应强度B沿Ox方向按正弦规律分布，其空间周期为λ，最大值为B₀，如图2所示，金属框同一长边上各处的磁感应强度相同，整个磁场以速度v₀沿Ox方向匀速平移。设在短暂时间内，MN、PQ边所在位置的磁感应强度随时间的变化可以忽略，并忽略一切阻力。列车在驱动系统作用下沿Ox方向加速行驶，某时刻速度为v(v<v₀)。则列车运行中获得驱动力是_______力，为使列车获得最大驱动力，λ与d之间应满足的关系式是__________________。

24．如图所示，一轻绳通过无摩擦的小定滑轮O与小球B连接，另一端与套在光滑竖直杆上的小物块A连接，杆两端固定且足够长，物块A由静止从图示位置释放后，先沿杆向上运动。设某时刻物块A向上运动的速度大小为v_A，轻绳与杆的夹角为θ，则此时小球B运动的速度大小v_B为__________。在A上升过程中小球B的机械能的变化情况是_________。(填“一直减小”“一直变大”“一直不变”“先变小后变大”或“先变大后变小”)

23．如图所示，长为L的轻质细杆OA，O端为转轴，固定于竖直墙壁上，A端绕接(固定)两条细绳，一绳栓重力为G的重物，另一绳跨过墙上的光滑小滑轮用力F拉，两绳子与杆的夹角为分别为α、β，则力F的大小为__________，现让杆缓慢逆时针转动的过程中，则杆的弹力大小变化情况是__________。(填“一直变大”“一直变小”“一直不变”“先变大后变小”或“先变小后变大”)

22．小球从空中自由下落，与水平地面相碰后弹到空中某一高度，其v-t图像如图所示，则由图可知碰撞瞬间速度的改变量为__________m/s，小球能弹起的最大高度为__________m。

21．如图为某保险箱控制电路的示意图，图中S₁、S₂相当于该保险箱的两把钥匙开关，分别由两个人来保管，被控制的电路是直接开启保险箱的开关。要求两个人同时闭合S₁、S₂才能开启保险箱，虚线框内应选用的逻辑门为___________门，符号为___________。

20．如图所示，电源电动势为E，内阻为r．当开关S闭合，滑动变阻器的滑片P位于中点位置时，三个小灯泡L₁、L₂、L₃都正常发光，且亮度相同，则(　　　　 )

(A)三个灯泡的额定功率相同

(B)三个灯泡的额定电压相同

(C)三个灯泡的电阻按从大到小排列是L₁、L₃、L₂

(D)当滑片P稍微向左滑动，灯L₁和L₃变亮，灯L₂变暗

第Ⅱ卷　 非选择题

19．用细长管做托里拆利实验，不小心混入一小气泡，如图，将水银柱分开一段，玻璃管最上部空间仍为真空，则(　　　　 )

(A)外界大气压强等于h₁+h₂水银柱产生压强

(B)外界大气压强小于h₁+h₂水银柱产生压强

(C)将玻璃管缓慢上提，水银柱间的气柱长度不变

(D)如果环境温度升高，水银柱间气柱长度不变
