16．光滑的平行金属导轨长L=200cm，导轨宽d=10cm，它们所在的平面与水平方向成θ=30⁰，导轨上端接一电阻R=0．8Ω的电阻，其它电阻不计，导轨放在垂直斜面向上的匀强磁场中，磁感应强度B=0．4T，有一金属棒ab的质量m=500g，放在导轨最上端，如图，当ab棒从最上端由静止开始下滑，到滑离轨道时，电阻R上放出的热量Q=1J，g=10m/s²，求棒ab下滑过程中通过电阻R的最大电流？

15．(8分)如图，质量m，带电量+q的小球从距地面高H处，以一定的初速度水平抛出，在距抛出点水平距离L处，有一根管口比小球直径略大的竖直细管，上管O距地面H/2，为使小球能无碰撞地通过管子，可在管上方的整个区域里加一个场强为E，方向水平向左的匀强电场，求：

　　　 (1)小球的初速度V₀。

　　　 (2)小球落地时的动能。

14．(12分)在“测定金属的电阻率”的实验中，用螺旋测微器测量金属直径时的刻度位置如图所示，用米尺测出金属丝的长L,金属丝的电阻大　约为5先用伏安法测出金属丝的电阻R, 然后根据电阻定律计算出该金属材料的电阻率。

　　　　 (1)从图中读出金属丝的直径为　　m m

　　　 (2)为此取来两节新的干电池、电键和若干导线及下列器材：

　　　　 A,电压表0-3V,内阻IOk

　　　　 B,电压表0-15V,内阻50k

　　　　 C,电流表0-0．6A,内阻0．05

　　　　 D,电流表0-3A,内阻0．01

　　　　 E,滑动变阻器，0- 10

　　　　 F、滑动变阻器，0-100

①要求较准确地侧出其阻值，电压表应选　　　 ，电流表应选　　　 ，滑动变阻

器应选　　　 ．(填序号)

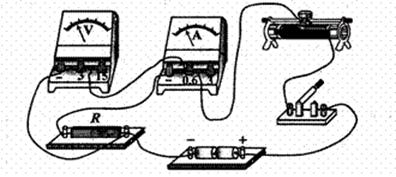

②实验中他的实物接线如图所示，请指出该同学实物接线中的两处明显错误。

错误1　　　　　　　　　　　　　　　　

错误2　　　　　　　　　　　　　　　　

13．(12分)某实验小组想测量木板对木块的摩擦力所做的功．装置如图，一木块放在粗糙的水平长木板上，右侧栓有一细线，跨过固定在木板边缘的滑轮与重物连接，木块左侧与穿过打点计时器的纸带相连，长木板固定在水平实验台上．实验时，木块在重物牵引下向右运动，重物落地后，木块继续向右做匀减速运动，下图给出了重物落地后打点计时器打出的纸带，系列小黑点是计数点，每相邻两计数点间还有4个点(图中未标出 )，计数点间的距离如图所示．打点计时器所用交流电频率为50Hz，不计纸带与木块间的拉力．

　 (1)可以判断纸带的　　　 (左或右端)与木块连接．根据纸带提供的数据计算打点计时器在打下A点和B点时木块的速度v_A ＝ ___________m/s，v_B＝　 ___________ m/s．(结果保留两位有效数字)

　 (2)要测量在AB段木板对木块的摩擦力所做的功W_AB，还需要的实验器材是　　　 ，还应测量的物理量是　　　　 ．(填入所选实验器材和物理量前的字母)

　　　 　　 A．木板的长度l　　　 　　　　　　　　　 B．木块的质量m₁　　　 　　　　　　　　

　　　 　　 C．木板的质量m₂　 　　　　　　　　　　　 D．重物质量m₃　　　　

　　　　　　　　 E．木块运动的时间t　 　　　　　　　 　F．AB段的距离l_AB

　　　 　　 G．天平　　　　　 　　　　　　　　　　　 H．秒表　 　　　　　　　　

　　　 　　 J．弹簧秤

　 (3)在AB段木板对木块的摩擦力所做的功的关系式W_AB=　　　　　　　　　　 ．

(用v_A 、v_B和第(2)问中测得的物理量的字母表示)

12．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示．此线圈与一个R = 9Ω的电阻构成闭合电路，线圈自身的电阻r = 1Ω，下列说法正确的是　　　　　　　　 (　　 )

　　　 A．交变电流的周期为0．2 s　　　

　　　 B．交变电流的频率为2．5Hz

　　　 C．发电机输出的电压有效值为V

　　　 D．发电机输出的电功率为18W

11．绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为-q(q >0)的滑块(可看作点电荷)从a点以初速皮沿水平面向Q运动，到达b点时速度减为　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　零．已知a、b间距离为s，滑块与水平面间的动摩擦因数为，重力加速度为g．以下判断正确的是　　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．滑块在运动过程中所受Q的库仑力有可能大于滑动摩擦力

　　　 B．滑块在运动过程的中间时刻, 速度的大小小于

　　　 C．此过程中产生的内能为

　　　 D．Q产生的电场中，a、b两点间的电势差为

10．如图所示的电路中，A、B、C是三个相同的灯泡，L是自感线圈，其电阻可忽略不计．电键S先闭合然后再断开．则　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．S闭合后，A先亮而B、C慢亮　

　　　 B．S闭合后，B、C先亮而A慢亮

　　　 C．S断开后，B、C先变亮然后逐渐变暗　

　　　 D．S断开后，A先变亮然后逐渐变暗

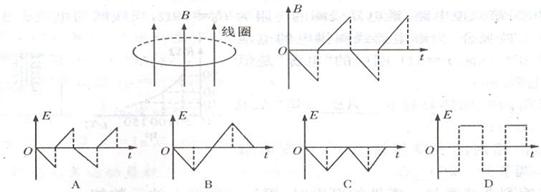

9．一闭合线圈置于磁场中，若磁感应强度B随时间变化的规律如图所示，则下图中能正确反映线圈中感应电动势E随时间t变化的图像可能是 　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　 (　　 )

8．两电阻R₁、R₂的电流I随电压U变化的关系图线如图所示，其中R₁的图线与纵轴的夹角和R₂的图线与横轴的夹角都是θ＝30º．若将R₁、R₂串联起来接入电路中，则通电后R₁、R₂消耗的电功率之比P₁∶P₂等于　　　 (　　 )

　　　 A．1∶ 　　　　　　　　　　　　　　　　　　 B．3∶　　　　　　　　　　　　　　　

　　　 C．1∶3　 　　　　　　　　　　　　　　　　　　　 D．3∶1 　

7．传感器是把非电学量(如温度、速度、压力等)的变化转换为电学量变化的一种元件，在自动控制中有着相当广泛的应用．右图是一种测量液面高度h的电容式传感器的示意图。从电容C大小的变化就能反映液面的升降情况。关于两者关系的说法中正确的是

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．C减小表示h减小　　　　　　 　　　　

　　　 B．C减小表示h增大

　　　 C．C增大表示h减小　　　　　　 　　　　

　　　 D．C的变化与h变化无直接关系
