15．如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于：

A．棒的机械能增加量　　　　　　 B．棒的动能增加量

C．棒的重力势能增加量　　　　　 D．电阻R上放出的热量

高二年级第一学期期中Ⅱ物理试卷Ⅱ　　　 2010-12-02

14．如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计，电流计中有如图所示方向感应电流通过时，AB的运动情况是：

A、向右加速运动；

B、向右减速运动；

C、向右匀速运动；

D、向左减速运动。

13. 如图所示，金属杆ab以恒定的速率v在光滑平行导轨上向右滑行，设整个电路总电阻为R(恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，下列叙述正确的是

A．ab杆中的电流强度与速率v成正比

B．磁场作用于ab杆的安培力与速率v成正比

C．电阻R上产生的电热功率与速率v成正比

D．外力对ab杆做功的功率与速率v成正比

12．如图所示，a、b是用同种规格的铜丝做成的两个同心圆环，两环半径之比为2∶3，其中仅在a环所围区域内有垂直于纸面向里的匀强磁场．当该匀强磁场的磁感应强度均匀增大时，a、b两环内的感应电动势大小和感应电流大小之比分别为

A. 1∶1，　 3∶2 　　　　B. 1∶1，2∶3

C. 4∶9， 2∶3　　　　 　D. 4∶9，9∶4

11．如图7所示，有一用铝板制成的U型框，将一质量为m 的带电小球用绝缘细线悬挂在框中，使整体在匀强磁场中沿垂直于磁场方向向左以速度v匀速运动，悬挂拉力为F_T，则　　 　

　A．悬线竖直，F_T＝mg 　　　　　

B．悬线竖直，F_T>mg

C．悬线竖直，F_T<mg　

D．无法确定F_T的大小和方向

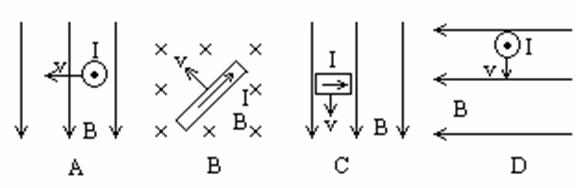

10． 图中的四个图分别表示匀强磁场的磁感应强度B，闭合电路中一部分直导线的运动速度v和电路中产生的感应电流I的相互关系，其中正确是

9．如图，一个半径为L的半圆形硬导体AB以速度v，在水平U型框架上匀速滑动，匀强磁场的磁感应强度为B，回路电阻为R₀ ，半圆形硬导体AB的电阻为r，其余电阻不计,则半圆形导体AB切割磁感线产生感应电动势的大小及AB之间的电势差分别为

　A.　 　　　B. 　　

C. 　　　D.

8．如图10所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是

A．感应电流的方向始终是由P→Q

B．感应电流的方向先是由P→Q，后是由Q→P

C．PQ受磁场力的方向垂直杆向左

D．PQ受磁场力的方向先垂直于杆向左，后垂直于杆向右

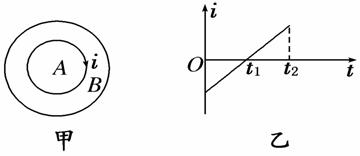

7．如图甲所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如图9乙所示的变化电流，t＝0时电流方向为顺时针(如图中箭头所示)．在t₁-t₂时间内，对于线圈B，下列说法中正确的是　　　　　

A．线圈B内有顺时针方向的电流，线圈有扩张的趋势

B．线圈B内有顺时针方向的电流，线圈有收缩的趋势

C．线圈B内有逆时针方向的电流，线圈有扩张的趋势

D．线圈B内有逆时针方向的电流，线圈有收缩的趋势

6．如图1所示，平行导轨间距为d，一端跨接一个电阻为R，匀强磁场的磁感强度为B，方向与导轨所在平面垂直。一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计。当金属棒沿垂直于棒的方向以速度v滑行时，通过电阻R的电流强度是(　　 )

　　 A．　　　　 B．

　　 C．　 D．
