4．跨国定滑轮的绳的一端挂一吊板，另一端被吊板上的人拉

住，如图所示，已知人的质量为70kg，吊板的质量为

10kg，绳及定滑轮的质量、滑轮的摩擦均可不计。取重力

加速度g=10 m/s²，当人以440N的力拉绳时，人与吊板

的加速度a和人对吊板的压力F分别为　　　 (　　 )

　　　 A．a=1.0 m/s²，F=260N

B．a=1.0 m/s²，F=330N

C．a=3.0 m/s²，F=110

D．a=3.0 m/s²，F=50N

3．据报道，“嫦娥一号”和“嫦娥二号”绕月飞行器的原形轨道距月球表面分别约为200km和100km，运动速率分别为和，那么喝的比值为(月球半径取1700km)(　　 )

　　　 A．　　　　　　　　　　 B．　　　　　　　　　 C．　　　　　　　　　 D．

2．两物体甲和乙在同一直线上运动，它们在0~0.4s时

间内的v-t图象如图所示。若仅在两物体之间存

在相互作用，则物体甲与乙的质量之比和图中时

间分别为　　　　　　　　　　　　　 (　　 )

　　　 A．和0.30s　　　　　 B．3和0.30sC．和0.28s　　　　　　　　　　　 D．3和0.28s

1．如图所示，用两根细线把A、B两小球悬挂在天

花板上的同一点O，并用第三根细线连接A、B

两小球，然后用某个力F作用在小球A上，使

三根细线均处于直线状态，且OB细线恰好沿竖

直方向，两小球均处于静止状态。则该力可能为

图中的　　　　　　　　　　　　　　 (　　 )

　　　 A．　　　　　　　　　　　 B．　　　　　　　　　　 C．　　　　　　　　　　 D．

18．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里。位于极板左侧的粒子源沿x轴向右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子。在0~3t₀时间内两板间加上如图乙所示的电压(不考虑极板边缘的影响)。已知t = 0时刻进入两板间的带电粒子恰好在t₀时刻经极板边缘射入磁场。上述m、q、l、t₀、B为已知量。(不考虑粒子间相互影响及返回板间的情况)求：

(1)两板间的电压U₀

(2)0~3t₀时间内射入两板间的带电粒子在磁场中运动的最长时间t₁和最短时间t₂

(3)t₀时刻射入两板间的带电粒子进入磁场和离开磁场时的位置坐标

17．如图所示，足够长的水平导体框架的宽度L=0．5 m，电阻忽略不计，定值电阻R=2Ω。磁感应强度B=0．8 T的匀强磁场方向垂直于导体框平面，一根质量为m=0．2 kg、有效电阻r=2Ω的导体棒MN垂直跨放在框架上，该导体棒与框架间的动摩擦因数μ=0．5，导体棒在水平恒力F=1．2N的作用下由静止开始沿框架运动，求：(1)导体棒在运动过程中的最大速度V为多少？(2)若导体棒从开始运动到刚开始匀速运动这一过程中滑行的位移为20米，求此过程中回路电阻产生的焦耳热Q以及流过电阻R的电量q各为多少？(g取10 m/s²)

16．如左图所示，在真空中足够大的绝缘水平地面上，一个质量为m=0．2kg，带电量为的小物块处于静止状态，小物块与地面间的动摩擦因数。从t=0时刻开始，空间加上一个如右图所示的场强大小和方向呈周期性变化的电场，(取水平向右为正方向，取10m/s²。)

　　　 求：(1)15秒末小物块的速度大小(2)15秒内小物块的位移大小

15．如图所示，水平光滑地面上停放着一辆如图所示的小车，左侧靠在竖直墙壁上，小车的四分之一圆弧轨道是光滑的，水平部分是粗糙的。BC的长度是圆弧半径的10倍，小物块从A点正上方距水平轨道BC的竖直高度为圆弧半径的4倍处由静止开始下落，恰好滑入圆弧轨道，且刚好没有滑出末端C点。已知小车的质量是物块的3倍，不考虑空气阻力和物块落入圆弧轨道时的能量损失。求：

　　　 ⑴ 物块到达圆弧轨道最低点B时对轨道的压力是物块重力的几倍？

　　　 ⑵ 物块与水平轨道BC间的动摩擦因数μ？

14．在“描述小灯泡的伏安特性曲线”实验中，需要用伏安法测定小灯泡两端的电压和通过小灯泡的电流，除开关、导线外，还有如下器材：

　　　 A．小灯泡“6V 3W ”　　　　　　　　　　　

　　　 B．直流电源6 ~ 8V

　　　 C．电流表(量程3A ，内阻0．2 Ω )　　　　 　　　　　　　　

　　　 D．电流表(量程0．6A ，内阻 1 Ω )

　　　 E．电压表(量程6 V ，内阻20 kΩ )　　　　　

　　　 F．电压表(量程20V ， 内阻60 kΩ )

　　　 G．滑动变阻器(0 ~ 20 Ω、2 A )　　　　　

　　　 H．滑动变阻器(1 kΩ、0．5 A)

(1) 把实验所用到的器材按字母的先后顺序填入空中：

(2) 在下面的虚线框内画出最合理的实验原理图．

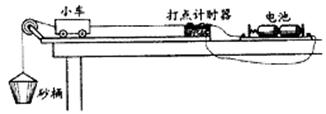

13．①如图所示为某同学所安装的“验证牛顿第二定律”的实验装置，若在图示状态下开始做实验，请从该同学的装置和操作中指出存在的问题或错误__________　　　　　　　

　　　 _______________________________________________________________________________________________________________________________________________

　　　 ②下图是①中更正后实验打出的一条纸带，已知打点计时器的打点周期是0．02s，求出小车运动加速度的大小为 　　　　　m/s²，(计算结果保留2位有效数字)
