18．如图所示，电源电动势E＝50V，内阻r＝1Ω， R₁＝30Ω，R₂＝60Ω。间距d＝0.2m的两平行金属板M、N水平放置，闭合开关S，板间电场视为匀强电场。板间竖直放置一根长也为d的光滑绝缘细杆AB，有一个穿过细杆的带电小球p，质量为、电荷量为(可视为点电荷，不影响电场的分布)，现将小球p从杆的顶端A处由静止释放，小球p沿杆向下运动到杆的中点O时，速度为v＝2m/s。求：(1)AO两点间的电势差； (2)滑动变阻器接入电路的阻值为；

17．(1)在“验证机械能守恒定律”实验中，打出的纸带如下图所示。设重锤质量为m，交变电源周期为T，则打第4点时重锤的动能可以表示为___________。

为了求起点0到第4点重锤的重力势能变化，需要知道重力加速度g的值，这个g值应该是____________(填选项的序号即可)

A．取当地的实际g值　　　　　　　　 B．根据打出的纸带，用ΔS = gT²求出

C．近似取10m/s²即可　　　　　 　　　　D．以上说法均不对

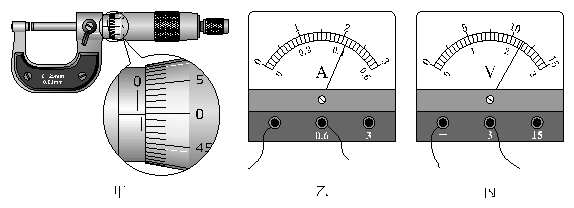

(2)某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数值依次是_________、________、__________。

已知实验中所用的滑动变阻器阻值范围为0~10Ω，电流表内阻约几欧，电压表内阻约20kΩ。电源为干电池(不宜在长时间、大功率状况下使用)，电动势E = 4.5V，内阻很小。则以下电路图中__________(填电路图下方的字母代号)电路为本次实验应当采用的最佳电路。但用此最佳电路测量的结果仍然会比真实值偏_________。

若已知实验所用的电流表内阻的准确值，那么准确测量金属丝电阻的最佳电路应是上图中的__________电路(填电路图下的字母代号)。此时测得电流为I、电压为U，则金属丝电阻___________( 用题中字母代号表示)。

16．如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上。当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动。则关于线圈在此过程中受到的支持力N和摩擦力f的情况，以下判断正确的是

A．N先大于mg ，后小于mg　　　 B．N一直大于mg

C．f先向左，后向右　　　　　　　 D．f一直向左

15．“儿童蹦极”中，栓在腰间左右两侧的是弹性极好的橡皮绳。质量为m的小明如图静止悬挂时两橡皮绳的拉力大小均恰为mg，若此时小明左侧橡皮绳在腰间断裂，则小明此时

A．速度为零

B．加速度，沿原断裂绳的方向斜向下

C．加速度，沿未断裂绳的方向斜向上

D．加速度，方向竖直向下

14．1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。若速度相同的同一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是：

A．该束带电粒子带负电

B．速度选择器的P₁极板带正电

C．在B₂磁场中运动半径越大的粒子，质量越大

D．在B₂磁场中运动半径越大的粒子，荷质比越小

13．如图所示的电路中，电源的电动势E和内阻r恒定不变，变阻器R₁的滑片P处在如图位置时，电灯L正常发光。现将滑片P向右移动，则在该过程中：

A．电压表的示数变大　　 B．电流表的示数变大

C．电灯L变暗　　　　　 D．定值电阻R₂消耗的功率变小

12．_{下列说法中正确的是}：

A．太空人受平衡力作用才能在太空舱中处于悬浮状态

B．若卫星轨道越高，其绕地运行的线速度越大

C．地球球心与人造地球卫星的轨道必定在同一平面内

D．牛顿发现无论是地面的物体，还是在天上的物体，都要遵循万有引力定律

11．在右图中，实线和虚线分别表示等量异种点电荷的电场线和等势线，则下列有关P 、Q两点的相关说法中正确的是：

A．两点的场强等大、反向　 B．P点电场更强

C．两点电势一样高　 D．Q点的电势较低

10．飞人刘翔2010年11月24日在广州亚运会上以13秒09的好成绩获得110米栏冠军，这说明他在这次比赛中下列的哪一个物理量比其他运动员的大　

A．起跑时的速度　　 　 B．终点撞线时的速度 C．全程的平均速度　 　　 D．起跑时的加速度

9．M、N两金属板竖直放置，使其带电，悬挂其中的带电小球P如图偏离竖直方向。下列哪一项措施会使OP悬线与竖直方向的夹角增大？(P球不与金属极板接触)

A．增大MN两极板间的电势差　　 B．减小MN两极板的带电量

C．保持板间间距不变，将M、N板一起向右平移

D．保持板间间距不变，将M、N板一起向左平移
