19．正弦交变电源与电阻R、交流电压表按照图(1)所示的方式连接，R=10Ω，交流电压表的示数是10V。若图(2)是该交变电源输出电压u随时间t变化的图象，则

A.R两端的电压u随时间t变化的规律是 u＝10cos100πt(V)

B.R两端的电压u随时间t变化的规律是u=10cos50πt(V)

C．通过R的电流i随时间t变化的规律是i=cos50πt(A)

D．通过R的电流i随时间t变化的规律是i＝cosl00πt(A)

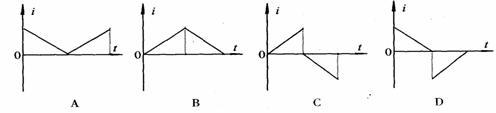

18．如图所示，只有在两平行虚线间的区域内存在着匀强磁场B，闭合直角三角形线圈abc的ab边与磁场的边界虚线平行，而且bc边的长度恰好和两平行虚线之间的宽度相等。当线圈以速度v匀速地向右穿过该区域时，下列四个图像中的哪一个可以定性地表示线圈中感应电流随时间变化的规律

17．质量为M的木块被固定在光滑的水平面上，质量为m的子弹以速度v0水平飞来穿透木块后速度大小为v0／2；如果将该木块放在此水平面上，初态静止但是可以自由滑动，同样的子弹以同样的速度v0水平飞来，刚好能够穿透木块并使二者共速运动。在上述两个过程中，如果子弹受到的阻力大小完全相同，穿孔的深度也完全相同，则

A.M=m　　　 　B.M=2m　　　　　 C.M=3m　　　　　　　　 D.M=4m

16．如图所示，在波传播的介质中，沿波的传播方向有间距均为2m的五个质点a、b、c、d、e，它们均静止在各自的平衡位置。一列简谐横波以20m/s的速度水平向右传播，在t=0的时刻波刚好到达质点a，质点a由此时刻开始从平衡位置向下运动，在t=0.3s时质点a第一次到达最高点，则下列说法中正确的是

A．质点d开始振动后振动周期为1.2s

B. t=0.5s时质点b到达最高点

C．在t=06s时质点c的速度方向向上

D. t=0.4s时波恰好传到质点e

15．一艘宇宙飞船在一个星球表面附近，沿着圆形轨道，环绕该星球作近地飞行。若要估测该星球的平均密度，则该宇航员只需要测定的一个参量是：

A．飞船的环绕半径　　　　　　　　　　 B．行星的质量

C．飞船的环绕周期　　　　　　　　　　 D．飞船的环绕速度

14．放射性元素放出的三种射线，按穿透能力由弱到强的排列顺序是

　A．α粒子，β粒子，γ射线　　　　　　　 B．β粒子，α粒子，γ射线

　C．γ射线，α粒子，β粒子　　　　　　　 D.γ射线，β粒子，α粒子

13．做双缝干射实验时，要增大屏上相邻亮条纹之间的距离，可以采取的措施是

　A．减小双缝到屏的距离　　　　　　　 B．增大光的频率

　C．增大双缝之间的距离　　　　　　　 D．增大光的波长

13．B　　 14.C　 15.A　　 16.C　 17.C　　 18.B　 19.D　　 20.A

宣武

20．图甲中，MN为很大的薄金属板(可理解为无限大)，金属板原来不带电。在金属板的右侧，距金属板距离为d的位置上放入一个带正电、电荷量为q的点电荷，由于静电感应产生了如图甲所示的电场分布。P是点电荷右侧，与点电荷之间的距离也为d的一个点，几位同学想求出P点的电场强度大小，但发现问题很难。几位同学经过仔细研究，从图乙所示的电场得到了一些启示，经过查阅资料他们知道：图甲所示的电场分布与图乙中虚线右侧的电场分布是一样的。图乙中两异号点电荷电荷量的大小均为q，它们之间的距离为2d，虚线是两点电荷连线的中垂线。由此他们分别求出了P点的电场强度大小，一共有以下四个不同的答案(答案中k为静电力常量)，其中正确的是

　　　　　　　　　 甲　　　　　　　　　　　　　　　 乙

A．　　　　 B．　　　　 C．　　　　 D．

19．如图所示，A、B为竖直墙壁上等高的两点，AO、BO为长度相等的两根轻绳，CO为一根轻杆。转轴C在AB中点D的正下方，AOB在同一水平面上。∠AOB=90º，∠COD=60º。若在O点处用轻绳悬挂一个质量为m的物体，则平衡后绳AO所受拉力的大小为

A．　　　　 B．

C．　　　　 D．
