18．（10分）水面上一足够大的遮光板上有一半径为r的圆孔，圆孔的正上方h处有一点光源S，在水面下深H处的底部形成半径为R的圆形光亮区域（图中未画出）．已知r=8em，h=6cm，H=24cm，R=26cm．

（1）画出一条从S射向圆孔边缘的光线经折射后的光路；

（2）求水的折射率．

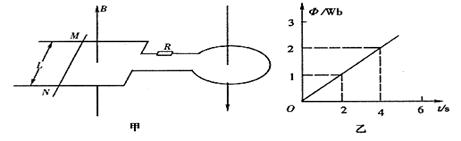

17．（10分）如图甲所示，圆形线圈匝数n=100，处在方向直向下、磁通量随时间按图乙变化的磁场中；光滑平行导轨间距L=0．5m，处在磁感应强度B=0.4T、方向竖直向上的匀强磁场中；导体棒MN在拉力F作用下保持静止．若电路中除电阻R=5外，其余电阻不计．求：

（1）MN中感应电流I的大小和方向；

（2）MN所受拉力F的大小和方向．

A．用天平测出滑块A、B的质量、；

B．调整气垫导轨，使导轨水平；

C．在A、B间放一被压缩的轻弹簧，用电动卡销锁定，放置在气垫导轨上；

D．用刻度尺测出A的左端至C板的距离1t．

E．按下电钮放开卡销，同时记录滑块A、日运动到C、D挡板的时间t，和屯．

（1）本实验中还应测量的物理量是                       ；

（2）利用上述测量的实验数据，验证动量守恒定律的表达式是

（3）实验中得到的A、B两滑块的动量大小并不完全相等，可能的原因是

16．（8分）气垫导轨是利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦．现用带竖直挡板C和D的气垫导轨以及滑块A和B来验证动量守恒定律，如图所示（弹簧的长度忽略不计）．实验步骤如下：

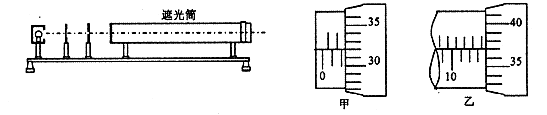

15．（7分）用如图所示双缝干涉装置测量红光的波长．将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图甲所示．然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时乙图中手轮上的示数是              mm，相邻亮纹的间距                     触已知双缝间距d=2．0 x 10一r1'1，测得双缝到屏的距离L=0.700m，则所测红光波长          nm．
