（2）从线框be边转到图甲所示正上方开始计时，请在给定的坐标平面内画出ad两点电势差Uad随时间变化的关系图线。（U正值表示U_a>U_d）

   （1）从线框bc边转到图甲所示正上方开始计时，求t=2．5×10s这一时刻线框中感应电动势的大小。（感应电动势的结果保留两位有效数字）

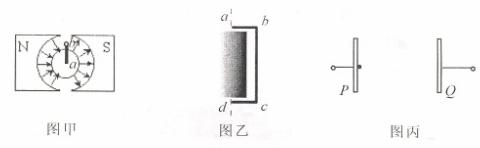

16．（14分）某种发电机的内部结构平面图如图甲，永磁体的内侧为半圆柱面形，它与圆柱形铁芯之间的窄缝间形成如图所示B=0.5T的磁场。在磁场中有一个如图乙所示的U形导线框abcd。已知线框ab和ed边长均为0.2m，bc长为0．4m，线框以w=200rad／s角速度顺时针匀速转动。

15．（12分）如图所示，边长为L的等边三角形ABC为两个有界匀强磁场的理想边界，三角形内的磁场方向垂直纸面向外，磁感应强度大小为B，三角形外的磁场（足够大）方向垂直纸面向里，磁感应强度大小也为B。把粒子源放在顶点A处，它将沿A的角平分线发射质量为m、电荷量为q、初速度为v=负电粒子（粒子重力不计）。

求 ：（1）从A射出的粒子第一次到达C点所用时间为多少?

   （2）带电粒子在题设的两个有界磁场中运动的周期。

14．（11分）“头脑风暴法”是上个世纪风靡美国的一种培养学生创新思维能力的方法，某学校的一个“头脑风暴实验研究小组”，以保护鸡为题，要求制作一个装置，让鸡蛋从高处落到地面而不被摔坏；鸡蛋要不被摔坏，直接撞击地面的速度最大不能超过1.5m／s。现有一位学设计了如图所示的一个装置来保护鸡蛋，用A、B两块较粗糙的夹板夹住鸡蛋，鸡蛋夹放的位置离装置下端的距离s=0．45m,A,B夹板与鸡蛋之间的摩擦力都为鸡蛋重力的5倍，现将该装置从距地面某一高处自由下，装置碰地后速度为0，且保持竖直反弹，不计装置与地面作用时间。g=10m/s

   （1）如果没有保护，鸡蛋自由下落而不被摔坏的最大高度h；

   （2）如果使用该装置保护，刚开始装置的末端离地面的最大高度H（计算结果小数点后保留两位数字）

13．（9分）在一次跳伞特技表演中，质量为120 kg的运动员（连同装备）从高度为300 m的静止在空中的直升飞机上无初速下落，6 s后他打开伞包，落地时速度恰好为零。不计打开伞包前的空气阻力，并假设打开伞包后的空气阻力恒定，g取10 m／s²。求：

   （1）打开伞包时运动员的速度。

   （2）打开伞包后运动员（连同装备）所受的空气阻力。
