9.在如图所示的电路中，输入电压U=8V，灯泡L标有“3V　 6W”字样，电动机线圈的电阻R_M=1Ω。若灯泡恰能正常发光，下列说法正确的是　　　　　　　　　　　 （　 AD　　 ）

A．电动机的输入电压是5V

B．电动机的输出功率是10W

C．电动机的效率是80%

D．整个电路消耗的电功率是16W

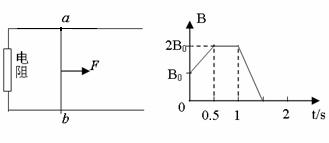

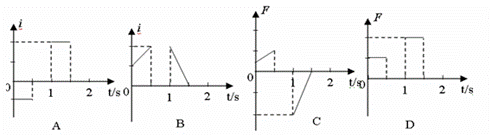

10．如图所示，位于同一水平面内的，两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在平面，导轨的一端与一电阻相连，具有一定质量的金属杆ab放在导轨上并与导轨垂直，当磁场的磁感应强度B随时间t如图变化时（规定垂直轨道平面向下为磁场方向为正），用一平行于导轨的力F向左或向右拉杆ab，使它保持静止。若规定由a→b方向通过杆的感应电流为正，向右的拉力为正，则能反映通过杆的感应电流I和拉力F随时间t变化的图线是　 AC

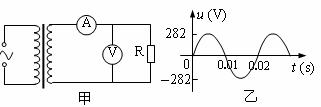

8．理想变压器连接电路如图甲所示，当输入电压波形如图乙时，电流表读数2A，已知原副线圈匝数比10∶1，则 (　　 D　　 )

A．电压表读数200V

B．电压表读数28.2V

C．输入功率为56.4W

D．输入功率为40W

7．如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时， 下列说法正确的是（　 C　　 ）

A．电流表读数变小，电压表读数变大　

B．小灯泡L变暗

C．电容器C上电荷量减小　　　　　　

D．电源的总功率变小

6．一根电阻丝接100V的直流电压，1分钟产生的热量为Q。同样的电阻丝接正弦交流电压，2分钟产生的热量也为Q。那么此交流电压的最大值为　 C

A．100V　　　　 B．100V　　　　 C．50V　　　　　 D．70V

5、如图所示，长为3L的直导线折成相互垂直的长为2L和L的两段，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B，当在该导线中通以电流强度为I的电流时，则折后通电导线受到的安培力大小为　 D

A．BIL　　 B．2BIL　 　C．3BIL 　 　D．BIL

4、如图所示的空间中存在着都沿水平方向且正交的匀强电场和匀强磁场，从A点沿AB、AC方向绝缘地抛出两带电小球，关于小球的运动情况，下列说法中正确的是　　 (　BC　 )

A．从AB、AC抛出的小球都可能做直线运动

B．只有沿AB抛出的小球才可能做直线运动

C．做直线运动的小球带正电，而且一定是做匀速直线运动

D．做直线运动的小球机械能守恒

3、如图所示为点电荷a、b所形成电场的电场线分布图（箭头未标出），在M点处放置一个电荷量大小为q的负试探点电荷,受到的电场力大小为F，以下说法中正确的是（ B　 ）

A．由电场线分布图可知M点处的场强比N点处场强大

B．a、b为异种电荷，a的电荷量小于b的电荷量

C．M点处的场强大小为,方向与所受电场力方向相同

D．如果M点处的点电荷电量变为2q，该处场强将变为

2、磁体之间的相互作用是通过磁场发生的，对磁场认识正确的是（ C　 ）

A．磁感线有可能出现相交的情况　　　　 B．磁感线总是由N极出发指向S极

C．某点磁场的方向与放在该点小磁针静止时N极所指方向一致

D．若在某区域内通电导线不受磁场力的作用，则该区域的磁感应强度一定为零

一、选择题

1．物理学的发展是许多物理学家奋斗的结果，下面关于一些物理学家的贡献说法正确的　 CD

A．安培通过实验发现了通电导线对磁体有作用力，首次揭示了电与磁的联系

B．奥斯特认为安培力是带电粒子所受磁场力的宏观表现，并提出了著名的洛伦兹力公式

C．库仑在前人工作的基础上通过实验研究确认了真空中两个静止点电荷之间的相互作用力遵循的规律——库仑定律

D．法拉第不仅提出了电场的概念，而且采用了画电场线这个简洁的方法描述电场

18．选做题：如图所示，位于竖直平面内的光滑轨道，由一段斜的直轨道和与之相切的圆形轨道连接而成，圆形轨道的半径为R.一质量为m的小物块从斜轨道上某处由静止开始下滑，然后沿圆形轨道运动．要求物块能通过圆形轨道的最高点，且在该最高点与轨道间的压力不能超过5mg(g为重力加速度)．求物块初始位置相对于圆形轨道底部的高度h的取值范围．

渭南市陇海中学2013—2014学年度第二学期
