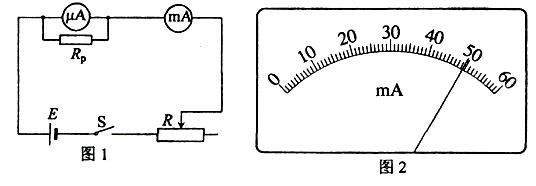

5（2011海南）.图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。

（1）　　　 图1中分流电阻Rp的阻值为_______。

（2）在电表改装成后的某次校准测量中，a表的示数如图所是，由此读出流过a电流表的电流为___ 49.5mA。此时流过分流电阻R_跑的电流为_______49.0mA（保留一位小数）

4.解析：(1)黑(2)14.0、53.0、4.6 (3)102 (4)1.54

电表内阻r=15Ω,外阻为R=4.6Ω此时电流为：I=53mA,求出E=I(R+r)=1.54V，从而求出短路电流：I′==102mA

4.（2011全国卷1） (注意：在试题卷上作答无效)

　　 使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般

为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需要测

量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流

表，电阻箱，导线若干。实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适

当数值。完成下列填空：

　　 (1)仪器连线如图l所示(a和b是多用电表的两个表笔)。若两电表均正常工作，则表

笔a为_________ (填“红”或“黑”)色；

　　 (2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，则多用电表的读数为_________Ω．电流表的读数为_________mA，电

阻箱的读数为_________Ω：

(3)将图l中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；(保留3位有效数字)

(4)计算得到多用电表内电池的电动势为_________V。(保留3位有效数字)

3.（2011安徽）．（1）某同学实用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时针偏转如图（a）所示。请你简述接下来的测量过程：

①　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　 ；

③　　　　　　　　　　　　　　　　 ；

④测量结束后，将选择开关旋到“OFF”挡。

（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验　 器材如图（b）所示。

其中电压表内阻约为5k ，电流表内阻约为5 。图中部分电路已经连接好，请完成实验电路的连接。

（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量　　　　 　；当S旋到位置　　　 　时，可用来测量电流，其中S旋到位置　　　 　时量程较大。

3答案：．（1）①断开待测电阻，将选择开关旋到“×100”档：

　　　　 ②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；

　③再接入待测电阻，将指针示数×100，即为待测电阻阻值。

（2）如图所示

（3）电阻　　 1、2　　 1　

21．（安徽卷）Ⅱ．（6分）太阳能是一种清洁、“绿色”能源。在我国上海举办的2010年世博会上，大量利用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件。某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干。

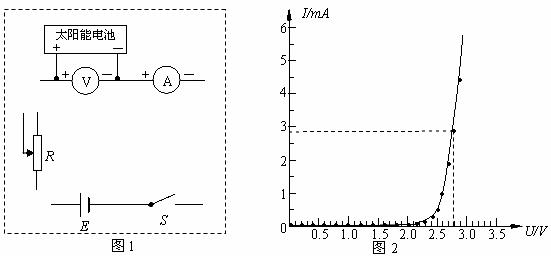

（1）为了达到上述目的，请将图1连成一个完整的实验电路图。

（2）该实验小组根据实验得到的数据，描点绘出了如图2的I-U图像。由图可知，当电压小于2.00V时，太阳能电池的电阻_____________ （填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为____________。

答案：（1）如图（2）很大；1.0×10³（965～1040）

解析：（1）根据测绘小灯泡伏安特性曲线的实验方法，电路连接如图；

（2）在电压小于2.00V时，由图可读出电流很小，由得，太阳能电池的电阻很大；

（3）当电压为2.80V时，根据题图读出U、I，由得：R=1.0×10³Ω。

1(2011北京)（1）用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量:

1旋动部件________，使指针对准电流的"0"刻线。2将K旋转到电阻挡"×l00"的位置。

3将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。

4将两表笔分别与侍测电阻相接，发现指针偏转角度过小。为了　

得到比较准确的测量结果，请从下列选项中挑出合理的步骤，

并按_______的顺序避行操作，再完成读数测量。

A．将K旋转到电阻挡"×1k"的位置　　

B．将K旋转到电阻挡"×10"的位置

C．将两表笔的金属部分分别与被测电阻的两恨引线相接

D．将两表笔短接，旋动合适部件，对电表进行校准

1[答案]①S　 ③T　 0刻线 ④ADC

〖解析〗多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心转动调零螺丝S，使指针对准电流的“0”刻线.然后转动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使得指针对准满偏刻度（即电阻的0刻线），接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值.若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100” 挡位更换到“x1K”的位置.

2（2011江苏）．(10分) 某同学利用如图所示的实验电路来　

测量电阻的阻值。

(1)将电阻箱接入a、b之间，闭合开关。适当调节滑动变阻 器　

R’后保持其阻值不变。改变电阻箱的阻值R，得到一组

电压表的示数U与R的数据如下表：

请根据实验数据作出U-R关系图象。

(2)用待测电阻R_X替换电阻箱，读得电压表示数为2.00V。　 利用(1)中测绘的U-R图象可得R_X=_________ Ω。

(3)使用较长时间后，电池的电动势可认为不变，但内阻增大。若仍用本实验装置和(1)中测绘的U-R图象测定某一电阻，则测定结果将_________(选填“偏大”或“偏小”)。现将一已知阻值为10Ω的电阻换接在a、b之间，你应如何调节滑动变阻器，便仍可利用本实验装置和(1)中测绘的U-R图象实现对待测电阻的准确测定？

2答案

（1）　　　 见右图

（2）　　　 20 （19-21都算对）

（3）　　　 偏小：改变滑动变阻器阻值，使电压表示数为1.50V

22.（四川卷）（12分）（1）①用多用电表探测图甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值秀小，但反接阻值很大。那么，该黑箱内元件的接法可能是图乙中　　 。

②在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验。

　　　　　　 电压表V1　　　 量程3V　　　　　　 内阻约为900

　　　　　　 电压表V2　　　 量程10V　　　　　 内阻约为3K

　　　　　　 电压表A　　　 量程60mA　　　　 内阻约为5

　　　　　　 电源E₁　　　　　 电动势1.5V　　　 内阻约为0.2

　　　　　　 电源E₂　　　　　 电动势4.5V　　　 内阻约为0.4

　　　　　　 滑动变阻器（最大阻值为10）。粗细均匀的同种电阻丝，开关、导线和刻度尺

其主要实验步骤如下：

A.选取图中器材，按示意图连接电路

　　　　　　 B.用伏安法测定电阻丝的阻值R

　　　　　　 C.用刻度尺测出电阻丝的长度L

　　　　　　 D.依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、C

　　　　　　 E.处理数据，根据下列测量结果，找出电阻丝值与长度的关系

L(m)	0.9956	0.8049	0.5981	0.4021	0.1958
R()	104.8	85.3	65.2	46.6	27.1

为使实验尽可能准确，请你对上述步骤中画线处加以改进。

（I）　　　　　　　　　　　　　　　　

（II）　　　　　　　　　　　　　　　　

答案：（1）①B（4分）；②（I）电源改选E₂（4分）；（II）判断电流表的内外接法，作出相应调整。（4分）

[解析]（1）①红表笔接F，电阻很小，此时二极管导通，电源电流从黑表笔流出通过二极管从红表笔流进，电流方向E到F，只有B正确。

②根据电动势大小电压表量程不能选择10V，电路图中选择V₁当然正确。的电压表为减小测量误差要求指针偏转过半，故1.5V的电动势太小，电源E₁应该改选E₂。

由于为60多欧姆，第一组测量值为104.8Ω，为大电阻用内接伏安法，第五组测量值为27.1Ω，为小电阻用外接伏安法，这说明内外接法先用试触法判断调整后再测量。

21.（浙江卷）Ⅱ. (10分)在“描绘小灯泡的伏安特性曲线”的实验中，某同学测得电流-电压的数据如下表所示：

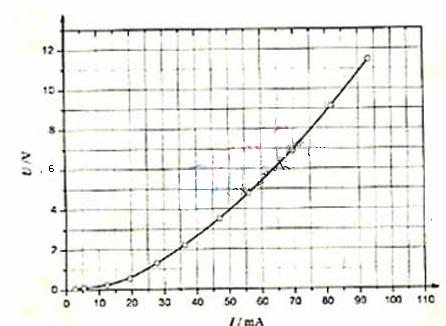

（1）用上表数据描绘电压随电流的变化曲线；

（2）为了探究灯丝电阻与温度的关系，已作出电阻随电流的变化曲线如图所示：请指出图丝的特征，并解释形成的原因。

答案：Ⅱ.（1）

（2）电阻随电流增大；

存在三个区间，电阻随电流的变化快慢不同；

第一区间电流很小时，电阻变化不大；第二区间灯丝温度升高快，电阻增大快；第三区间部分电能转化为光能，灯丝温度升高变慢，电阻增大也变慢。

22.（重庆卷）（2）在探究小灯泡的伏安特性实验中，所用器材有：灯泡1，量程恰当的电流表示 A和电压V，直流电源A,滑动变阻器R，电键S等，要求灯泡两端电压从OV开始变化，

①实验中滑动变阻器应采用____________接法（填“分压”或“限流”）

②某同学已连接如题22图2所示的电路，在连接最后一根导线的C端到直接电源正极之前，请指出其中仅有的2个不当之处，并说明如何改下

A．__________________________________________

B．_______________________________________________

③电路连接正确后，分别测得两只灯泡和的伏安特性曲线，如题22图3中Ⅰ和Ⅱ所示。然后将灯泡、与电池组（电动势和内阻均恒定）连成题22图4所示电路。多次测量后得到通过和的电流平均值分别为0.30A和0.60A。

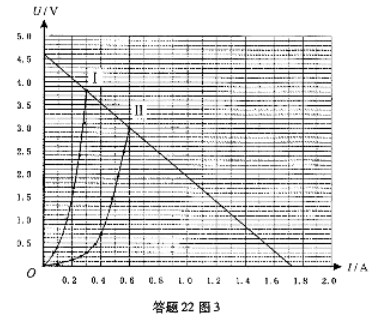

A.在题22图3中画出电池组路端电压U和电流I的关系曲线。

B.由该曲线可知电池组的电动势为_________V，内阻为_________。（取2位有效数字）

答案：⑵①分压　　　 ②A.电键不应闭合，应处于断开状态　　 B.滑动变阻器的滑动触头P位置不当，应将其置于b端　　　 ③ 4.6V　 2.7Ω

解析：

⑵①探究小灯泡的伏安特性曲线要求电压从0到额定电压变化，所以滑动变阻器必须采用分压解法。

②在连接线路时必须将每个开关断开，而图中是闭合的这是第一个错误。连好线路后在闭合开关前需要将限流滑动变阻器调到阻值最大，将分压滑动变阻器调到输出为0端，在图中是b端，以保护电源和电表。

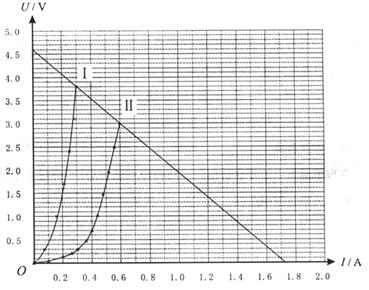

③描绘电源的伏安特性曲线要求外电阻变化测定对应的多组路端电压和电流，本实验中用两个小灯泡来改变外电阻获得两组电流值，然后在小灯泡的伏安特性曲线上查出对应的电压，用两个坐标点描绘图像。为描绘准确可以先进行理论计算，首先查出两坐标为（0.30A，3.8V）和（0.60A，3.0V），则内阻为Ω，电动势为， V，然后作出准确图像如图。

21．（北京卷）（18分）（１）甲同学要把一个量程为200的直流电流计G，改装成量度范围是0～4Ｖ的直流电压表。

①她按图１所示电路、用半偏法测定电流计G的内电阻r_g，其中电阻Ｒ₀约为１。为使r_g的测量值尽量准确，在以下器材中，电源Ｅ应选用______________，电阻器Ｒ₁应选用______________，电阻器Ｒ₂应选用______________（选填器材前的字母）

Ａ．电源（电动势1.5Ｖ）　　　　　Ｂ．电源（电动势6Ｖ）

Ｃ．电阻箱（0～999.9）　　　　Ｄ．滑动变阻器（0～500）

Ｅ．电位器（一种可变电阻，与滑动变阻器相当）（0～5.1）

Ｆ．电位器（0～51）

②该同学在开关断开情况下，检查电路连接无误后，将Ｒ_２的阻值调至最大。后续的实验操作步骤依次是______________，______________，______________，______________，最后记录Ｒ₁的阻值并整理好器材。（请按合理的实验顺序，选填下列步骤前的字母）

　 Ａ．闭合Ｓ_１

Ｂ．闭合Ｓ_２

Ｃ．调节Ｒ_２的阻值，使电流计指针偏转到满刻度

Ｄ．调节Ｒ_２的阻值，使电流计指针偏转到满刻度的一半

Ｅ．调节Ｒ_１的阻值，使电流计指针偏转到满刻度的一半

Ｆ．调节Ｒ_１的阻值，使电流计指针偏转到满刻度

③如果所得的Ｒ_１的阻值为300.0，则图１中被测电流计G的内阻ｒ的测量值为______________，该测量值__________实际值（选填“略大于”、“略小于”或“等于”）。

④给电流计G__________联（选填“串”或“并”）一个阻值为__________的电阻，就可以将该电流计G改装为量程４Ｖ的电压表。

（2）乙同学要将另一个电流计G改装成直流电压表，但他不仅借到一块标准电压表、一个电池组Ｅ、一个滑动变阻器和几个待用的阻值准确的定值电阻。

①该同学从上述具体条件出发，先将带改装的表G直接与电压表校准。请你画完图２方框中的校准电路图。

②实验中，当定值电阻Ｒ选用17.0时，调整滑动变阻器的阻值，电压表的示数是4.0Ｖ时，表G的指针恰好指到满量程的五分之二；当Ｒ选用7.0时，调整的阻值，电压表的示数是2.0Ｖ时，表G的指针又指到满量程的五分之二。

由此可以判定，表G的内阻ｒ_ｇ是_______，满偏电流是_______ｍＡ。若要将表G改装为量程是15Ｖ的电压表，应配备一个_______的电阻。

答案：（1）①B　 C　　 F②B　 C　 A　 E③300　 略小于④串　 19.7

（2）①如图所示；②3.0　 0.50　 27.0

[解析]⑴①半偏法测量表头内阻时，首先选择滑动变阻器（必须大于电路所需的最小电阻，根据电路的电压为电动势，电路的最大电流为表头的满偏电流，则最小电阻为KΩ或KΩ，考虑到保护R₀=1 KΩ，则可知调节滑动变阻器使表头满偏时滑动变阻器的阻值分别接近29 KΩ或6.5KΩ，电路图中R₂是滑动变阻器，不能选择D和E只能选择F。表头满偏时滑动变阻器的阻值越大，实验的误差越小，所以电源选择电动势为6V的B，而且滑动变阻器F的阻值也满足调节所需。而R₁是用来测量表头内阻的电阻箱只能选C。

②实验步骤为：第一步闭合S₂(（B），第二步调节R₂的阻值，使电流计满偏（C），第三步闭合S₁(（A），第四步调节R₁的阻值，使电流计半偏（E），第五步读出R₁的示数为待测表头的内阻。

③R₁的示数为待测表头的内阻是300.0KΩ。闭合S₁后，电路的总电阻减小，当表头半偏时，赶路电流就大于表头的满偏电流，流过电阻箱的电流就大于流过表头的电流，所以电阻箱的阻值略小于表头内阻。

④给表头串联一个电阻可以改装成电压表，改装电压表的内阻为=20KΩ，则串联电阻大小为20KΩ-300Ω=19.7KΩ。

（2）本实验时对改装电压表进行校准的，将改装电压表和标准电压表并联后要求电压从0到满偏变化，所以滑动变阻器采用分压接法。表头的刻度均匀。当表针恰好指到满量程的五分之二时，流过改装电压表的电流是0.4I_g，根据欧姆定律分别有

4=0.4 I_g（r_g +17×10³）和2=0.4 I_g（r_g +7×10³）

解得表头内阻为3.0 KΩ，满偏电流为：0.50mA

量程是15V的改装电压表的内阻为=30KΩ，所以改装时串联的定值电阻是30KΩ-3.0 KΩ=27.0 KΩ。

23.（山东卷）（2）在测定金属电阻率的实验中，某同学连接电路如图所示。闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：

①若电流表示数为零、电压表示数为E，则发生故障的是　　　（填“待测金属丝”“滑动变阻器”或“电键”）。

②若电流表、电压表示数均为零，该同学利用多用电表检查故障。先将选择开关旋至　　档（填“欧姆×100”“直流电压10V”或“直流电流2．5mA”），再将　　（填“红”或“黑”）表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱。若只有滑动变阻器断路，则多用电表的示数依次是　　、　　、　　。

　答案：(2)①待测金属丝；②直流电压10V，红，0，E，E。
