43.根据给定的器材，设计实验测定未知电阻R_X的电阻值.

　　 器材：电压未知的稳压电源一台；已知电阻值的电阻R₀一个；符合要求的电流表一块；单刀单掷

　　 开关两个；待测电阻R_X以及导线若干.

　　 要求：实验过程中不得拆改电路；

⑴请在下侧方框内画出电路图；

　　 ⑵简述实验步骤；

　　 ①按照电路图连接电路；并检查无错误、无故障；

　　 ②_________________________________________________________________；

　　 ③_________________________________________________________________；

　　 ⑶测量计算式R_X＝______________.

42.在小刚家中，有两盏“110V60W”的白炽灯泡串联接在家庭电路中正常发光.某一时刻，这两盏灯同时熄灭，而家中其它用电器仍正常工作.关于这两盏灯的故障判断，小刚给出了四种猜测：

　　 A、一盏灯断路，另一盏灯完好　　 B、一盏灯短路，另一盏灯完好

　　 C、一盏灯断路，另一盏灯短路　　 D、电网电压升高，两盏灯同时被烧断

　　 ⑴你认为可能性最大的是________；

　　 ⑵对于猜测D，你的分析是_____________________________________________；

　　 ⑶如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一段有绝缘皮的铜导线.在它们中

　　 间选择一样来检测故障，你认为不适用的有____________，你的理由是________

　　 __________________________________________________________.

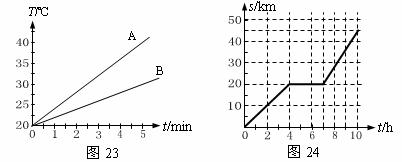

41.图24是表示某物体做直线运动时，路程随时间变化的图像.这个物体在运动过程中休息(静止)的时间是________h；它从出发至到达目的地，全程的平均速度是_________km/h.

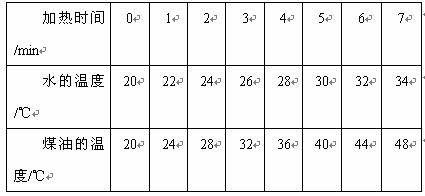

40.在比较水和煤油比热容大小的实验中，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的水和煤油.他用两个完全相同的“热得快”给它们加热，并记录得到了下表中的实验数据，请你回答下列问题：

　　 ⑴小明给水和煤油加热，选用两个同样的“热得快”的目的是什么？

　　 __________________________________________________________________；

　　 ⑵两种液体相比较，温度升高比较快的是____________；

　　 ⑶它们在相同时间内升温不同的原因是__________________________________.

　　 ⑷图23是小明跟据实验数据画出的图线，其中________表示的是水吸热升温情况.

39.图22是小鹏在使用同一支压强计探究液体内部压强过程中的一个情景.请你仔细观察图22，并回答下列问题：

　　 ⑴甲、乙两次测得的压强哪次大？__________________；

　　 ⑵你是根据什么现象作出的判断？___________________________________；

　　 ⑶如果A、B两烧杯中的液体都是水，根据实验，可以得到什么规律？_______

　　 _____________________________________________________________.

38.图21所示为一种温度自动报警器的原理图.在水银温度计里封入一段金属丝.当温度达到金属丝下端所指示的温度时，就可以发出报警信号.这种温度自动报警器既可以进行高温报警(即温度达到或超过设定的温度时报警)，也可以进行低温报警(即温度低于设定的温度时报警).请你根据上面的介绍，并结合图21分析回答下面的问题.

　 　⑴水银温度计在电路中的作用相当于一个_____________；

　　 ⑵若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为低温报警时，则灯L₁应为_________色.(填：“红”或“绿”)

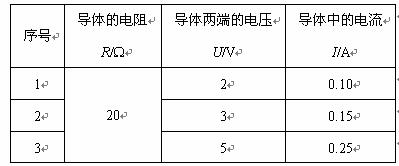

37.下表为小红同学在探究电流跟电压、电阻关系的实验中获取的部分实验数据.根据这些数据，可以得到的初步结论是_____________________________________

　　 _____________________________________________.

36.使用天平和量筒测蜡块的密度.

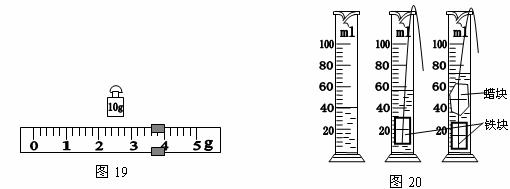

用调好的天平测量蜡块的质量，天平平衡时，右盘中的砝码及游码在标尺上的位置如图19所示，蜡块的质量是________g；测量蜡块体积的过程如图20所示，蜡块的体积是______cm³；计算得到蜡的密度是________________kg/m³.查表可知蜡的密度是0.9g/cm³，测量值与其存在差异.

如果测量过程中没有错误出现，这种差异叫 ____________.

35.如图18所示的均匀杠杆，相邻刻度线之间的距离都是相等的.使杠杆在水平位置平衡后，在杠杆的A刻线处挂2个钩码.为了使杠杆在水平位置重新平衡，应该在B刻线处挂________个钩码.(每个钩码的质量都相等)

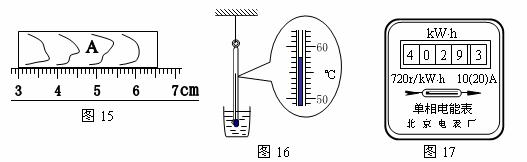

34.图17所示电能表的示数为____________kW×h.
