23、某物质的质量是2kg,在温度降低5℃时放出的热量4.2×104J,试计算说明该物质可能是什么物质?

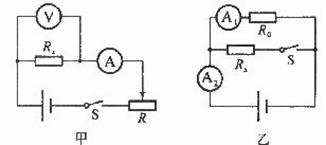

22、如图所示,下面是两组同学设计的测量未知电阻Rx阻值的电路图。
(1)请你写出乙方案未知电阻Rx的表达式:Rx=________。
(2)试设计出甲实验方案记录实验数据的表格。
(3)对以上两个小组的设计方案进行比较,并做出适当的评价。

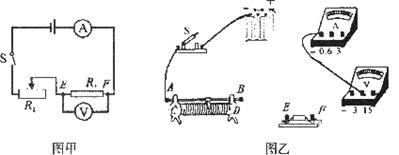

21、某校兴趣小组同学想探究“一段电路中的电流跟电阻的关系”,设计了如图甲所示的电路
(1)根据该兴趣小组设计的图甲电路图,把图乙的实物图连接完整。
(2)通过实验,该兴趣小组测得4组数据,如下表所示:其中第4次实验时电流表的指针位置如图丙所示,请把测得的电流数值填入表格中。
实验序号 |
电压/V |
电阻/ |
电流/A |
|
||||
1 |
2 |
4 |
0.5 |
|
||||
|
2 |
2 |
5 |
0.4 |
||||
3 |
2 |
8 |
0.25 |
|
||||
4 |
2 |
10 |
|
|
||||
(3)在此探究实验过程中,当E、F两点间的电阻由5更换为8后,为了探究上述问题,你认为应该采取的操作是________。
A.闭合开关,读出电流表的读数
B.闭合开关,将变阻器的滑片适当向左移
C.改变电压表、电流表的量程
D.闭合开关,将变阻器的滑片适当向右移
(4)从该实验中你可得出什么结论?_____________________________。(用文字表述)

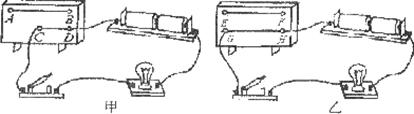

20、如图所示,甲图中AB和CD是长度不等、粗细相同的镍铬合金线,分别将它们接入电路,闭合开关后,发现接入导线AB时,灯泡发光较暗,这说明导体电阻跟________________有关。乙图中EF和GH是长度相等、粗细不同的镍铬合金线,已知EF的横截面积较大,同样将它们分别接入电路后,发现接入GH时灯泡发光较暗,由此可以得出的结论是________________________________________________________________。
19、一个实验小组为了研究温度升高时吸收热量的多少与哪些因素有关,做了如下实验:在四个相同的烧杯中分别盛有水和煤油,并用同样的加热器加热。下表是他们的实验记 录,根据实验记录回答:
烧杯号 |
液体 |
质量/g |
初温/℃ |
末温/℃ |
加热时间/min |
1 |
水 |
200 |
20 |
28 |
8 |
2 |
水 |
100 |
20 |
28 |
4 |
3 |
煤油 |
200 |
20 |
28 |
4 |
4 |
煤油 |
200 |
20 |
14 |
2 |
(1)比较l、2记录,得出的结论是物体吸收热量的多少与________________有关。
(2)比较3、4记录,得出的结论是________________________________。
(3)比较l、3记录,得出的结论是________________________________。
18、某公司保密室安装了电动门,为了加强安全防范,电动门的控制电路配有两把不同的钥匙,并分别由两名工作人员保管,单把钥匙无法打开,只有两把钥匙同时使用才能打开。请把下图中的器材连接成符合要求的电路。

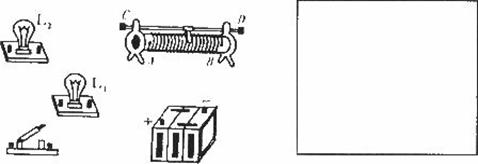

17、下左图给出了几种元件,要求:灯L1和L2互不影响,开关同时控制两灯,且能用滑动变阻器控制L2的亮度,请你根据要求在方框内画出电路图,并在图上用笔画线代替导线把电路元件连接起来。
16、如图所示电路,电源电压为6V。若在甲、乙两处分别接入电压表,闭合开关,甲、乙两表读数之比为l∶2;若断开开关,在甲、乙两处分别接入电流表,乙处电流表读数为0.6A。则,。
15、国家“西气东输”重点工程完工后,将向东部沿海地区送来清洁能源天然气,已知天然气的热值为,它表示的物理意义是________________________________。则每输送100m3的天然气就相当于输送了________J的能量。
14、如图甲所示是一种简易调光台灯的调节亮度旋钮兼开关的调节器,图乙为其说明书中的内部结构示意图。若要使台灯的灯光最暗,滑片 P应该移至________点(选填“a”、“b”或“c”)。分析结构图可知,调节器调节台灯亮度变化的原理________________。
