26．某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V。

(1)请你在下图的方框中设计一个完成此实验的合理的电路图。(4分)

　　 (2)实际实验的有关记录与计算如下表。

　　 在实验时该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢?请说出两点。(4分)

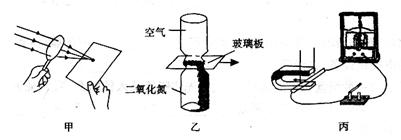

25．如下图所示展示了一些你熟悉的物理实验．请在下面的横线上填写各图的实验目的。(6分)

　　 甲图研究________________________________________________________________。

　　 乙图研究________________________________________________________________。

　　 丙图研究________________________________________________________________。

24．在观察水的沸腾实验中，当水温升到90℃时，随着继续加热，每隔1min记录一次水的温度。某同学记录的数据如下表。

　 (1)根据记录，在下图中画出水的沸腾图象。(2分)

　　 (2)试根据实验现象归纳出水沸腾前后的两个特点：(4分)

　　 A．________________________________________________；

　　 B．________________________________________________。

23．某同学用下图所示的装置做“研究水内部压强大小”的实验，他的猜想是：影响水内部压强的大小有两个因素，一个是水深(即图中的h值)，另一个是离水底的距离(即图中的d值)，且h越大，压强越大；d越小，压强越小。(8分)

　　 (1)本实验是通过观察_____________________________的变化而知道压强大小变化的。

(2)根据学习过的知识，你是否认为水内部压强大小跟水底的距离d有关?答________。(选填“有关”、“无关”或“不确定”)。

(3)如何通过上图所示的装置来验证你在(2)中所选的结论?(写出操作要点)

22．在下图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，灯L₁和L₂都能发光，且电流表只测量通过灯L₂的电流。

21．下图中一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线。

20．某同学推出一个重为40N的铅球，请在下图中作出铅球所受重力的示意图

19．小松在做“连接串联电路”的实验中，不慎把电路中一个灯泡的玻璃打碎了，此时，她惊奇地发现：这个小灯泡几乎不发光，可与其串联的另一个灯泡不仅没熄灭，反而更亮了。小松对此产生了疑问：玻璃碎了以后，小灯泡仍有电流通过，灯丝却几乎不发光，那么玻璃外壳究竟起什么作用呢?请说出你的看法。(4分)

18．夏天，刚从冰箱中拿出的汽水瓶，外面有一层水，用布擦一遍后，马上又出现一层水，这是为什么呢?(4分)

17．你仔细观察过这样的喝水杯吗?一般的杯口都有供拧紧的螺丝口，杯子盖的顶端有一个橡皮垫圈。某同学倒了一杯热水(如图)，并将杯子盖拧紧，过了一会，竟拧不开盖了。你能帮助该同学把杯子盖拧开吗?请你说出两种有效的办法(注意不能损坏杯子)。(4分)
