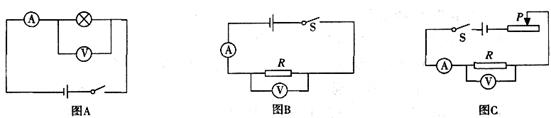

(1)由图A到图B，改进的理由是________________________________________；

　 (2)由图B到图C，改进的理由是________________________________________。

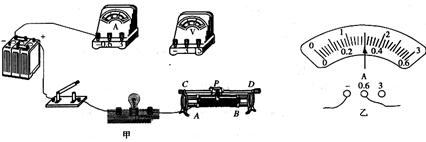

26．在测2.5V小灯泡(电阻大约为10左右)额定功率的实验时，小明连接了如图甲所示的电路。其中电源电压为6V。

　　 (1)请用笔画线将甲图中的电路连接完整。(2分)

　　 (2)在连接电路时，有甲“10 1A”和乙“20 1A”两个滑动变阻器可供选择，则应该选择变阻器__________连入电路，才能保证实验顺利进行。(1分)

　　 (3)在连接电路时，开关应__________ (选填“断开”或“闭合”)，滑片应移到__________ (选填“A”或“B”)处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元器件完好，那么可能的原因是______________________________，为了能使小灯泡发光，下一步应进行的操作是_________________________________。(4分)

　　 (4)小明调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为__________A，则该灯泡的额定功率是__________W。(2分)

25．在“探究电流与电压的关系”过程中，如图所示。(4分)

24．在“探究杠杆的平衡条件”实验中，如图所示。(4分)

(1)应先调节杠杆两端的平衡螺母，使杠杆在__________位置平衡，这样做是为了便于测量__________；

(2)他得到的两组数据如下表所示：

实验序号	动力Fl／N	动力臂1／m	阻力　F2／N	阻力臂2／m
l	2	0.2	l	0.1
2	l	0.08	2	0.04

　　 这两组数据中，第__________次实验的数据肯定有错误。经检查，发现是测量动力臂时读数错了；测量值是__________ (选填“偏大”或“偏小”)。

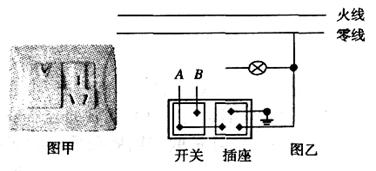

23．小明要将一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用。

22．螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

21．请在下图中画出用滑轮组提升水桶最省力的绕绳方法。

20．下图中，一束光线从空气斜射到水面时发生反射和折射，AO为人射光线，请画出大致的折射光线方向。

19．某型号电冰箱铭牌上有“输入电压220V、耗电量0.7kW·h／24h、输入总功率120W”等数据。其中“耗电量0.7kW·h／24h”这个数据的含义是：该冰箱正常使用24h消耗的电能为__________度。如果按照输入总功率120W和工作24h计算，则消耗的电能是__________kw·h，这个计算结果与冰箱铭牌上提供的相关数据差异较大，请你结合自己对电冰箱工作特点的了解解释其原因。(6分)

18．小明去某古镇旅游时发现，在过去，小店卖酒和卖酱油都是用一种竹筒状的容器来量取的(如下图)，且量取相同质量的酒时所用的器具比量取酱油的要大一点，请说出其中的道理。(_酒=0.8×10³kg／m³，_酱油=1.13×10³kg／m³)(4分)

17．关心爱护残疾人是每个公民应具备的美德，为了方便盲人行走，现在许多城市街道上铺设有凹凸刻纹的盲道，如图所示，请你运用所学的物理知识分析，为什么盲人能在盲道上像正常人一样行走?(4分)
