27．如图所示电路中，电源电压不变，R₁=10欧，R₂=20欧，R₃=30欧，ab间接的电源电压为6伏，求：电流表A₁， A₂的示数为多少？

26．图中所提供的实验器材, 应怎样连接才能使L₁和L₂两灯串联在电路中, 并用电流表测L₁的电流, 用电压表测L₂两端的电压: (1)、 画出它的电路图。 (2)、 在图中用笔画线表示导线, 连接好实物电路。

25．根据图所示的实物电路, 在右边的空白处画出它相应的电路图, 并在电路图上标明电流流动的方向。

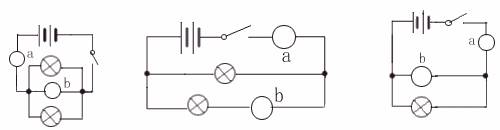

24．在下图所示的电路中a、 b 表示电表, 试在图中根据电路的要求, 标出哪个是电流表,哪个是电压表。

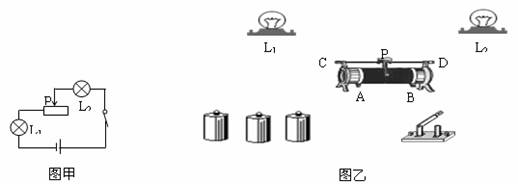

23．按照图甲中的电路图，用笔代替导线，把图乙中的元件连成电路。

22．在如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是(　 )

A．电流表和电压表的示数都增大　

B．电流表和电压表的示数都减小

C．电流表示数减小，电压表示数不变　　　　　

D．电流表示数减小，电压表示数增大

21．在选择电压表的量程时, 正确的是:(　 )

A．尽可能选择大一些的量程；

B．经试触后被测电压不超过小的量程时, 尽可能选择小量程；

C．尽管选用的量程不同, 但对测量结果毫无影响；

D．为使测量结果更精确, 量程选得越小越好。

20．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是(　　 )

A．A和B　　　　　　 B．B和D　　　 C．C和D　　　 D．D和A

19．如图所示，要使电灯变暗，则应将滑片P向(　　　 )移动。

A．左　　　　　　　　　 B．右　　　　　　 C．上　　　　　　 D．下

18．导体两端的电压增大时，它的电流也会增大，则它的电阻将会(　　 )

A．不变　　　　　　　 B．变小　　　　 C．变大　　　　 D．可能变大，可能变小
