8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是

A．电阻一定时，电流随电压的增大而增大

　 　B．电阻一定时，电压随电流的增大而增大

　 　C．电压一定时，电流随电阻的增大而减小

　 　D．电压一定时，电阻随电流的增大而减小

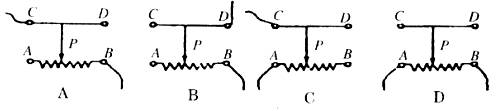

7．在图中滑动变阻器的四种接法中，当滑片P向右移动时，接入电路的电阻值最大的是

6．如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是

　　 A．电灯L₁断路 　 B．电灯L₂断路　 　 C．电灯L₁短路　　 　　 D．电灯L₂短路

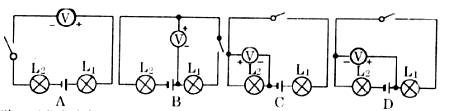

5．如图所示电路，当开关S闭合后，能用电压表测出灯L₂两端电压的电路图是

4．把甲、乙两段电阻连接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是

　　 A．当他们材料、粗细都相同时，甲线长乙线短

　　 B．当他们材料、长度都相同时，甲线粗乙线细

　　 C．当他们长度、粗细都相同时，两线的材料一定不同

　　 D．甲、乙两电阻线的材料、长短、粗细不可能完全相同

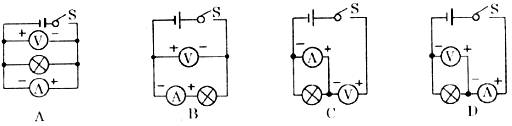

3．在下列四个图中，电压表和电流表使用正确的是

2．对欧姆定律公式I=U／R的理解，下面的哪一句活是错误的

　　 A．对某一段导体来说，导体中的电流跟它两端的电压成正比

　　 B．在相同电压的条件下，不同导体中的电流跟电阻成反比

　　 C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关

　　 D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关

1．小勇同学连接的电路如图所示，当他将开关闭合后现电压表V₁的示数为12V，电压表V₂的示数为8V，关于灯L₁两端的电压下列说法中正确的是

A．20V　　 　 B．12V　　 　　　　　 C．8V 　　　　　　　　 D．4V

23．(10分)如图所示是小林同学家所用电能表的表盘，下表是他家主要电器的额定功率：

请根据所给信息，解答下列问题：

　(1)这些用电器在家庭电路中的连接方式是　　　　 联。　　　　　　　　　　　　

　(2)为保证电能表稳定安全工作，通过计算回答小林家的这些用电器是否可以同时使用。

　(3)电热水壶正常工作时，发热板的电阻是　　　　　　　 Ω。

　(4)电能表上标“2500r/kW·h表示　　　　　　　　　　　　　　　　　　　　　 。

　(5)经过查阅资料，小林了解到60W白炽灯和11W节能灯照明亮度相同，他建议爸爸将白炽灯换成节能灯，请你再提出一条家庭中节约用电的建议。

22．(8分)小强利用爷爷的老花镜，一把刻度尺和几根火柴，硬纸板完成两个实验，请你回答下列相关问题。

(1)小强利用老花镜在阳光下，将火柴点燃了。这种现象说明：　　　　　　　　　　　　　　　　　　　　　

　(2)小强利用刻度尺粗略测出老花镜的焦距，从而得知老花镜的度数，请写出测量老花镜焦距的主要步骤：

　(3)利用老花镜你还能完成什么实验？请写1个。答：　　　　　　　　　　　 　　　　　　 。
