17．(1)(1分)在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下　　　　 拉绳使重物升起．

　 (2)(3分)在图中画出小球受力的示意图．

16．小明用天平、大杯、小杯和密度为ρ的水测一石块密度．

(1)天平平衡时如图所示，石块的质量m＝ 　　　　　　　　。

(2)小明测量石块体积的操作步骤如下：

　　 a．测出空小杯的质量m₁

　　 b．把装了水的大杯和空的小杯如图放置

　　 c．把石块缓缓放入大杯中，大杯中部分水溢进小杯

　　 d．测出承接了溢出水的小杯总质量m₂

　　　 请你指出步骤b的错误之处：　　　　　　　　 。

　 (3)用本题中出现过的物理量符号表示石块体积为　　　　 ；石块密度为 　　　　　(设步骤b中的错误已改正)．

15．电动机车利用电动机产生动力以200 km /h的速度高速行驶，电动机把　 　　　能转化　　 为　　　　 能．由于 　　　所以行驶的列车在动力消失后不能立即停下．当高速运行的列车开始制动时，电动机变成发电机，将动能转化为电能实现减速，发电机应用　 　　　物理现象工作．

14．据报道：“一男子陷在泥沼里，他挣扎着力图把一只脚拔出来，结果下陷得更快更深．抢　　 救队员在泥沼上铺上木板，从木板上靠近该男子，把绳索递给他．大家合力把他拉出后，让他平躺在泥沼上以蛙泳姿势移离泥沼．”

　 (1)报道中描述　　　　　　　　　　　　　　　　 的过程对泥沼的压强增大；

　 (2)报道中描述　　　　　　　　　　　　　　　　 和　　　　　　　　　　　 的过程对泥沼的压强减小，你判断的依据是：　　　　　　　　　　　　 。

13．(1)电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于　　　　 现象，电冰箱里的食物主要是通过＿＿＿或　　　 方式失去水分的．

　 (2)小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，　　　　 你认为其中的　　　　　 猜想是合理的(填写序号)．

12．如图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是

　　 A．电磁铁始终没有磁性　 　　　　　　　　　　　　　 　B．衔铁没有向下运动

　　　 C．衔铁一直被电磁铁吸着不能回弹　 　　　　　 D．电池正、负极接反了

11．两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示．根据图线可知

　 A．甲液体的比热容大于乙液体的比热容

　　 B．如果升高相同的温度，两种液体吸收的热量相同

　　 C．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量

　　 D．加热时间相同，甲液体温度升高比乙液体温度升高得多

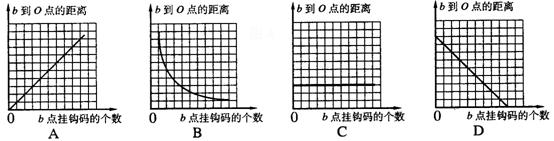

10．如图6所示，绳子OO′悬吊着质量忽略不计的杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数(各个钩码质量相同)和b到O的距离的关系是图7中哪一幅图

9． 如图所示，升降机以1m/s的速度匀速上升时，升降机对人的支持力为500 N．下列说法正确的是

　　 A．升降机静止在十楼时对人的支持力小于500 N

　　 B．升降机以1.5 m /s速度匀速上升时对人的支持力大于500 N

　　 C．升降机以2m/s速度匀速下降时对人的支持力等于500 N

　　 D．升降机以1 m /s速度匀速下降时对人的支持力小于500 N

8．下列说法正确的是　　

　　 A．物体不受力，一定静止

　　 B．作用在运动物体的力一定不平衡

　　 C．物体受到力的作用，速度大小一定改变

　　 D．物体运动方向发生改变，则一定受到力的作用
