22．有一灯的电阻为12，正常工作时的电压为6V，将其接在电压为9V的电源上，为使其正常发光，需如何接入一个阻值为多大的电阻才行?

21．为了测出小灯泡灯丝的电阻，小明选用了电流表、电压表、电池组、滑动变阻器、开关、导线等器材，请你帮他完成：

(1)画出实验电路图；

　　 (2)小明在闭合开关前将变阻器连入电路的阻值调到最大处，你知道这是为什么吗?

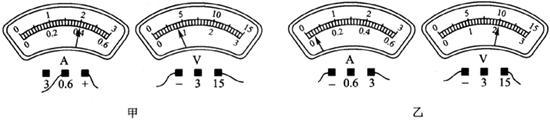

(3)在某次测量中，电流表、电压表的示数如图甲所示，则这时通过小灯泡的电流是_______A，小灯泡两端的电压是_______V，算出小灯泡的电阻是_______．

(4)若实验中，其实验方案与操作过程均正确，两表的示数如图乙所示，你认为这个实验可以改进的地方是：___________________，你这样做的理由是__________________。

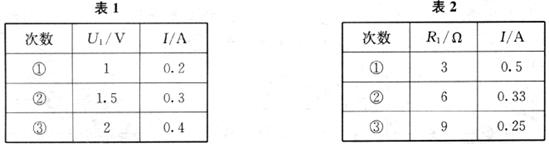

20．某同学按如图所示的电路，研究通过导体的电流与导体两端的电压、导体电阻间的关系，若保持电源电压的大小和电阻箱R₁的阻值不变，移动滑动变阻器R₂的金属滑片P，可测得不同的电流、电压值，如表1．然后，他又改变电阻箱R₂的阻值，测得相应的电流值，如表2．

　　 (1)分析表1中数据可知：___________________________________．

　　 (2)分析表2中数据可知：电流与电阻________________ (成／不成)反比，这与欧姆定律________________ (相符／不符)，其原因是________________________________.

19．已知R₁>R₂。下列四个电路分别接入同一电源上，电路中电流最大的电路是(　　 )

18．两个相同的电阻，先串联，总电阻为R串；再并联，总电阻为R_并，则R_串。R_并是(　　 )

　　 A．1：2　　 B．2：1 　　　　　　 C．1：4 　　　　　　　 D．4：1

17．如图所示，电源电压恒定，合上开关S后，右移R₁的滑片时，电路的总电阻将 ( 　　)

　 　A．变大　　 B．变小　 　　　　　 C．不变　　 　　D．以上三种情况均有可能

16．如图所示，电源电压恒定，当开关S由断开到闭合，、的示数各如何变化 (　　 )

A．示数不变，示数减小　　 　　　 B．示数不变，示数增大

C．、的示数均增大　　　　　　　 　　　 D．示数减小，示数减小

15．如图所示，电源电压恒定，合上开关S后，向左移动R₂的滑片的过程中，两电表的示数变化为　　 (　 　)

　　 A．A的示数增大，V示数增大　　 　　 B．A的示数增大，V的示数减小

　　 C．A的示数减小，V示数增大　　 　　 D．A示数减小，V的示数减小

14．如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是　　 (　　 )

　　 A．L₁灯短路　　 　 B．L₂灯短路　　 　 C．L₁灯丝断开　　 　　 D．L₂灯丝断开

13．下列因素中，影响电阻大小的是　　 (　　 )

　　 ①导体两端的电压 ②导体的长度 ③导体中的电流 ④导体的横截面积 ⑤导体的材料

　　 A．①③　　 　　　 B．①⑤　　 　　　　 　　　 C．①②③　　 　　　　　　 D．②④⑤
